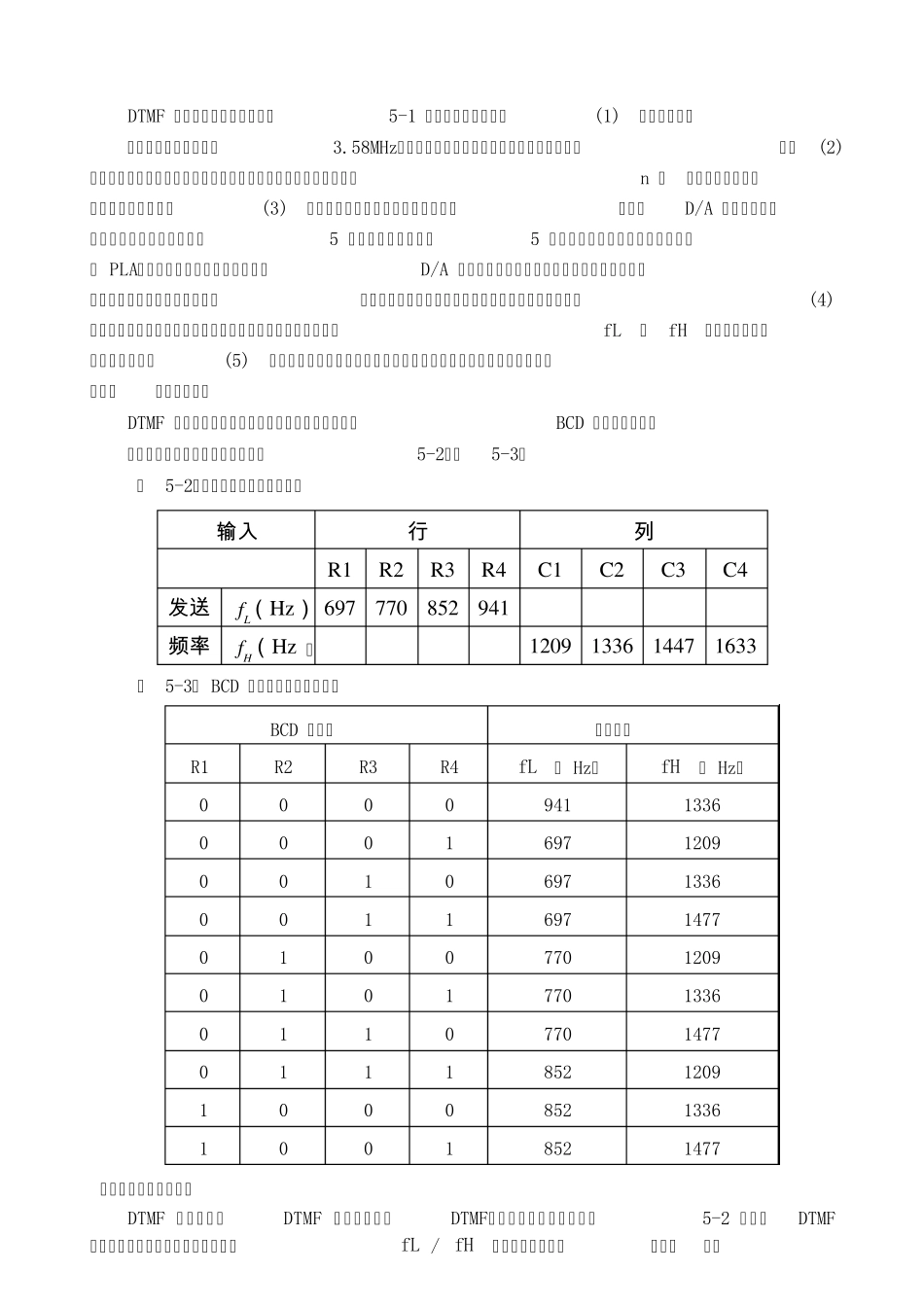

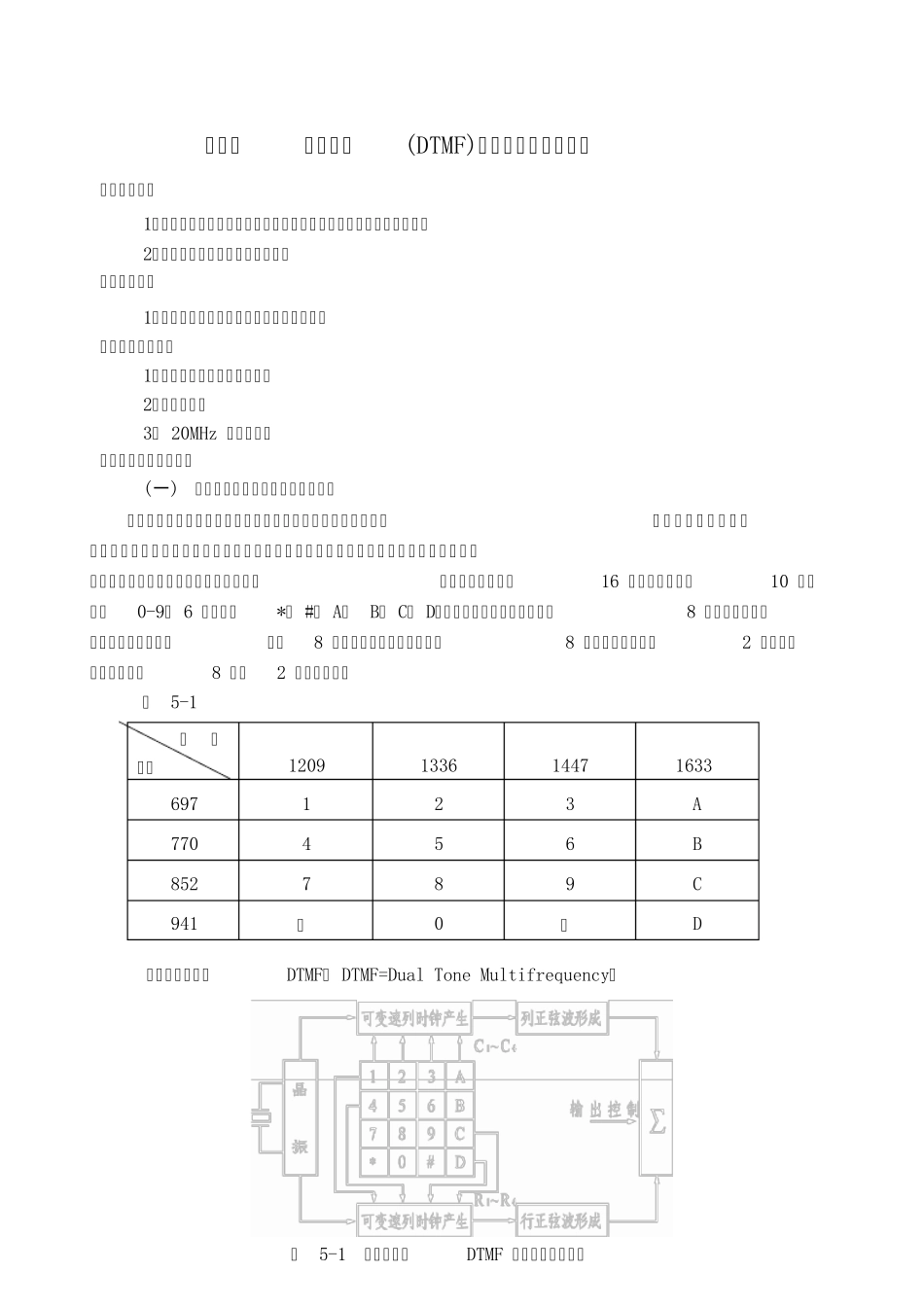

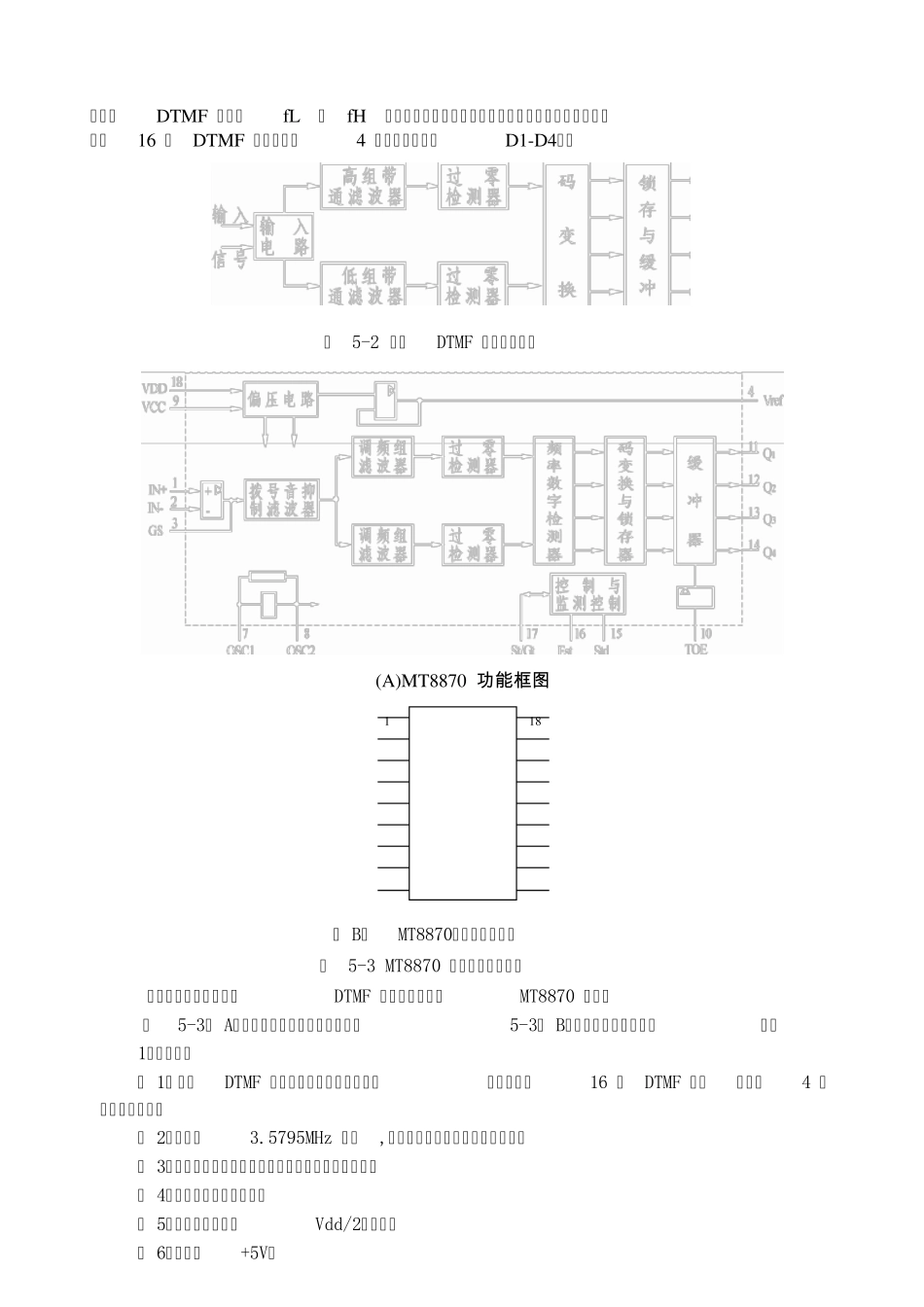

实验四 双音多频(DTMF)接收与检测单元实验 一、实验目的 1．了解电话号码双音多频信号在程控交换系统中的发送和接收方法。 2．熟悉该电路的组成及工作过程。 二、预习要求 1．认真预习有关双音多频方面的相关内容。 三、实验仪器仪表 1．现代程控交换实验系统一台 2．电话机四部 3． 20MHz 示波器一台 四、实验电路工作过程 (一) 双音多频拨号和脉冲拨号简单介绍 在电话机中，有两种拔号方式，即脉冲拨号和双音多频拔号。 双音多频拨号方式中的双音多频是指用两个特定的单音频信号的组合来代表数字或功能，两个单音频的频率不同，所代表的数字和功能也不同，在双 音多频电话机中有 16 个按键，其中有 10 个数字键 0-9， 6 个功能键*、 #、 A、 B、 C、 D，按照组合的原理，它必须有 8 种不同的单音频信号，由于采用的频 率有 8 种，故称之为多频，又因为 8 种频率中任意抽出 2 种进行组合。又称其为 8 中取 2 的编码方法。 表 5-1 高 频 低频 1209 1336 1447 1633 697 1 2 3 A 770 4 5 6 B 852 7 8 9 C 941 ＊ 0 ＃ D 双音多频，简写 DTMF（ DTMF=Dual Tone Multifrequency） 图 5-1 一个典型的 DTMF 发送电路原理框图 输 入 行 列 R1 R2 R3 R4 C1 C2 C3 C4 发送 fL（Hz） 697 770 852 941 频率 fH（Hz 1209 1336 1447 1633 DTMF 发送器的原理与构成如图 5-1 所示，它主要包括：(1) 晶体振荡器— —外接晶体（通常采用 3.58MHz）与片内电路构成振荡器，经分频产生参考信 号。(2) 键控可变时钟产生电路——它是一种可控分频比的分频器，通常由 n 级 移位寄存器与键控反馈逻辑单元组成。(3) 正弦波产生电路——它是由正弦波编 码器与 D/A 变换器构成，通常，可变速时钟信号先经 5 位寄存器，产生一组 5 位移位代码，再由可编程逻辑阵列（ PLA）将其转换成二进制代码，加到 D/A 变换器形成台阶型正弦波。显然台阶的宽度等于时钟频率的倒数，这样形成的 正弦波信号频率必然对应于时钟的速率和按键的号码。(4) 混合电路——将键盘所对应的行、列正弦波信号（即低、高群 fL 、 fH ）相加、混合成双音信号输出。(5) 附加功能单元，如有时含有单音抑制，输出控制（禁止）、双键同按无输出 等控制电路。 DTMF 发送器按输入控制方式可分为键盘行列控制和 BCD 接口控制两种。 它们的控制部分真值表分别示于...
