实验四比例求和运算电路实验报告

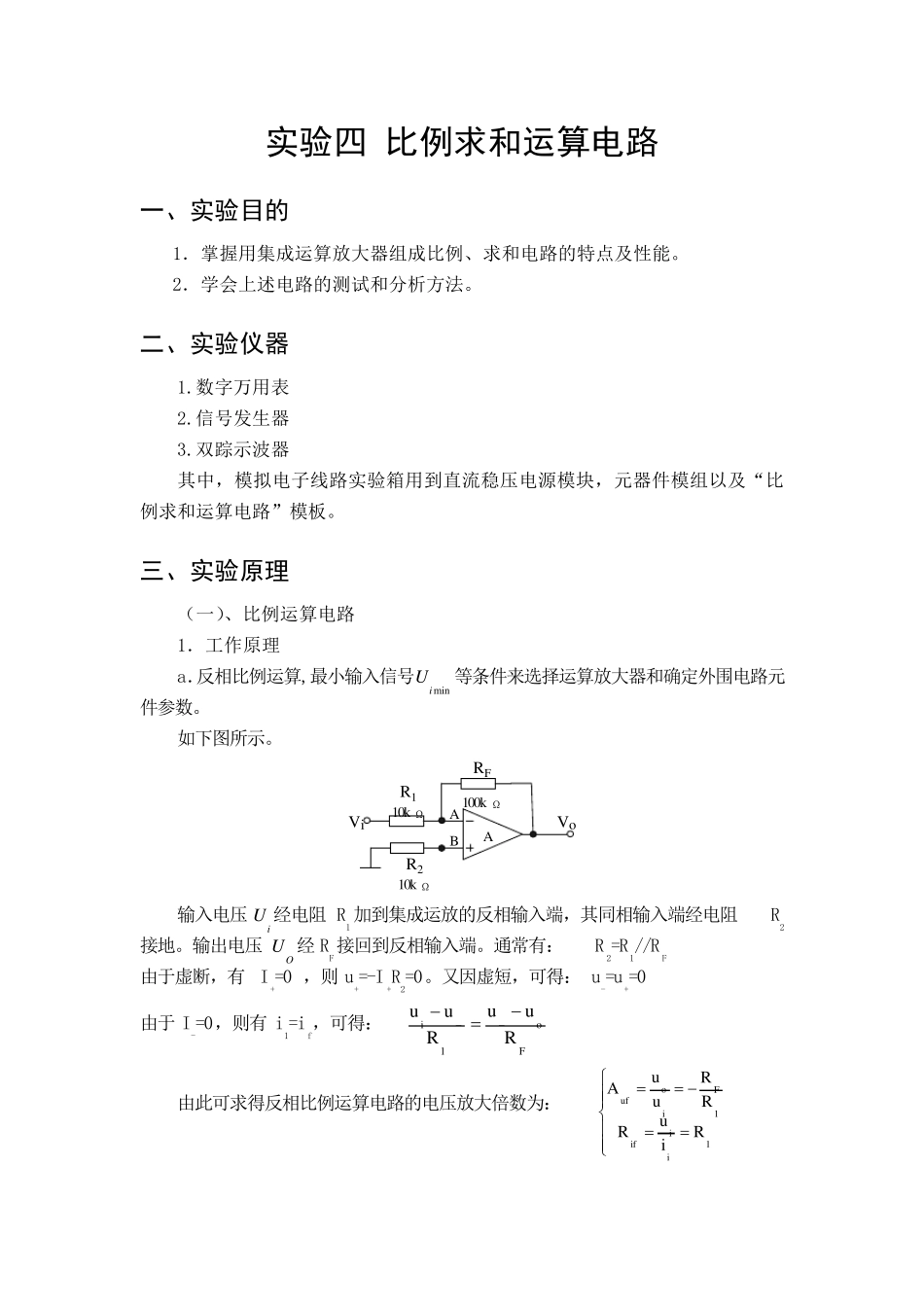

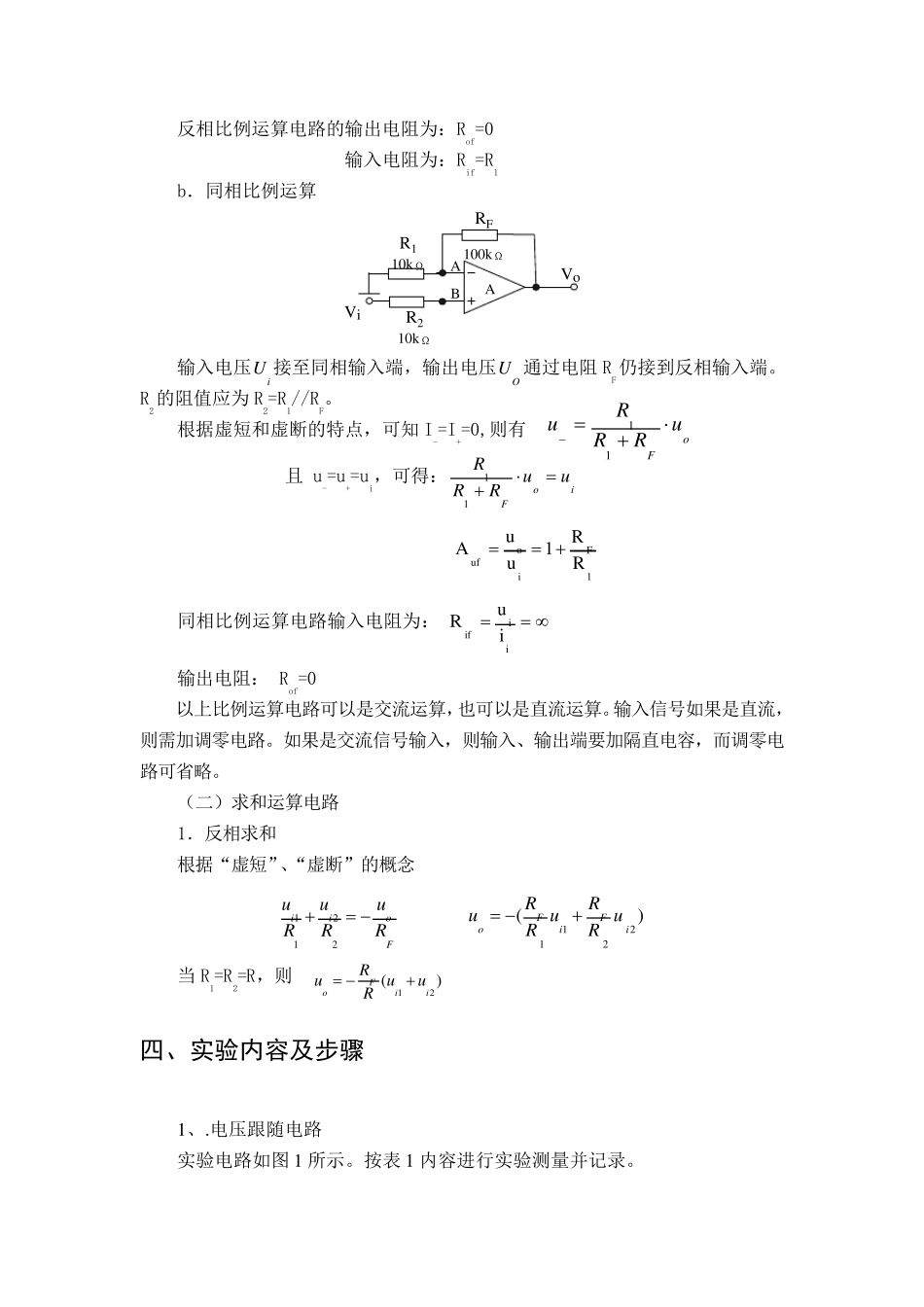

实验四 比例求和运算电路 一、实验目的 1．掌握用集成运算放大器组成比例、求和电路的特点及性能。 2．学会上述电路的测试和分析方法。 二、实验仪器 1.数字万用表 2.信号发生器 3.双踪示波器 其中，模拟电子线路实验箱用到直流稳压电源模块，元器件模组以及“比例求和运算电路”模板。 三、实验原理 （一）、比例运算电路 1．工作原理 a．反相比例运算,最小输入信号miniU等条件来选择运算放大器和确定外围电路元件参数。 如下图所示。 AViVoRF100k ΩR110k ΩR210k ΩAB 输入电压iU 经电阻 R1 加到集成运放的反相输入端，其同相输入端经电阻R2接地。输出电压OU 经 RF接回到反相输入端。通常有： R2=R1//RF 由于虚断，有 I+=0 ，则 u+=-I+R2=0。又因虚短，可得： u-=u+=0 由于 I-=0，则有 i1=if，可得： Fo1iRuuRuu 由此可求得反相比例运算电路的电压放大倍数为： 1iiif1FioufRiuRRRuuA 反相比例运算电路的输出电阻为：Rof=0 输入电阻为：Rif=R1 b．同相比例运算 AViVoRF100k ΩR110k ΩR210k ΩAB 输入电压iU 接至同相输入端，输出电压OU 通过电阻RF仍接到反相输入端。R2的阻值应为R2=R1//RF。 根据虚短和虚断的特点，可知 I-=I+=0,则有 oFuRRRu11 且 u-=u+=ui，可得：ioFuuRRR11 1Fiou fRR1uuA 同相比例运算电路输入电阻为： iiifiuR 输出电阻： Rof=0 以上比例运算电路可以是交流运算，也可以是直流运算。输入信号如果是直流，则需加调零电路。如果是交流信号输入，则输入、输出端要加隔直电容，而调零电路可省略。 （二）求和运算电路 1．反相求和 根据“虚短”、“虚断”的概念 1212iioFuuuRRR  1212()FFoiiRRuuuRR  当 R1=R2=R，则 12()FoiiRuuuR  四、实验内容及步骤 1、.电压跟随电路 实验电路如图 1 所示。按表 1 内容进行实验测量并记录。 理论计算： 得到电压放大倍数： 即：Ui=U+=U-=U 图1 电压跟随器 表1 ：电压跟随器 直流输入电压Vi（v） -2 -0.5 0 0.5 1 输出电压Vo(v) Rl=∽ Rl=5.1k 从实验结果看出基本满足输入等于输出。 2、反相比例电路 理论值：（Ui-U-）/10K=（U--UO）/100K 且 U+=U-=0 故 UO=-10Ui。 实验电路如图2 所示： 图2：反向比例放大电路 （1）、按表2 内容进行实验测量并记录. 表2:反相比例放大电路（1） 直流输入电...
