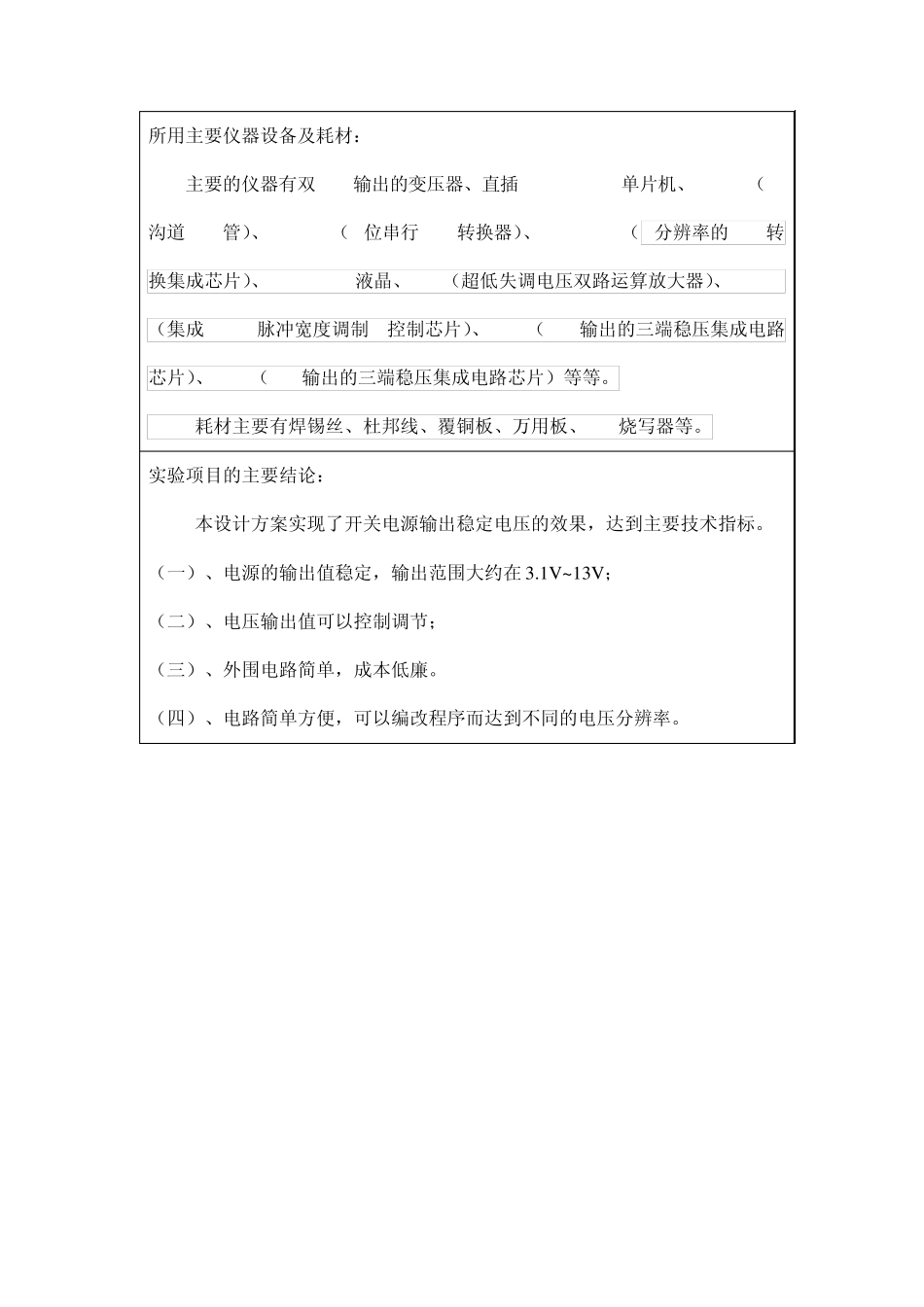

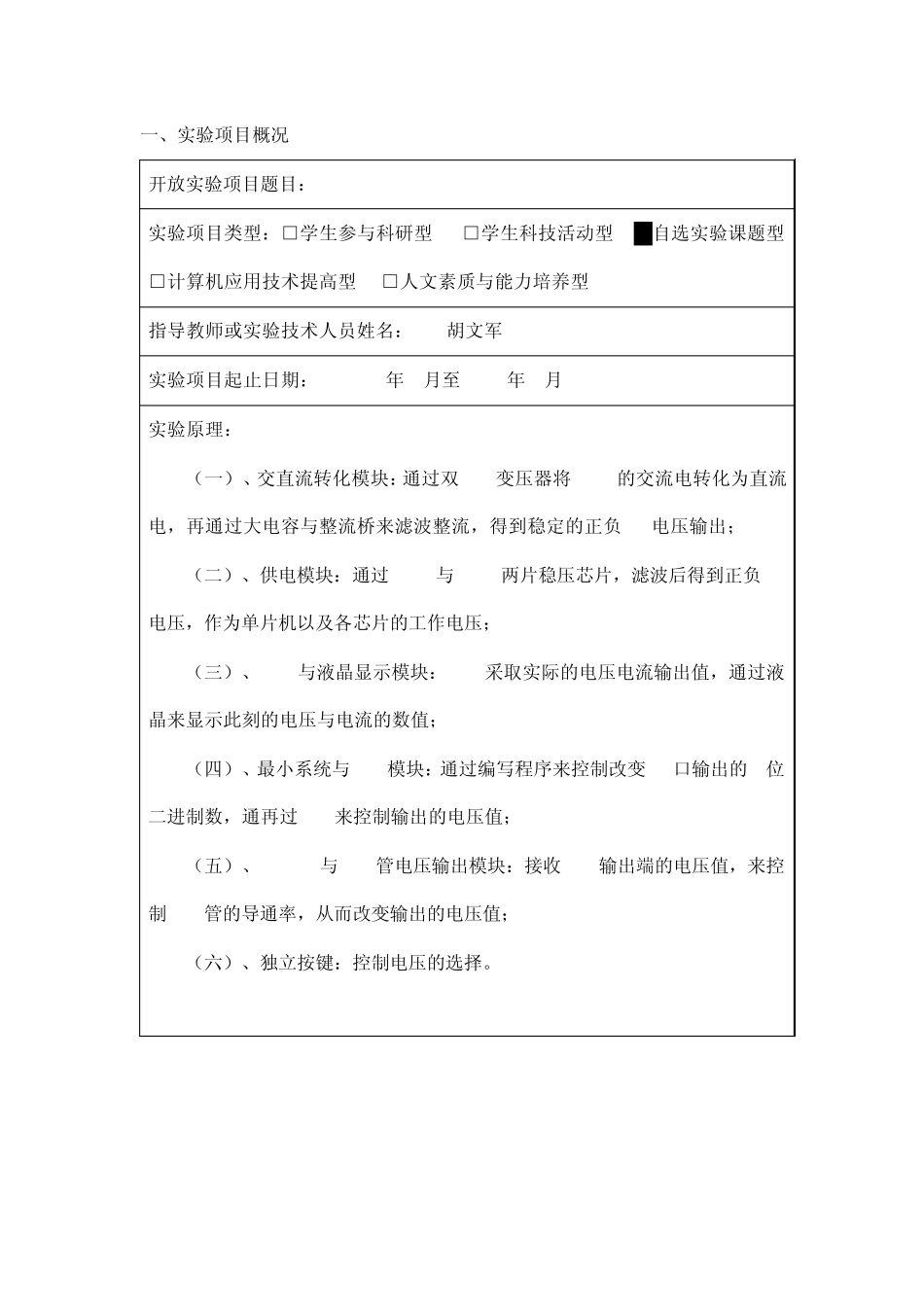

湖州师范学院“大学生创新创业训练计划”实验室开放项目总结报告 项目名称 基于51 单片机的可调数控电源 申报实验室 电子设计竞赛实验室 项目负责人 方蕾 联系电话 688200 结题日期 2014 年 5 月 湖州师范学院教务处制 一、实验项目概况 开放实验项目题目： 实验项目类型：□学生参与科研型 □学生科技活动型 □自选实验课题型 □计算机应用技术提高型 □人文素质与能力培养型 指导教师或实验技术人员姓名： 胡文军 实验项目起止日期： 2013年 6月至 2014年 5月 实验原理： （一）、交直流转化模块：通过双 12V变压器将 220V的交流电转化为直流电，再通过大电容与整流桥来滤波整流，得到稳定的正负12V电压输出； （二）、供电模块：通过 7905与 7805两片稳压芯片，滤波后得到正负 5V电压，作为单片机以及各芯片的工作电压； （三）、A/D与液晶显示模块：A/D 采取实际的电压电流输出值，通过液晶来显示此刻的电压与电流的数值； （四）、最小系统与 D/A模块：通过编写程序来控制改变 P2口输出的 8位二进制数，通再过 D/A来控制输出的电压值； （五）、SG3525与 mos管电压输出模块：接收 D/A输出端的电压值，来控制 mos管的导通率，从而改变输出的电压值； （六）、独立按键：控制电压的选择。 所用主要仪器设备及耗材： 主要的仪器有双12V输出的变压器、直插 STC89C52RC单片机、IRF540（ N沟道 MOS管）、ADC0832（8位串行 A/D转换器）、 DAC0832 （8分辨率的D/A转换集成芯片）、Nokia5110液晶、OP07（超低失调电压双路运算放大器）、SG3525（集成 PWM( 脉冲宽度调制) 控制芯片）、7905（-5V输出的三端稳压集成电路芯片）、7805（+5V输出的三端稳压集成电路芯片）等等。 耗材主要有焊锡丝、杜邦线、覆铜板、万用板、TTL烧写器等。 实验项目的主要结论： 本设计方案实现了开关电源输出稳定电压的效果，达到主要技术指标。 （一）、电源的输出值稳定，输出范围大约在 3.1V~13V； （二）、电压输出值可以控制调节； （三）、外围电路简单，成本低廉。 （四）、电路简单方便，可以编改程序而达到不同的电压分辨率。 二、项目负责人总结报告 1、教学展开情况： 我们项目的指导教师是胡文军老师，他理论知识丰富，专业技能过硬，善于从不同的角度分析难题，。首先，我们要向胡老师表示由衷的感谢，胡老师对于我们的项目课题的选定以及项目的执行给予了很大的帮助，并且提供大量的...
