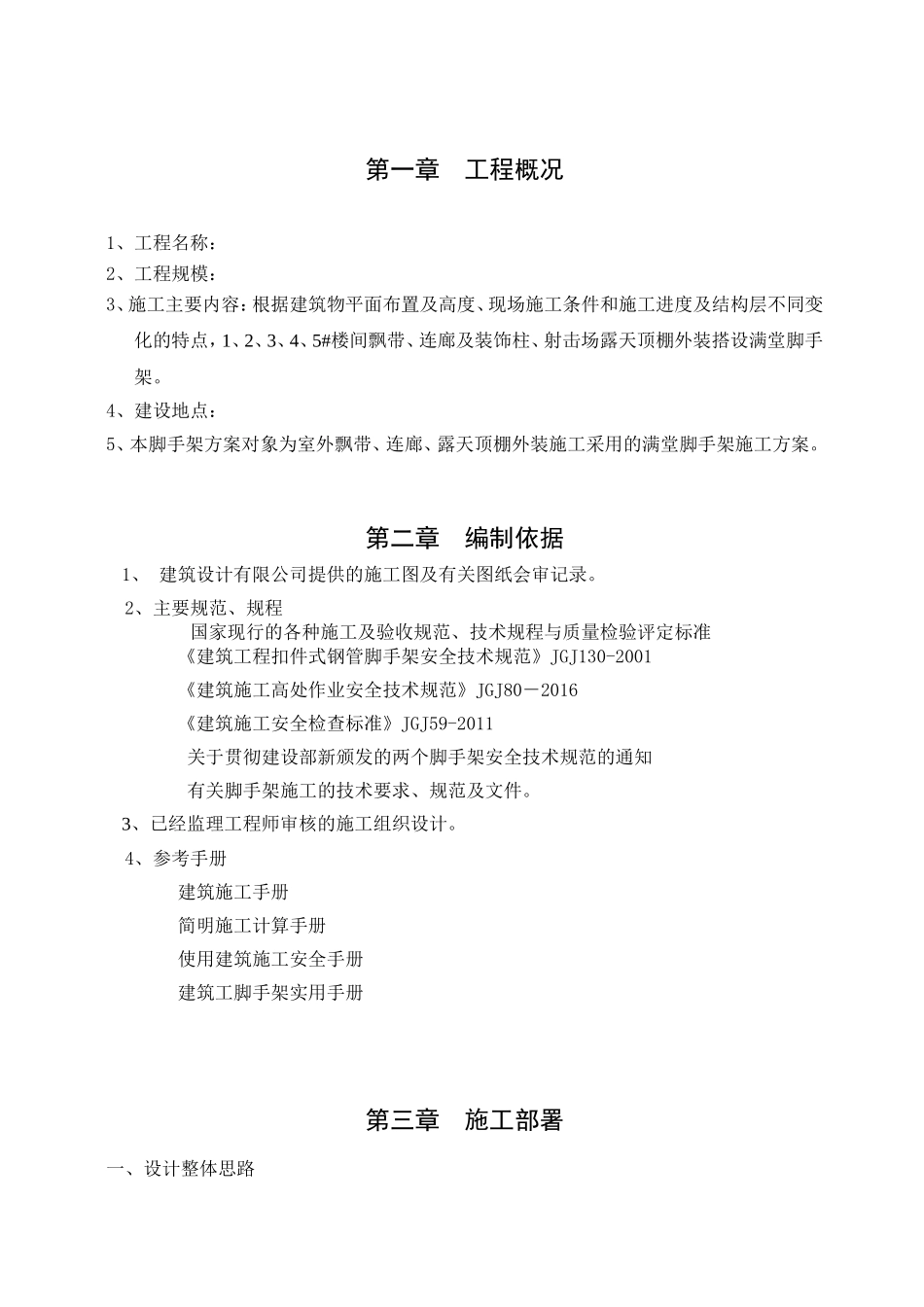

满堂脚手架施工方案第一章工程概况1、工程名称：2、工程规模：3、施工主要内容：根据建筑物平面布置及高度、现场施工条件和施工进度及结构层不同变化的特点，1、2、3、4、5#楼间飘带、连廊及装饰柱、射击场露天顶棚外装搭设满堂脚手架。4、建设地点：5、本脚手架方案对象为室外飘带、连廊、露天顶棚外装施工采用的满堂脚手架施工方案。第二章编制依据1、建筑设计有限公司提供的施工图及有关图纸会审记录。2、主要规范、规程国家现行的各种施工及验收规范、技术规程与质量检验评定标准《建筑工程扣件式钢管脚手架安全技术规范》JGJ130-2001《建筑施工高处作业安全技术规范》JGJ80－2016《建筑施工安全检查标准》JGJ59-2011关于贯彻建设部新颁发的两个脚手架安全技术规范的通知有关脚手架施工的技术要求、规范及文件。3、已经监理工程师审核的施工组织设计。4、参考手册建筑施工手册简明施工计算手册使用建筑施工安全手册建筑工脚手架实用手册第三章施工部署一、设计整体思路1.根据建筑物平面布置及高度、现场施工条件和施工进度及结构层不同变化的特点，1、2、3、4、5#楼间飘带、连廊及装饰柱、射击场露天顶棚外装搭设满堂脚手架。用作干挂铝板各工序的装饰施工。2.搭设布局范围：本工程脚手架均采用Φ48×3.5钢管扣件搭设，为满堂形式。满堂脚手架在飘带、连廊、露天顶棚正下方操作面区域内立杆纵、横距基本均为1.2m，步距均为1.8m。在飘带、连廊、露天顶棚侧面操作面区域内的满堂脚手架超出投影面外侧两排立杆，立杆纵距1.2米、横距1.05m，步距均为1.8m，里立杆距侧面铝板完成面25㎝，防护栏杆搭设在工作面外立杆处，上栏杆上皮高度应为比工作面脚手板面高1.2m，中栏杆应居中设置。架体总体高度最高约为20m，操作平台至施工点的距离在900mm-1800mm之间，飘带两侧外立面架体高出满堂脚手架约1.5m-2.5m，高出部分利用双杆箍梁式拉杆与钢构梁拉结，拉结点水平间距为4.8m；在后搭设部分的脚手架纵横向间距及步距将根据实际随时调整，但均会在规范和方案要求之内。由于本次搭设的脚手架较高，因此在架体的纵、横向方向均设置剪刀撑，加强脚手架的稳定。纵向剪刀撑连续设置。剪刀撑在后搭设部分的脚手架处断开，在后续搭设时跟进。第四章搭设前的施工准备一、地面现场清理，确保脚手架搭设范围内无障碍物，场地无积水，脚手架平台已具备作业条件。二、材料1、采用￠48×3.5钢管，涂刷好防锈漆，钢管的端部切口平整，严禁使用明显变型裂纹和严重锈蚀的钢管。2、钢管、扣件等材料进场必须有准用证、许可证、企业营业执照、产品合格证及相应检验报告等。发现有脆裂、变形、滑丝等现象者禁止使用。3、钢管、扣件、螺栓等零配件，必须规格统一，材质优良，并应有出厂证明书。三、施工人员设专业质量检查员负责脚手架搭设的具体操作和安全管理材料由材料员负责购买，架子工均经过上岗培训获得上岗操作证书，持证上岗。四、交底对脚手架搭设施工人员在上岗前进行施工交底，并作安全教育培训，对相关操作人员必须持证上岗。第五章满堂脚手架搭设一、钢管扣件满堂脚手架的搭设工艺流程测量放线→竖立管并同时安装扫地杆→搭设水平杆→搭设剪刀撑→铺脚手板→搭挡脚板和栏杆二、扣件式钢管脚手架的构造要求和及全技术条件1、总安全系数(按允许应力计算)不小于3；2、横杆的允许挠度不大于杆长的1/150；3、立杆的垂直偏差不大于立杆全长的l/200；4、脚手架搭设标准：横平竖直，连接牢固，底脚着实，支撑挺直，通畅平坦，安全设施齐全、牢固。5、脚手架主要受力杆件，如立杆、横杆和剪力撑等，在同一建筑立面必须使用同一材质的材料。6、脚手架搭设(1)脚手架搭设顺序为：现场材料料及整理，基土夯实硬化→铺通长脚手板→弹线立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆、并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第一道拉杆→安第二步大横杆→安第二步小横杆→加设剪刀撑→铺设脚手板→挂安全网→接立杆→安第三、第四步……大横杆和小横杆(2)每根立杆铺设时应准确的放在定位线上。(3)立杆搭设应满足下列要求a.立杆各向间距按照计算结果确定，并实施。...
