实验心电图机的技术指标测定及心电图描记

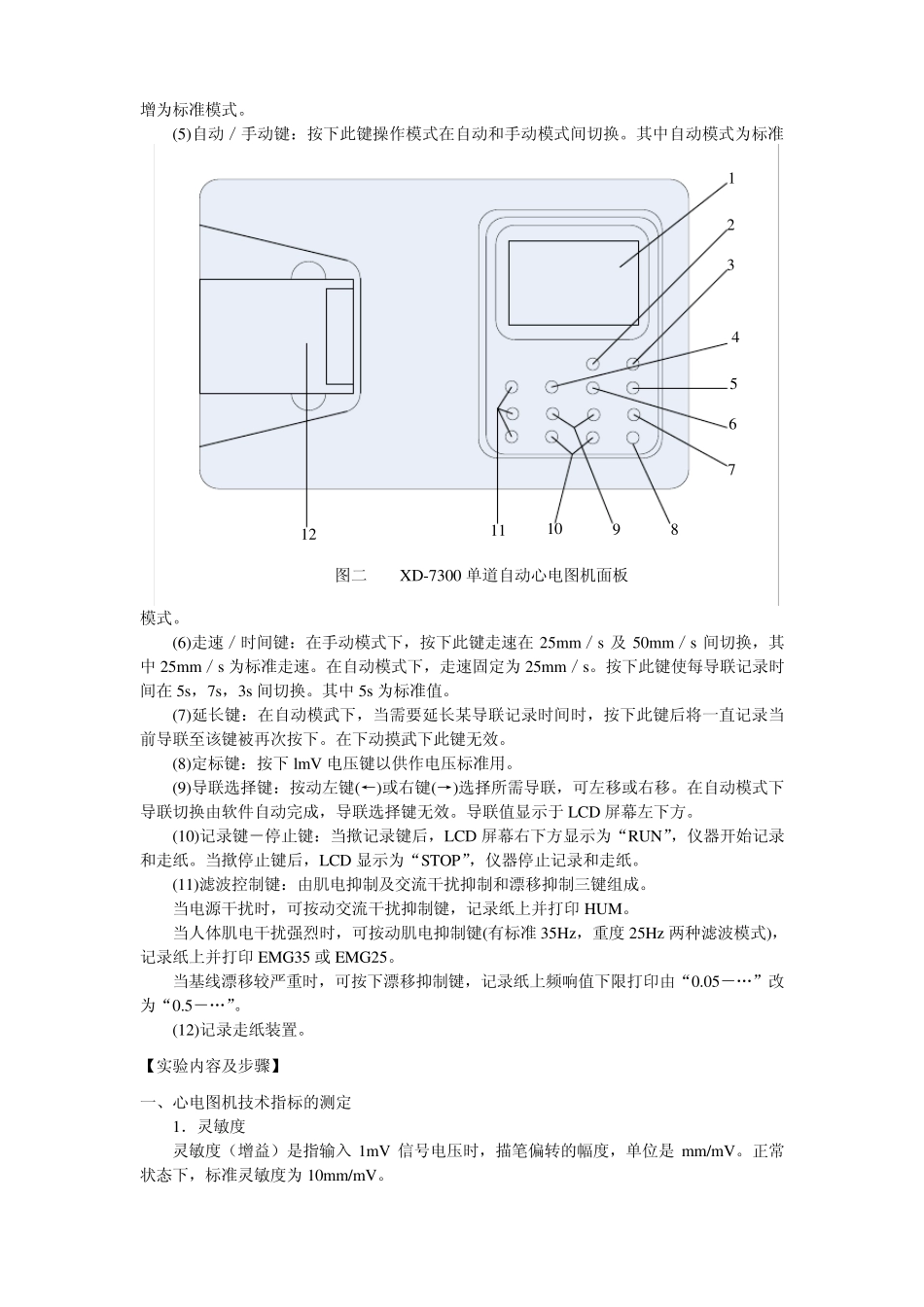

实验 心电图机的技术指标测定及心电图描记 【实验要求】 1．进一步了解心电的原理； 2．学会怎样测量仪器的技术指标； 3．了解一些心电图记录的基本知识。 【实验仪器】 XD-7300单道自动心电图机，记录纸，秒表，米尺，电极膏（或生理盐水）、75%酒精棉球。 【实验原理】 心电图机是描记心电图机的电子仪器，基本原理框图如图一所示。把心电信号通过导联线输入心电图机。由于心电非常微弱，一般只有 1.0－2.0mV，因此，必须将心电信号输入到放大器中进行放大，然后输入记录部分，推动描笔把心电波形记录在纸上，即为心电图。 【仪器介绍】 本实验使用的是 XD-7300 单道自动心电图机，面板如图二。 (1)LCD 显示：显示仪器当前的导联，增益，滤波状态，运行状念：在自动模式下显示每导联记录时间，导联切换模式等。 (2)开／关键：当插上电源插头并接通 220V 交流电，打开后部的电源开关时，仪器处于待机状态，此时若电池未允满，此键上方紫色发光二极管点亮。当“长”按下此键绿色发光二极管点亮，仪器切换为工作状态。当再次“长”按下此键绿色发光二极管熄灭，仪器切换至待机状态。 (3)复化键：封闭输入信号使基线回至中点。 (4)增益／导联键：在下动模式下，按下此键增益在 0.5、1、2 间切换。其中 1 为标准增益。在自动模式下，按下此键使导联切换模式在标准的递增和递减，仿 3 道间切换。其中递导联选择1mV标准信号源走纸装置记录器放大器电 源红 黄 绿 白 黑 图一 心电图机原理方框图 增为标准模式。 (5)自动／手动键：按下此键操作模式在自动和手动模式间切换。其中自动模式为标准模式。 (6)走速／时间键：在手动模式下，按下此键走速在25mm／s 及50mm／s 间切换，其中25mm／s 为标准走速。在自动模式下，走速固定为25mm／s。按下此键使每导联记录时间在5s，7s，3s 间切换。其中5s 为标准值。 (7)延长键：在自动模武下，当需要延长某导联记录时间时，按下此键后将一直记录当前导联至该键被再次按下。在下动摸武下此键无效。 (8)定标键：按下lmV 电压键以供作电压标准用。 (9)导联选择键：按动左键(←)或右键(→)选择所需导联，可左移或右移。在自动模式下导联切换由软件自动完成，导联选择键无效。导联值显示于LCD 屏幕左下方。 (10)记录键－停止键：当揿记录键后，LCD 屏幕右下方显示为“RUN”，仪器开始记录和走纸。当揿停止键后，LCD 显示为“STOP”，仪器停止记录和走纸。 (11)滤波控...
