实验用0一20V数控电源

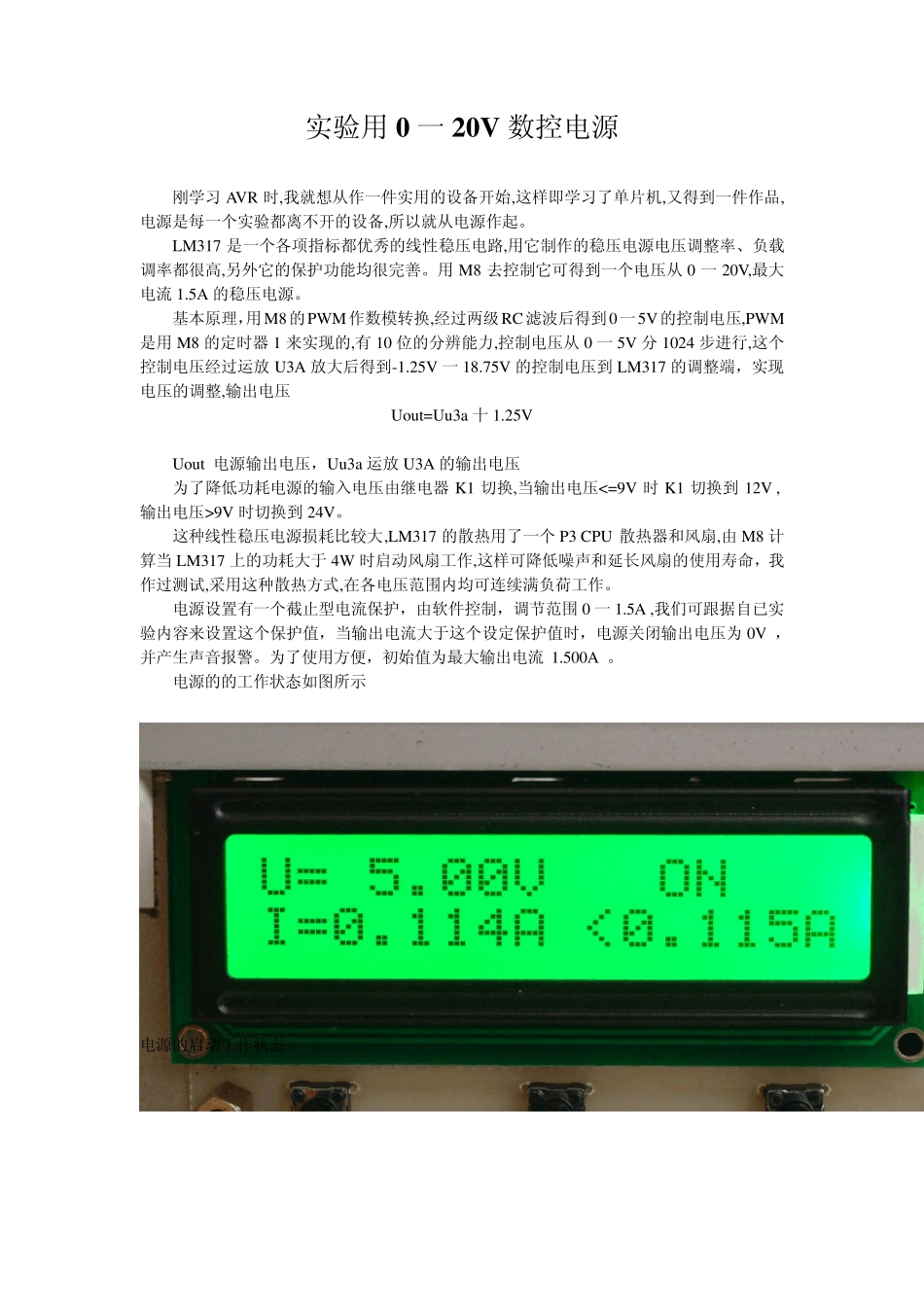

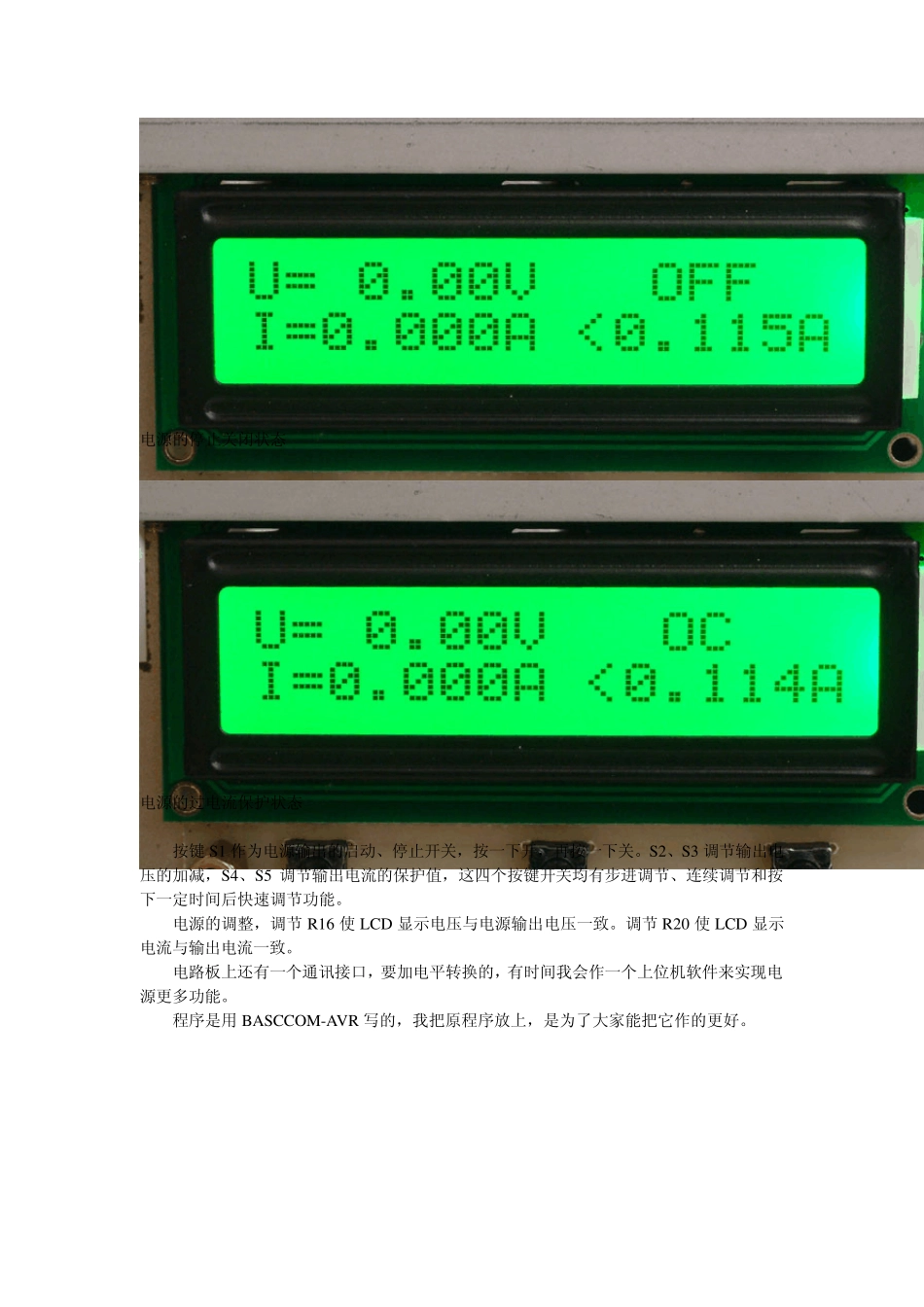

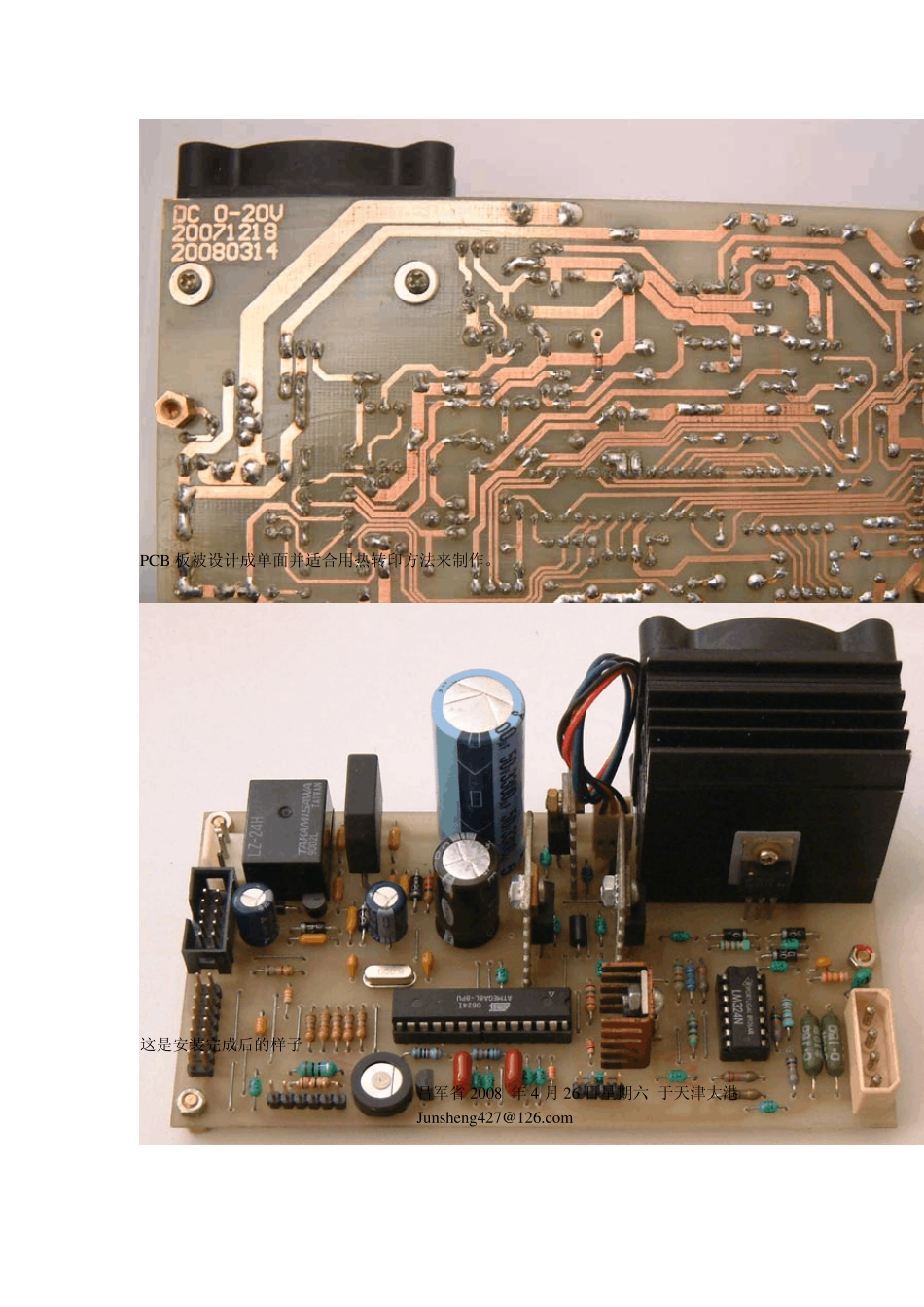

实验用0 一20V 数控电源 刚学习AVR 时,我就想从作一件实用的设备开始,这样即学习了单片机,又得到一件作品,电源是每一个实验都离不开的设备,所以就从电源作起。 LM317 是一个各项指标都优秀的线性稳压电路,用它制作的稳压电源电压调整率、负载调率都很高,另外它的保护功能均很完善。用M8 去控制它可得到一个电压从0 一20V,最大电流 1.5A 的稳压电源。 基本原理，用M8的PWM作数模转换,经过两级RC滤波后得到0一5V的控制电压,PWM是用M8 的定时器 1 来实现的,有 10 位的分辨能力,控制电压从0 一5V 分 1024 步进行,这个控制电压经过运放 U3A 放大后得到-1.25V 一18.75V 的控制电压到LM317 的调整端，实现电压的调整,输出电压 Uou t=Uu 3a 十 1.25V Uou t 电源输出电压，Uu 3a 运放 U3A 的输出电压 为了降低功耗电源的输入电压由继电器 K1 切换,当输出电压<=9V 时K1 切换到12V ,输出电压>9V 时切换到24V。 这种线性稳压电源损耗比较大,LM317 的散热用了一个P3 CPU 散热器和风扇,由 M8 计算当 LM317 上的功耗大于 4W 时启动风扇工作,这样可降低噪声和延长风扇的使用寿命，我作过测试,采用这种散热方式,在各电压范围内均可连续满负荷工作。 电源设置有一个截止型电流保护，由软件控制，调节范围 0 一1.5A ,我们可跟据自已实验内容来设置这个保护值，当输出电流大于这个设定保护值时，电源关闭输出电压为 0V ，并产生声音报警。为了使用方便，初始值为最大输出电流 1.500A 。 电源的的工作状态如图所示 电源的启动工作状态 电源的停止关闭状态 电源的过电流保护状态 按键S1 作为电源输出的启动、停止开关，按一下开，再按一下关。S2、S3 调节输出电压的加减，S4、S5 调节输出电流的保护值，这四个按键开关均有步进调节、连续调节和按下一定时间后快速调节功能。 电源的调整，调节 R16 使 LCD 显示电压与电源输出电压一致。调节 R20 使 LCD 显示电流与输出电流一致。 电路板上还有一个通讯接口，要加电平转换的，有时间我会作一个上位机软件来实现电源更多功能。 程序是用 BASCCOM-AV R 写的，我把原程序放上，是为了大家能把它作的更好。 PCB 板被设计成单面并适合用热转印方法来制作。 这是安装完成后的样子 吕军省 2008 年 4 月 26 日星期六 于天津大港 Junsheng427@126.com 11223344DDCCBBAAIN31OUT2ADJU2LM317TD95.1VD2 1N4002D61N4002D71N4002D81N4...
