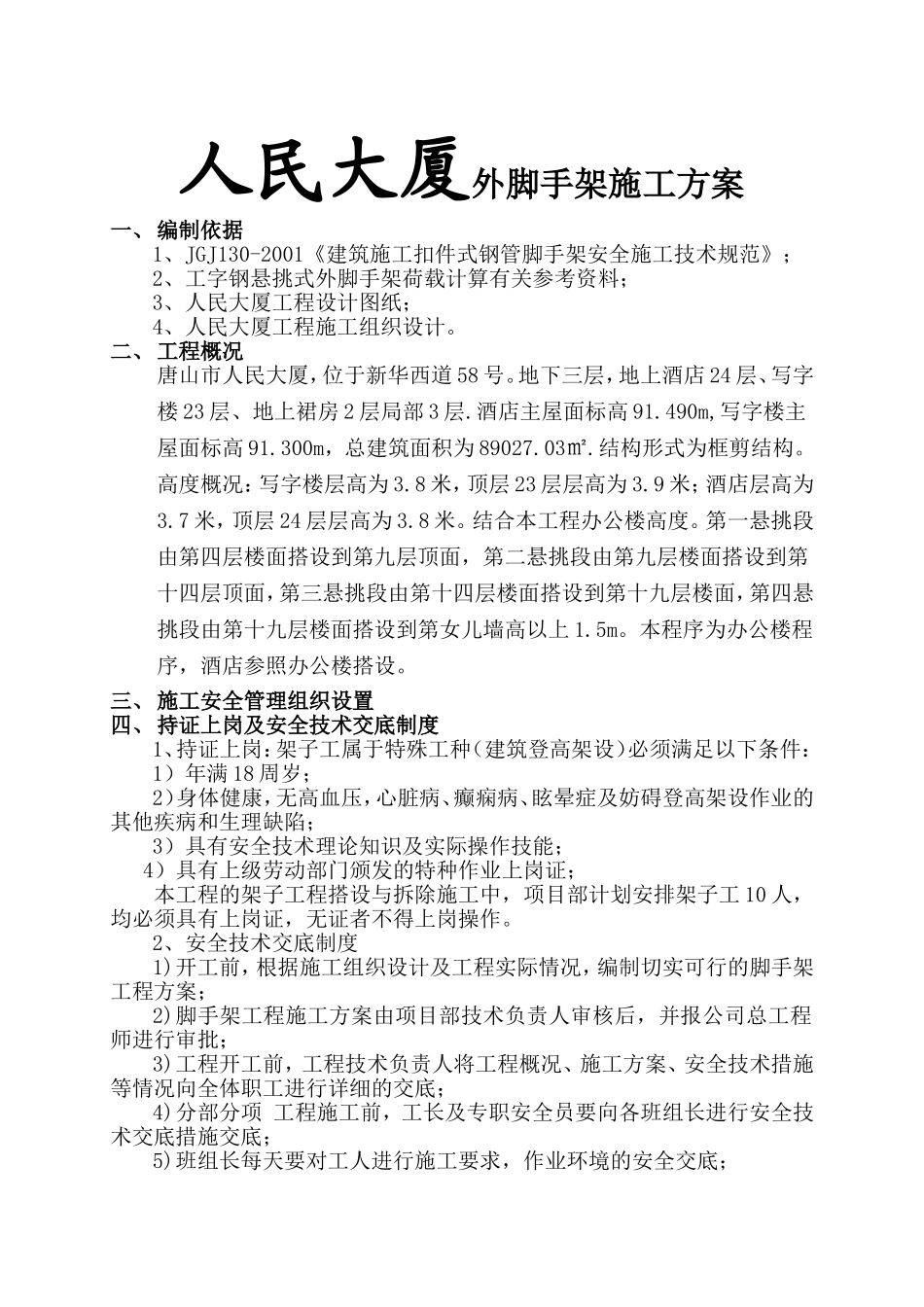

人民大厦外脚手架施工方案一、编制依据1、JGJ130-2001《建筑施工扣件式钢管脚手架安全施工技术规范》；2、工字钢悬挑式外脚手架荷载计算有关参考资料；3、人民大厦工程设计图纸；4、人民大厦工程施工组织设计。二、工程概况唐山市人民大厦，位于新华西道58号。地下三层，地上酒店24层、写字楼23层、地上裙房2层局部3层.酒店主屋面标高91.490m,写字楼主屋面标高91.300m，总建筑面积为89027.03㎡.结构形式为框剪结构。高度概况：写字楼层高为3.8米，顶层23层层高为3.9米；酒店层高为3.7米，顶层24层层高为3.8米。结合本工程办公楼高度。第一悬挑段由第四层楼面搭设到第九层顶面，第二悬挑段由第九层楼面搭设到第十四层顶面，第三悬挑段由第十四层楼面搭设到第十九层楼面，第四悬挑段由第十九层楼面搭设到第女儿墙高以上1.5m。本程序为办公楼程序，酒店参照办公楼搭设。三、施工安全管理组织设置四、持证上岗及安全技术交底制度1、持证上岗：架子工属于特殊工种（建筑登高架设）必须满足以下条件：1）年满18周岁；2）身体健康，无高血压，心脏病、癫痫病、眩晕症及妨碍登高架设作业的其他疾病和生理缺陷；3）具有安全技术理论知识及实际操作技能；4）具有上级劳动部门颁发的特种作业上岗证；本工程的架子工程搭设与拆除施工中，项目部计划安排架子工10人，均必须具有上岗证，无证者不得上岗操作。2、安全技术交底制度1)开工前，根据施工组织设计及工程实际情况，编制切实可行的脚手架工程方案；2)脚手架工程施工方案由项目部技术负责人审核后，并报公司总工程师进行审批；3)工程开工前，工程技术负责人将工程概况、施工方案、安全技术措施等情况向全体职工进行详细的交底；4)分部分项工程施工前，工长及专职安全员要向各班组长进行安全技术交底措施交底；5)班组长每天要对工人进行施工要求，作业环境的安全交底；6)大型特殊工程应有单项安全技术交底；7)架子工程的技术交底由技术、施工部门负责书面交底，交底人及接交人签字，专职安全员负责检查、验收、监督施工；8)严格按照施工方案及有关制度要求办事，对违反安全制度及野蛮施工的各部门，各班组及个人要严究其责任。五、架子工程方案选择及确定根据本工程的设计及现场实际情况综合考虑，架子工程方案选择如下：1.从四层结构楼面至建筑物最高处，外架选用工字钢悬挑式钢管外脚手架，分挑四次，每六层一挑，每挑总高度不大于24米；2.每层设一台悬挑式转料平台。1、情况说明：根据扣件式双排钢管脚手架搭设的有关规定，一般搭设架体高度不超过30m，本工程从-3.7m至+8.60m高度范围内共计架高需12.3m，且脚手架地基处于设计地基持力层上，故本工程落地脚手架搭设不考虑荷载计算，搭设是按照JGJ130-2001相关规范要求执行2、材料要求1)脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3092中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》GB/T700中Q235-A级钢的规定，钢管尺寸采用φ48×3.5钢管；2)扣件式脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》GB15831的规定；3)木脚手板采用松木制作，其材质应符合现行标准《木结构设计规范》GBJ5Ⅱ级材质的规定，板的厚度不小于50mm，且每块板质量不大于30Kg；4)安全网必须符合《安全网》GB5725-85中有关规定，且有检验报告。3、外脚手架构造及搭设规定1)立杆横距为1m，纵距为1.5m，相邻立杆的接头位置应错开在不同的步距内，与相邻大横杆的距离不以大于步距的三分之一，立杆的垂直偏差不大于架高的1/300，并同时控制其绝对偏差不大于75mm；2)纵向水平杆步距为1.8m，上下纵向水平杆的长度的接头位置错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。同一排纵向水平杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。3）横向水平杆搭于纵向水平杆之上，间距不大于lm，在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。4）外脚手架需要开设通道门洞口，根据开洞宽度，可采用在洞口上挑空l一2根立杆并相应增加斜杆加强的构造方式。5）剪刀撑除在两端设置外，中间每隔12一...
