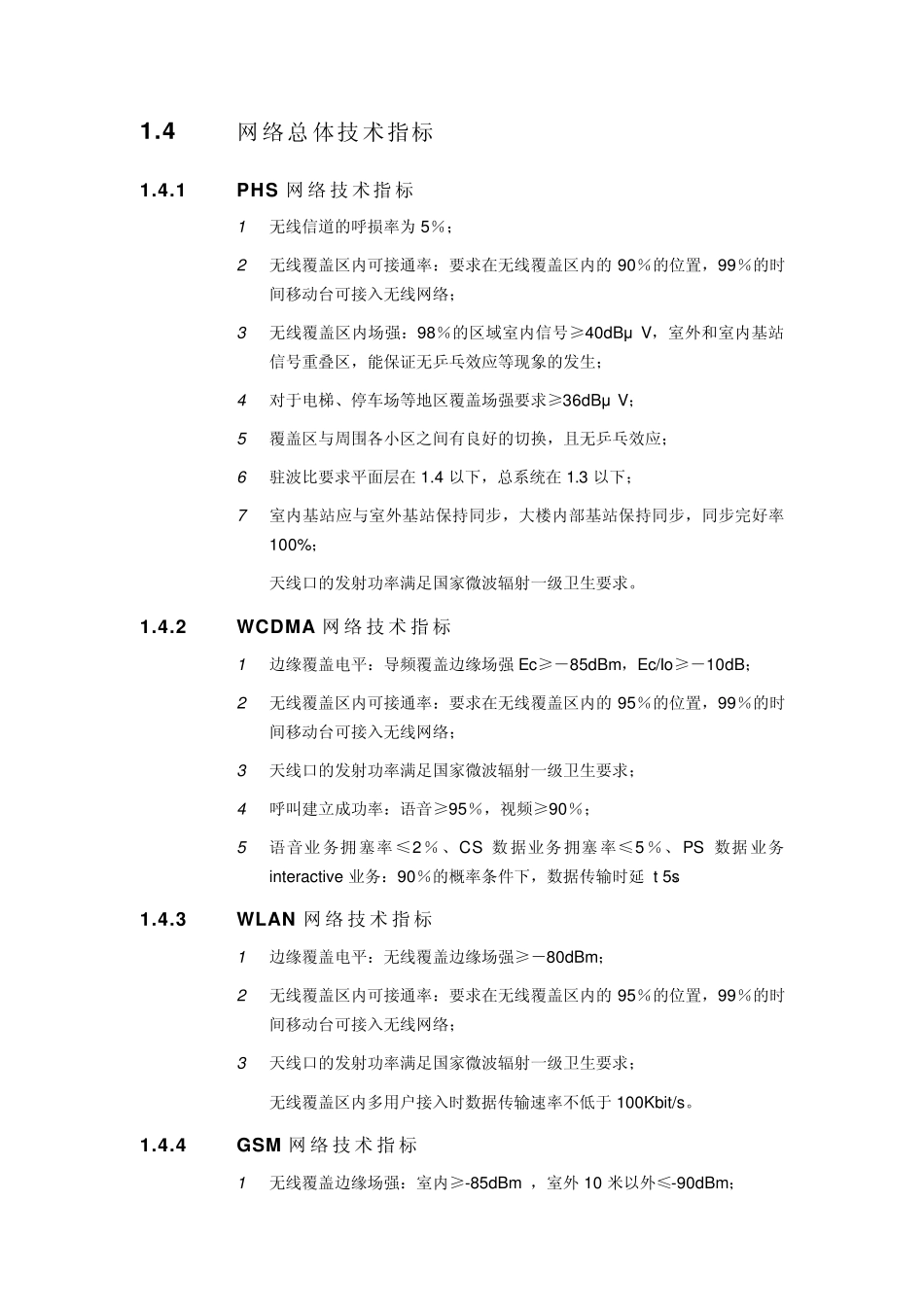

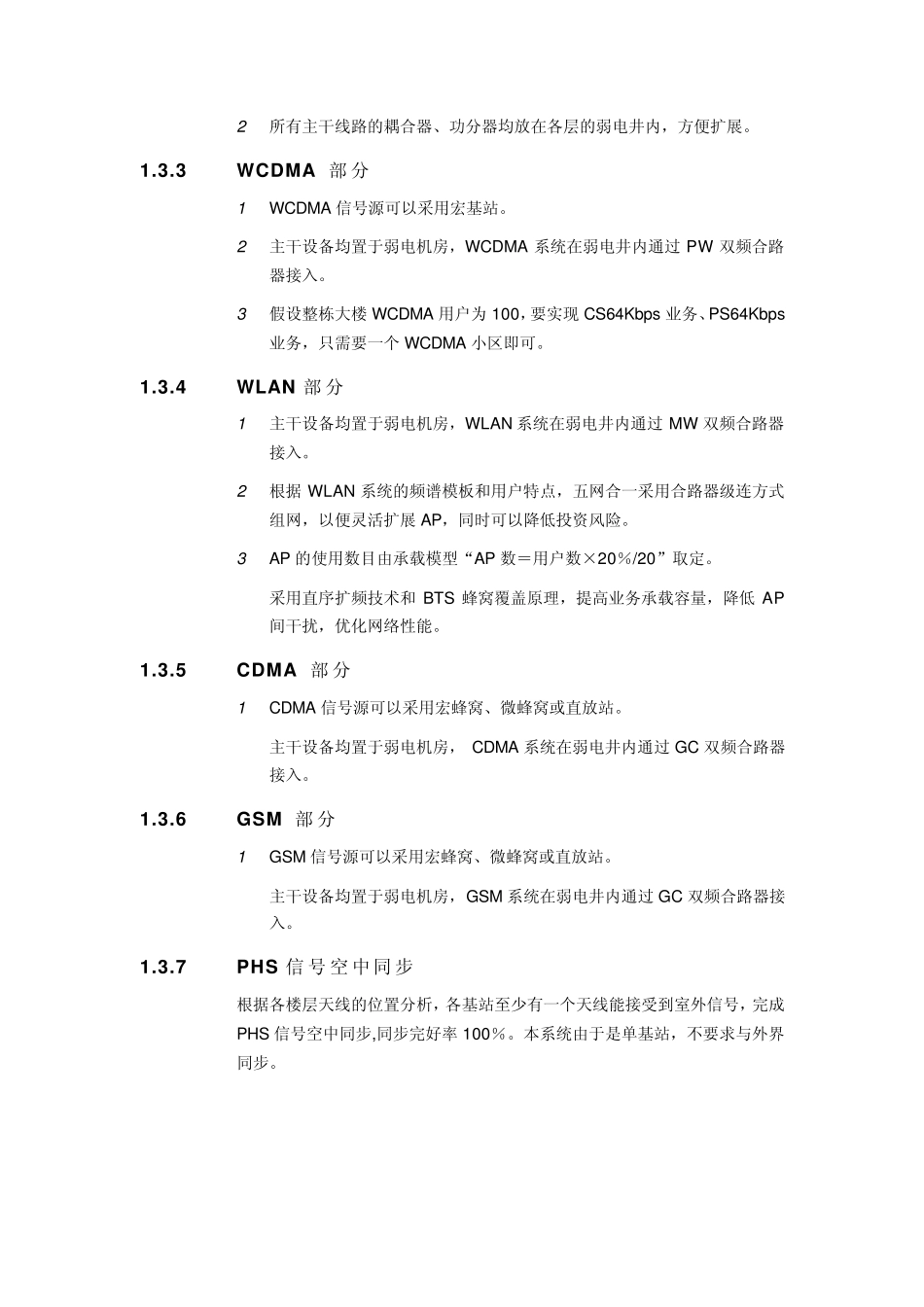

1 室内分布系统设计案例 1.1 案例说明 本节限于篇幅，提供一个较精简的多网合一系统的例子，更多的方案可详见公司的设计方案；本节以电信北京研究院五网合一系统为例。 1.2 方案概述 中国电信北京研究院8～9 层每个楼层平面面积约为2400 平方米，楼层内部是框架结构，各个楼梯内部信号屏蔽严重。本次室内覆盖工程设计模拟现场实际环境，解决该大楼8～9 层的GSM 、CDMA、PHS、WCDMA、WLAN 的信号覆盖，作为室内覆盖综合系统的测试系统。 1.3 设计原则和设计依据 本次系统设计具有良好的兼容性和灵活的扩展性，本方案组网设计采用GSM、CDMA、PHS、WCDMA 和WLAN 五网合一架构，下面具体介绍“五网合一”系统的设计原则和设计依据： 1.3.1 共 用部分 1 共用部分所有无源器件（吸顶天线、功分器、耦合器）全部采用支持 0.8－2.5GHz频段的器件，兼容GSM、CDMA、PHS、WCDMA 和WLAN系统。 2 采用专门定制的高性能频率合路器，有效抑制 GSM、CDMA、PHS、WCDMA 和WLAN 之间的干扰。 3 各系统信号接入设备均置于弱电井中，方便以后系统维护和扩展。 4 合理设计分布系统，减少合路节点，降低投资。 5 各系统只需在合路器口匹配相当的场强，即可完成等效覆盖。 1.3.2 PHS 部分 1 根据大楼平面图和人员的移动规律，同一楼层人员频繁移动区域采用相同基站覆盖，减少切换。 2 所有主干线路的耦合器、功分器均放在各层的弱电井内，方便扩展。 1.3.3 W CDMA 部分 1 WCDMA 信号源可以采用宏基站。 2 主干设备均置于弱电机房，WCDMA 系统在弱电井内通过PW 双频合路器接入。 3 假设整栋大楼WCDMA 用户为100，要实现CS64Kbps 业务、PS64Kbps业务，只需要一个WCDMA 小区即可。 1.3.4 W LAN 部分 1 主干设备均置于弱电机房，WLAN 系统在弱电井内通过MW 双频合路器接入。 2 根据WLAN 系统的频谱模板和用户特点，五网合一采用合路器级连方式组网，以便灵活扩展AP，同时可以降低投资风险。 3 AP 的使用数目由承载模型“AP 数＝用户数×20％/20”取定。 4 采用直序扩频技术和BTS 蜂窝覆盖原理，提高业务承载容量，降低AP间干扰，优化网络性能。 1.3.5 CDMA 部分 1 CDMA 信号源可以采用宏蜂窝、微蜂窝或直放站。 2 主干设备均置于弱电机房， CDMA 系统在弱电井内通过GC 双频合路器接入。 1.3.6 GSM 部分 1 GSM 信号源可以采用宏蜂窝、微蜂窝或直放站。 2 主干设备均置于弱电机...
