室内施工图制图规范

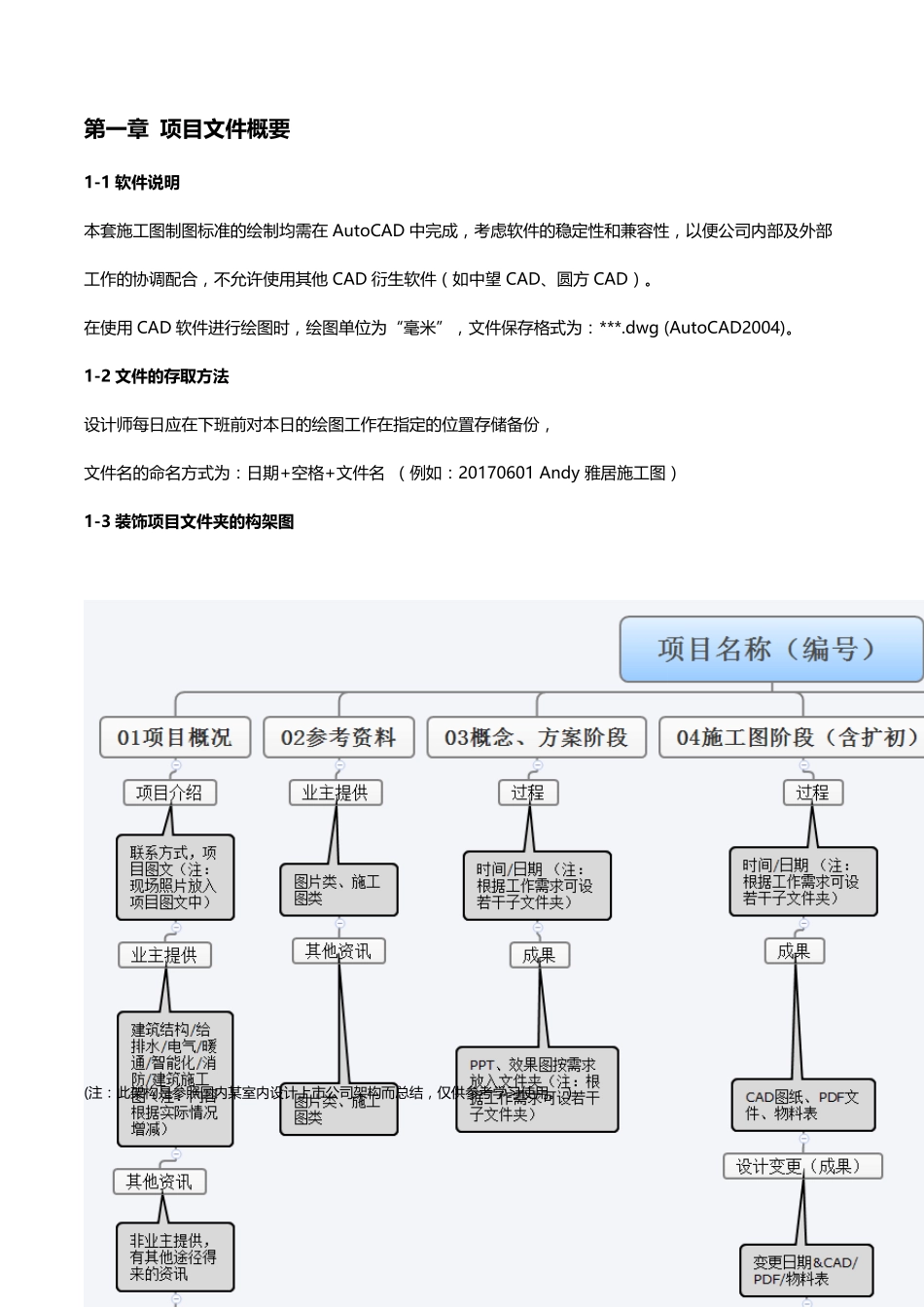

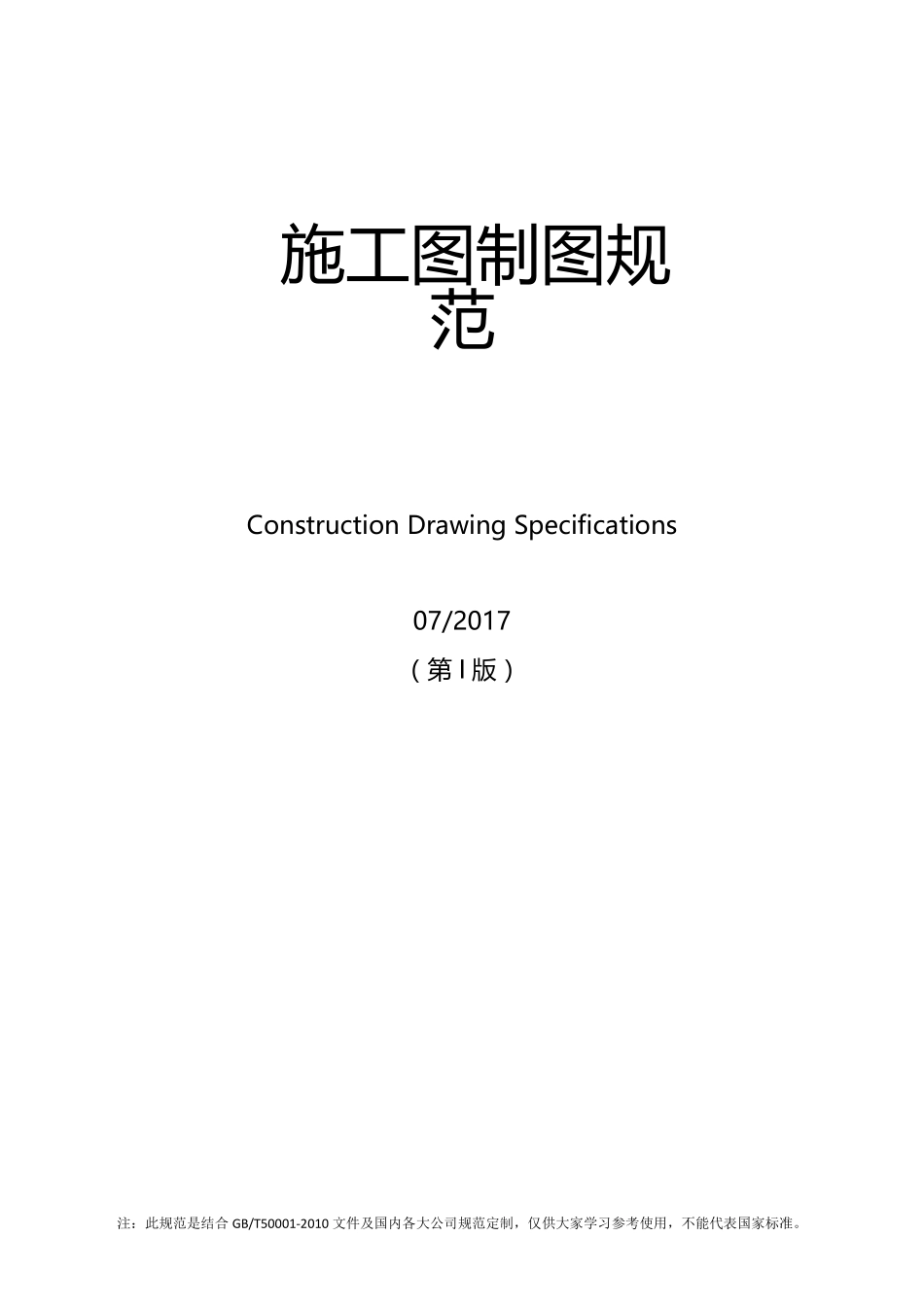

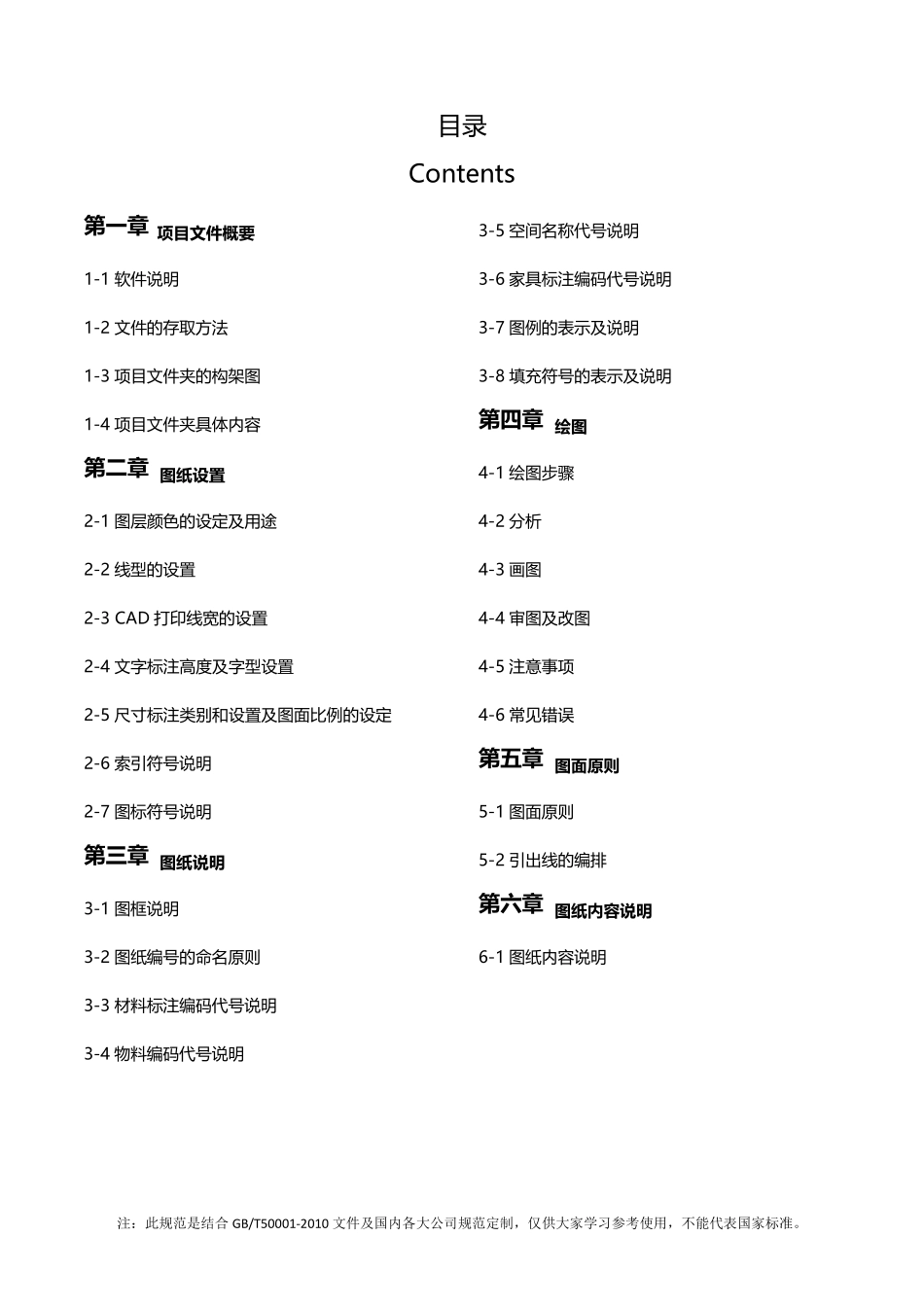

注：此规范是结合GB/T50001-2010 文件及国内各大公司规范定制，仅供大家学习参考使用，不能代表国家标准。 施 工 图 制图 规范 Construction Drawing Specifications 07/2017 （第 I 版） 注：此规范是结合GB/T50001-2010 文件及国内各大公司规范定制，仅供大家学习参考使用，不能代表国家标准。 目 录 Contents 第 一章 项目文件概要1-1 软 件 说 明1-2 文 件 的 存 取 方 法1-3 项 目 文 件 夹 的 构 架 图1-4 项 目 文 件 夹 具 体 内 容第 二章 图纸设置2-1 图 层 颜 色 的 设 定 及 用 途2-2 线 型 的 设 置2-3 CAD 打 印 线 宽 的 设 置2-4 文 字 标 注 高 度 及 字 型 设 置2-5 尺 寸 标 注 类 别 和 设 置 及 图 面 比 例 的 设 定2-6 索 引 符 号 说 明2-7 图 标 符 号 说 明第 三章 图纸说明3-1 图 框 说 明3-2 图 纸 编 号 的 命 名 原 则3-3 材 料 标 注 编 码 代 号 说 明3-4 物 料 编 码 代 号 说 明3-5 空 间 名 称 代 号 说 明3-6 家 具 标 注 编 码 代 号 说 明3-7 图 例 的 表 示 及 说 明3-8 填 充 符 号 的 表 示 及 说 明第 四章 绘图4-1 绘 图 步 骤4-2 分 析4-3 画 图4-4 审 图 及 改 图4-5 注 意 事项4-6 常见错误第 五章 图面原则5-1 图 面 原 则5-2 引 出线 的 编 排第 六章 图纸内容说明6-1 图 纸 内 容 说 明注：此规范是结合GB/T50001-2010 文件及国内各大公司规范定制，仅供大家学习参考使用，不能代表国家标准。 １ 第 一章 项目文件概要 1-1 软件说明本 套 施 工 图 制 图 标 准 的 绘 制 均 需 在 AutoCAD 中 完 成 ， 考 虑 软 件 的 稳 定 性 和 兼 容 性 ， 以 便 公 司 内 部 及 外 部工 作 的 协 调 配 合 ， 不 允 许 使 用 其 他 CAD 衍 生 软 件 （ 如 中 望 CAD、 圆 方 CAD） 。 在 使 用 CAD 软 件 进 行 绘 图 时 ， 绘 图 单 位 为 “毫米”， 文件 保存格式为 ：***.dwg (AutoCAD2004)。 1-2 文件的存取方法设计师每日应在 下班前对本 日的 绘 图 工 作 在 指定 的 位 置存储备份， 文件 名的 命名方 式为 ：日期+空格+文件 名 （ ...
