室内气流分布

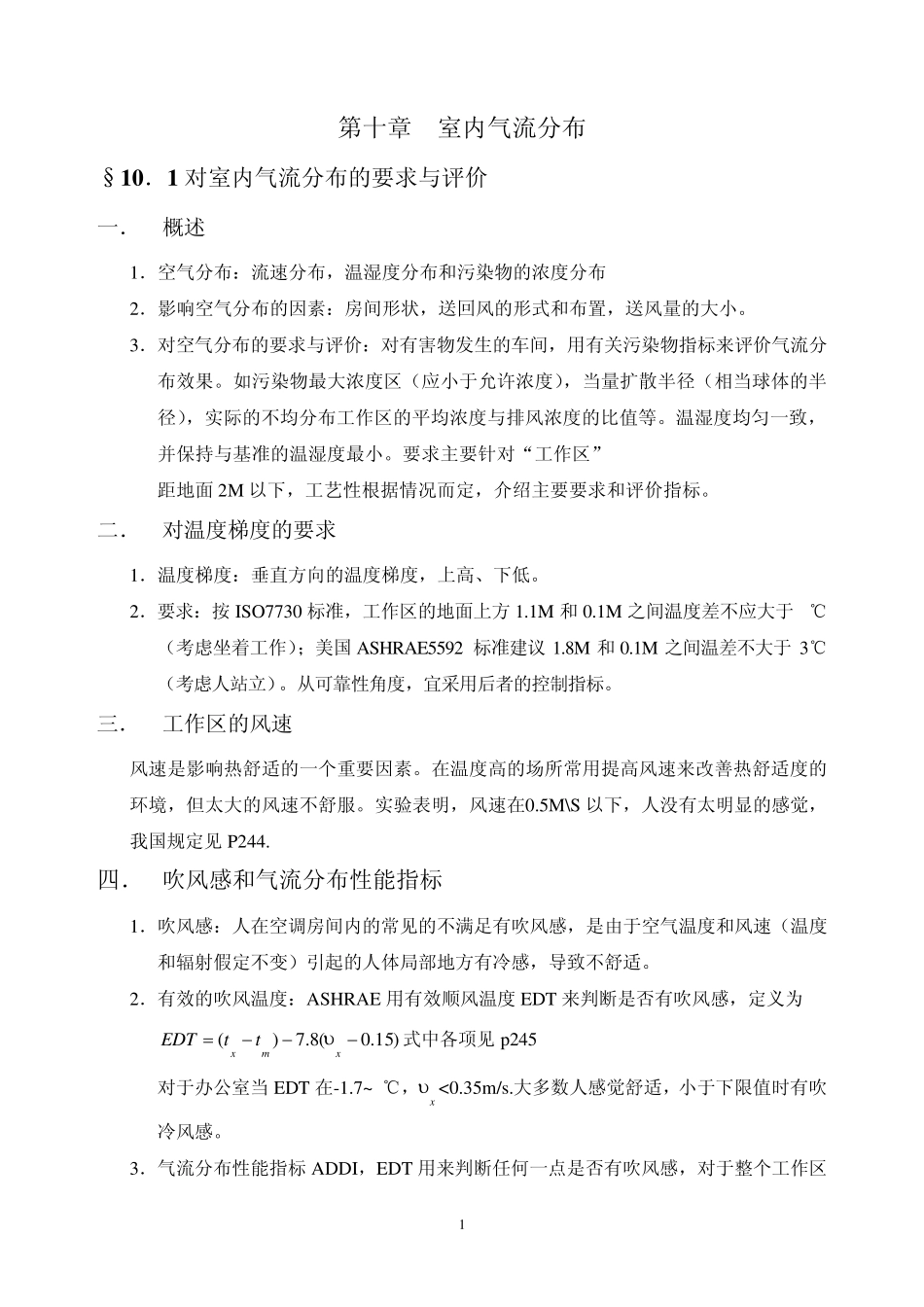

1 第十章 室内气流分布 §1 0 ．1 对室内气流分布的要求与评价 一． 概述 1．空气分布：流速分布，温湿度分布和污染物的浓度分布 2．影响空气分布的因素：房间形状，送回风的形式和布置，送风量的大小。 3．对空气分布的要求与评价：对有害物发生的车间，用有关污染物指标来评价气流分布效果。如污染物最大浓度区（应小于允许浓度），当量扩散半径（相当球体的半径），实际的不均分布工作区的平均浓度与排风浓度的比值等。温湿度均匀一致，并保持与基准的温湿度最小。要求主要针对“工作区” 距地面 2M 以下，工艺性根据情况而定，介绍主要要求和评价指标。 二． 对温度梯度的要求 1．温度梯度：垂直方向的温度梯度，上高、下低。 2．要求：按 ISO7730 标准，工作区的地面上方 1.1M 和 0.1M 之间温度差不应大于 3℃（考虑坐着工作）；美国 ASHRAE5592 标准建议 1.8M 和 0.1M 之间温差不大于 3℃（考虑人站立）。从可靠性角度，宜采用后者的控制指标。 三． 工作区的风速 风速是影响热舒适的一个重要因素。在温度高的场所常用提高风速来改善热舒适度的环境，但太大的风速不舒服。实验表明，风速在0.5M\S 以下，人没有太明显的感觉，我国规定见 P244. 四． 吹风感和气流分布性能指标 1．吹风感：人在空调房间内的常见的不满足有吹风感，是由于空气温度和风速（温度和辐射假定不变）引起的人体局部地方有冷感，导致不舒适。 2．有效的吹风温度：ASHRAE 用有效顺风温度 EDT 来判断是否有吹风感，定义为 )15.0(8.7)(xmxttEDT式中各项见 p245 对于办公室当 EDT 在-1.7~ 1℃，x <0.35m/s.大多数人感觉舒适，小于下限值时有吹冷风感。 3．气流分布性能指标 ADDI，EDT 用来判断任何一点是否有吹风感，对于整个工作区 2 用 ADPT，定义为工作区的各点满足 EDT 和风速要求的点占总数的百分比。对已有房间，可实测各点，在气流分布设计时，可利用计算流体力学预测。 五． 通风效率 Ev Ev 在 8.3 中给了定义 ，表示通风或空调排出的污染物的能 x ,也称为排行效率。当送入房间空气与污染物混合均匀，排风的污染物浓度等于工作区浓度时 Ev=1.一般 Ev<1,但当清洁空气由下直接送到工作区时，工作区的污染物浓度可能小于排风的浓度VE 会大于 1，VE 不仅与气流分布有密切关系，还与污染物的分布有关。污染物位于排风处VE增大。VE 也是个指标。VE 越大，表明排出同样的发生量...
