室内消火栓系统管道安装施工技术

室内消火栓系统管道安装施工技术_第1页
1/6
室内消火栓系统管道安装施工技术_第2页
2/6
室内消火栓系统管道安装施工技术_第3页
3/6

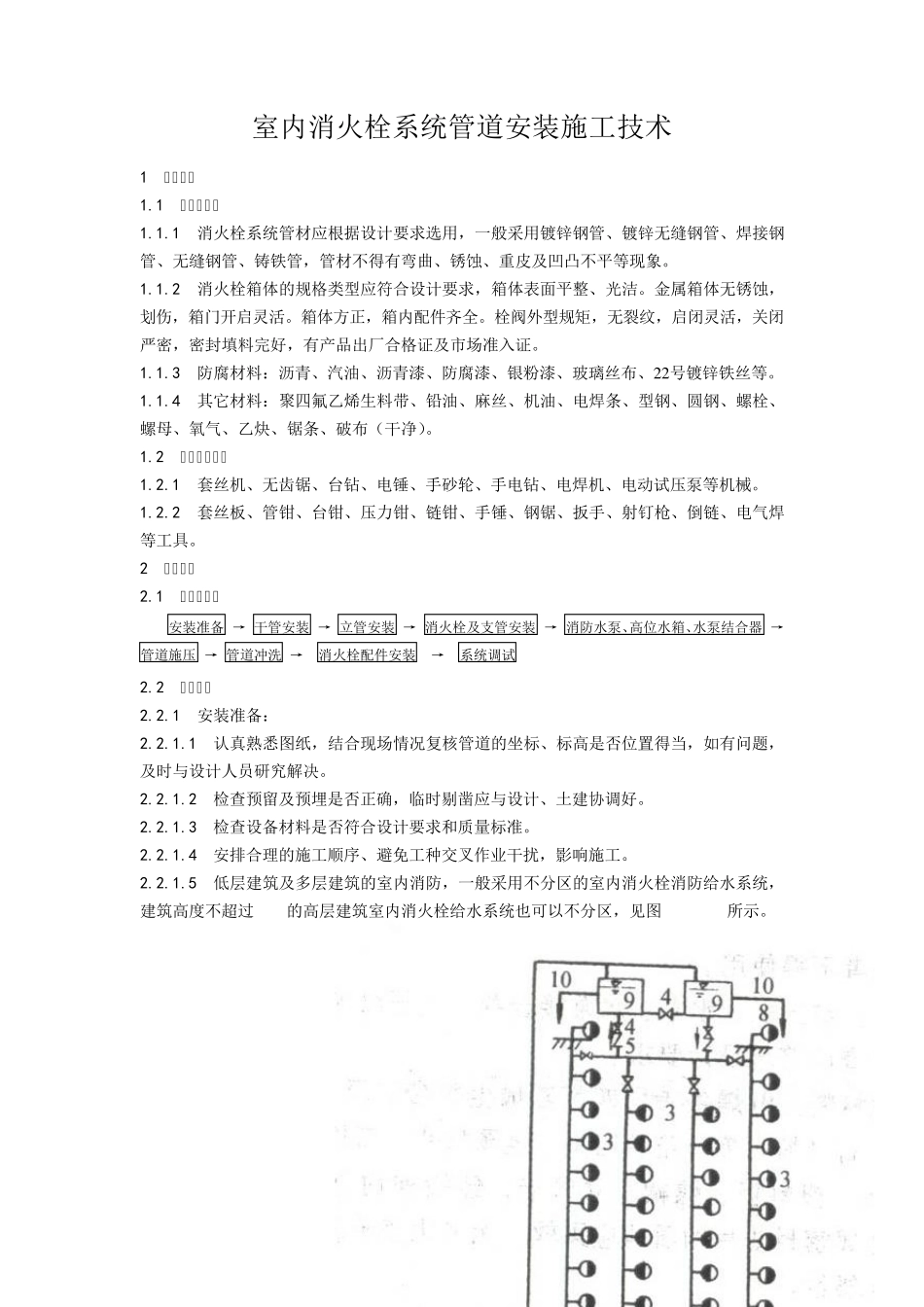

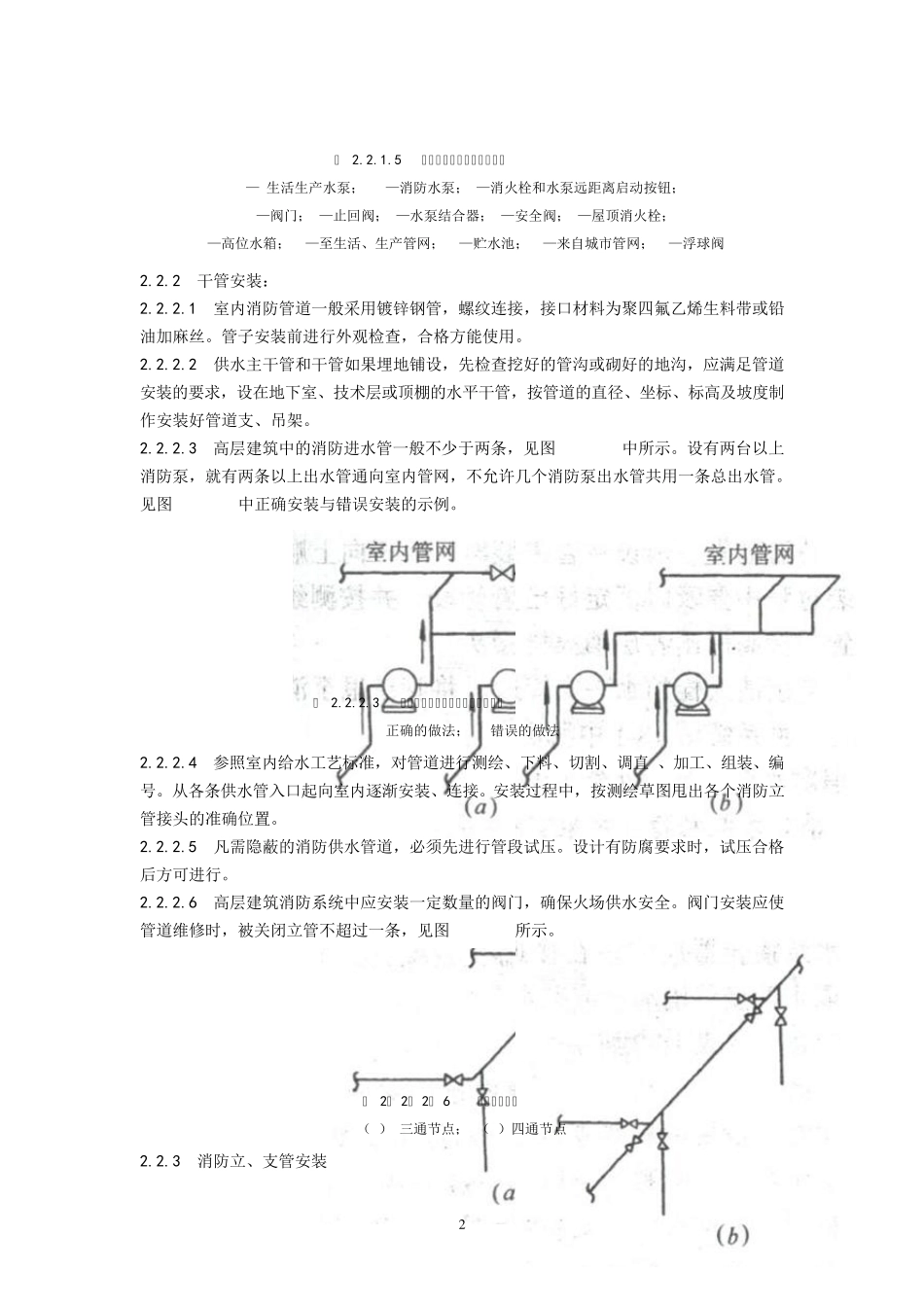

1 室内消火栓系统管道安装施工技术 1 施工准备 1.1 原材料要求 1.1.1 消火栓系统管材应根据设计要求选用,一般采用镀锌钢管、镀锌无缝钢管、焊接钢管、无缝钢管、铸铁管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。 1.1.2 消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁。金属箱体无锈蚀,划伤,箱门开启灵活。箱体方正,箱内配件齐全。栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料完好,有产品出厂合格证及市场准入证。 1.1.3 防腐材料:沥青、汽油、沥青漆、防腐漆、银粉漆、玻璃丝布、2 2 号镀锌铁丝等。 1.1.4 其它材料:聚四氟乙烯生料带、铅油、麻丝、机油、电焊条、型钢、圆钢、螺栓、螺母、氧气、乙炔、锯条、破布(干净)。 1.2 主要施工机具 1.2.1 套丝机、无齿锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械。 1.2.2 套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。 2 操作工艺 2.1 工艺流程: 安装准备 → 干管安装 → 立管安装 → 消火栓及支管安装 → 消防水泵、高位水箱、水泵结合器 → 管道施压 → 管道冲洗 → 消火栓配件安装 → 系统调试 2.2 操作细则 2.2.1 安装准备: 2.2.1.1 认真熟悉图纸,结合现场情况复核管道的坐标、标高是否位置得当,如有问题,及时与设计人员研究解决。 2.2.1.2 检查预留及预埋是否正确,临时剔凿应与设计、土建协调好。 2.2.1.3 检查设备材料是否符合设计要求和质量标准。 2.2.1.4 安排合理的施工顺序、避免工种交叉作业干扰,影响施工。 2.2.1.5 低层建筑及多层建筑的室内消防,一般采用不分区的室内消火栓消防给水系统,建筑高度不超过 50m的高层建筑室内消火栓给水系统也可以不分区,见图 2.2.1.5所示。 2 图 2.2.1.5 不分区室内消火栓给水系统 1— 生活生产水泵; 2—消防水泵;3—消火栓和水泵远距离启动按钮; 4—阀门;5—止回阀;6—水泵结合器;7—安全阀;8—屋顶消火栓; 9—高位水箱;10—至生活、生产管网;11—贮水池;12—来自城市管网;13—浮球阀 2.2.2 干管安装: 2.2.2.1 室内消防管道一般采用镀锌钢管,螺纹连接,接口材料为聚四氟乙烯生料带或铅油加麻丝。管子安装前进行外观检查,合格方能使用。 2.2.2.2 供水主干管和干管如果埋地铺设,先检查挖好的管沟或砌好的地沟,应满足管道安装的要求,设在地下室、技术层或顶棚的水...
