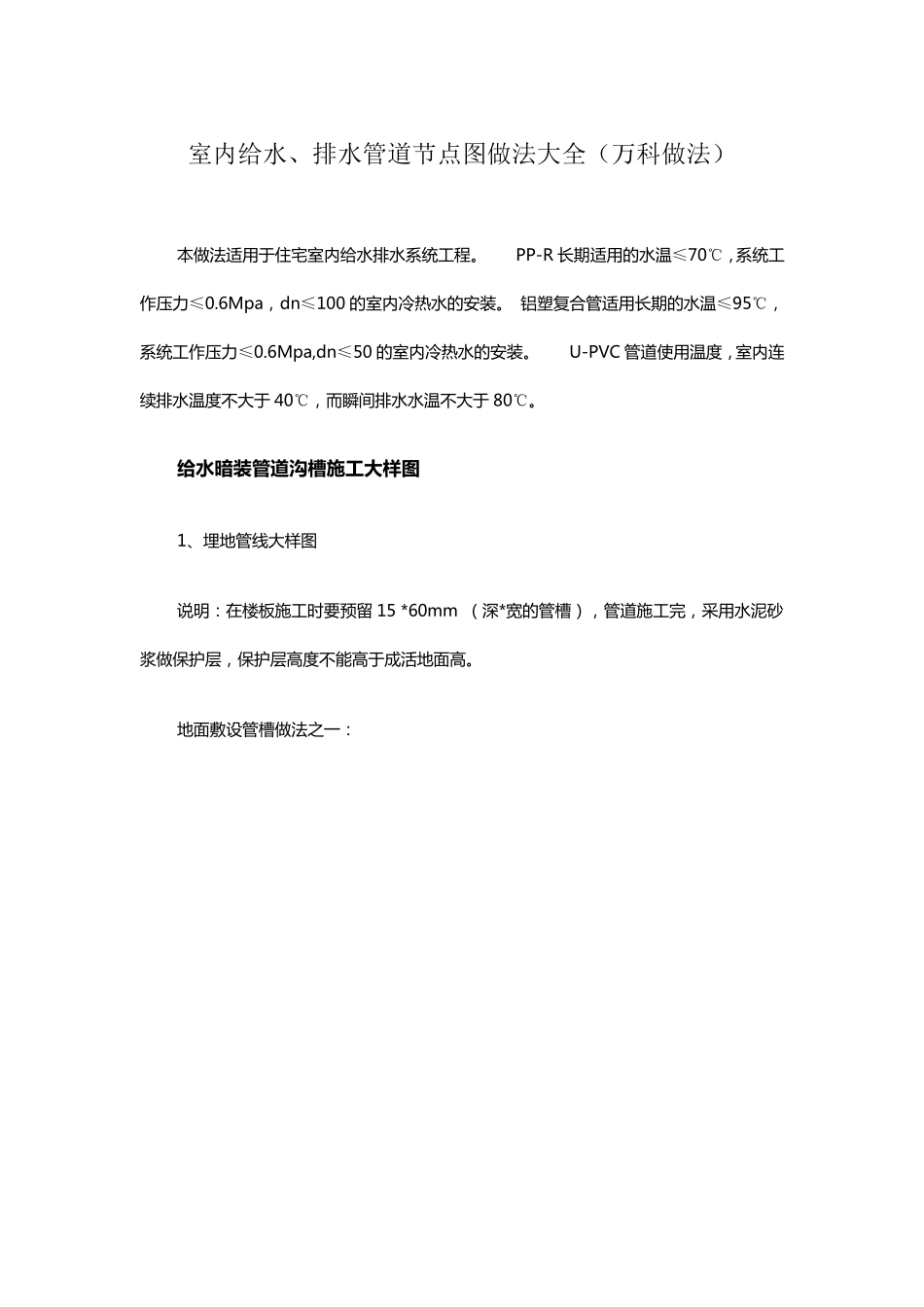

室内给水、排水管道节点图做法大全(万科做法)

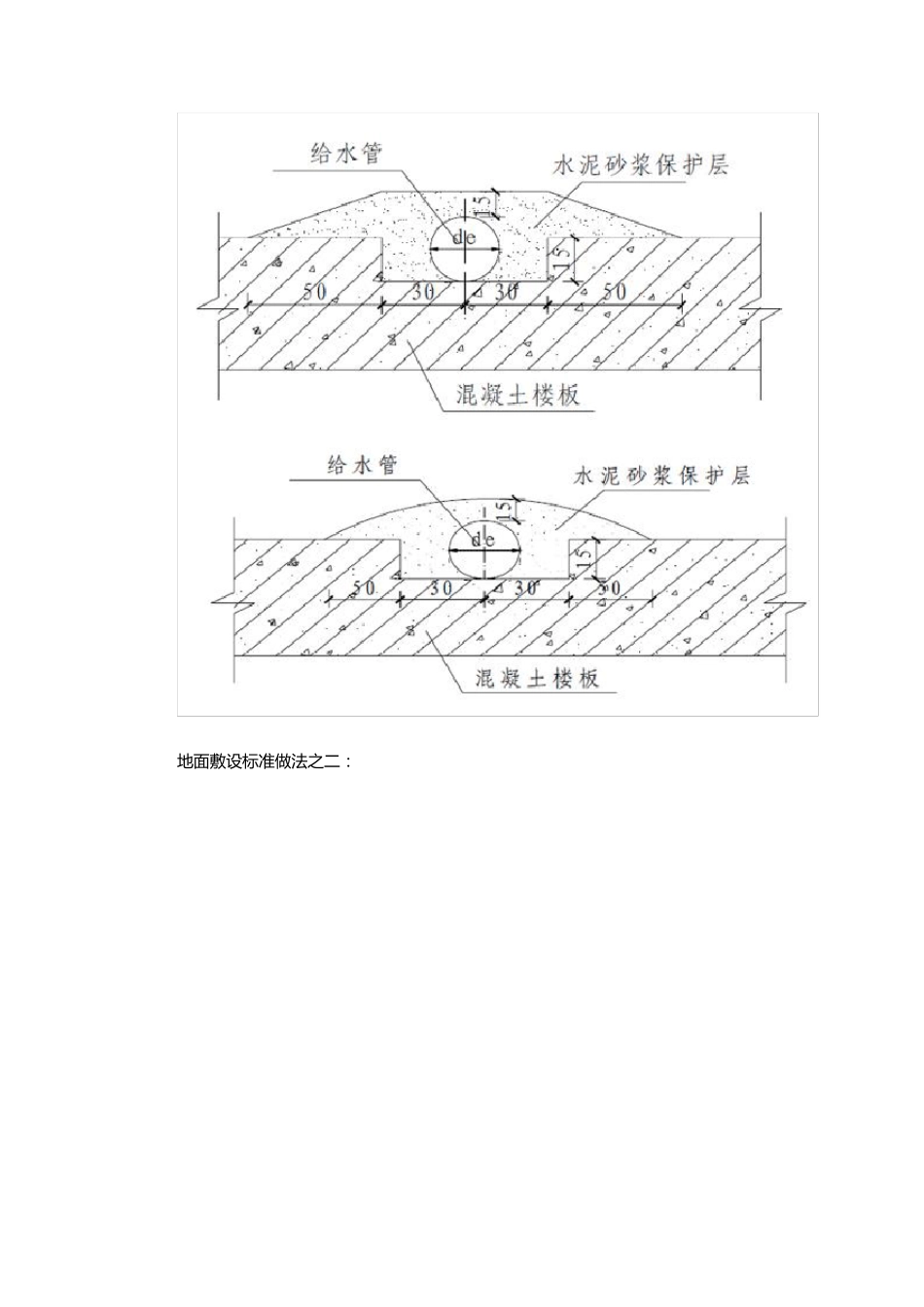

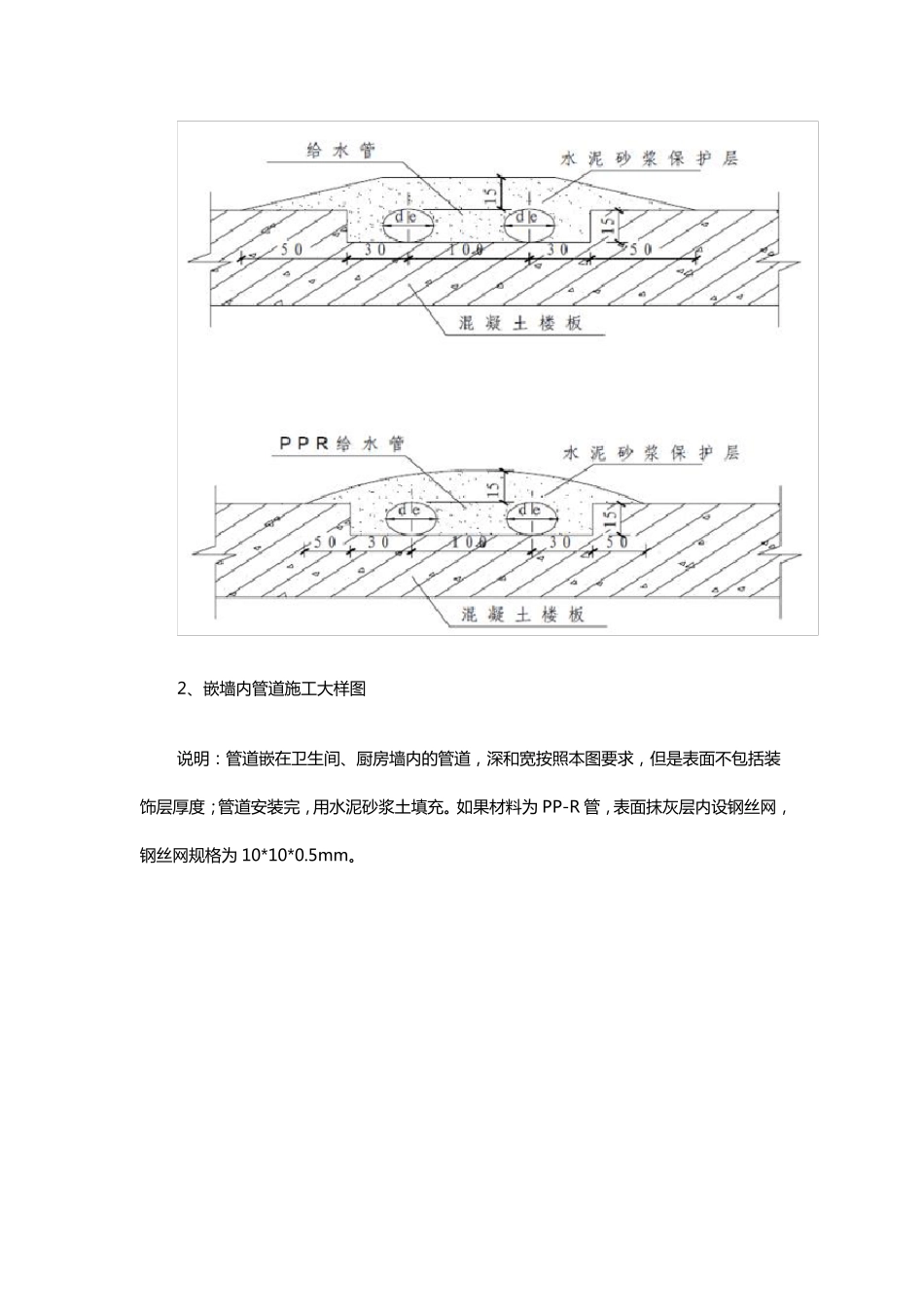

室内给水、排水管道节点图做法大全（万科做法） 本 做 法 适 用 于 住 宅 室 内 给 水 排 水 系 统 工 程 。 PP-R 长 期 适 用 的 水 温 ≤70℃， 系 统 工作 压 力 ≤0.6Mpa， dn≤100 的 室 内 冷 热 水 的 安 装 。 铝 塑 复 合 管 适 用 长 期 的 水 温 ≤95℃，系 统 工 作 压 力 ≤0.6Mpa,dn≤50 的 室 内 冷 热 水 的 安 装 。 U-PVC 管 道 使 用 温 度 ， 室 内 连续 排 水 温 度 不 大 于 40℃， 而 瞬 间 排 水 水 温 不 大 于 80℃。 给 水 暗 装 管 道 沟 槽 施 工 大 样 图 1、埋地管 线大 样图 说明：在楼板施工 时要预留 15 *60mm （深*宽的 管 槽）， 管 道 施工 完， 采用 水 泥砂浆做 保护层， 保护层高度 不 能高于 成活地面高。 地面敷设管 槽做 法 之一： 地 面 敷 设 标 准 做 法 之二： 2、嵌墙内管道施工大样图 说明：管道嵌在卫生间、厨房墙内的管道，深和宽按照本图要求，但是表面不包括装饰层厚度；管道安装完，用水泥砂浆土填充。如果材料为 PP-R 管，表面抹灰层内设钢丝网，钢丝网规格为 10*10*0.5mm。 管 道 支 架 自 由 臂 安 装 大 样 图 本 图 为 PP-R 管道自由臂安装标准 给 水 管 道 穿 越 楼 板 及墙大样图 1、管道楼面套管。 PP-R 管、铝塑复合管管道穿楼板距地面 300mm 设固定支架，钢管支架按照规范执行；将套管内壁清理干净，填料选用发泡聚乙烯或聚氨酯等材料，封堵前将套管内壁清理干净。厨房、卫生间套管高出地面 50mm。 穿楼板套管尺寸 2.3 表 2、钢管、PP-R、铝塑复合管穿墙套管 说 明 ： 管 道 穿 墙 套 管 表 面 用 砂 纸 打 毛 ， 穿 墙 套 管 可 采 用 U-PVC 或 钢 管 ， 穿 越 地 下 室 外墙 必 须 用 钢 套 管 ； 柔 性 填 料 选 用 聚 氨 酯 发 泡 、油麻或 石棉绳 给 水 管 线 穿 越 基 础 施 工 大 样 图 柔 性 填 料 可 选 用 聚 氨 酯 发 泡 材 料 ， 括 号 内 的 用 于外保温管道 给 水 管 道 穿 越 沉 降 缝 抗 震 缝 、伸缩缝 大样图 说 明 ： 管 道 穿 墙 外 表 面 应 砂 纸 打 毛 ， 弯 管 两 侧 必 须 设 固 定 支 架 ， 安 装 完...
