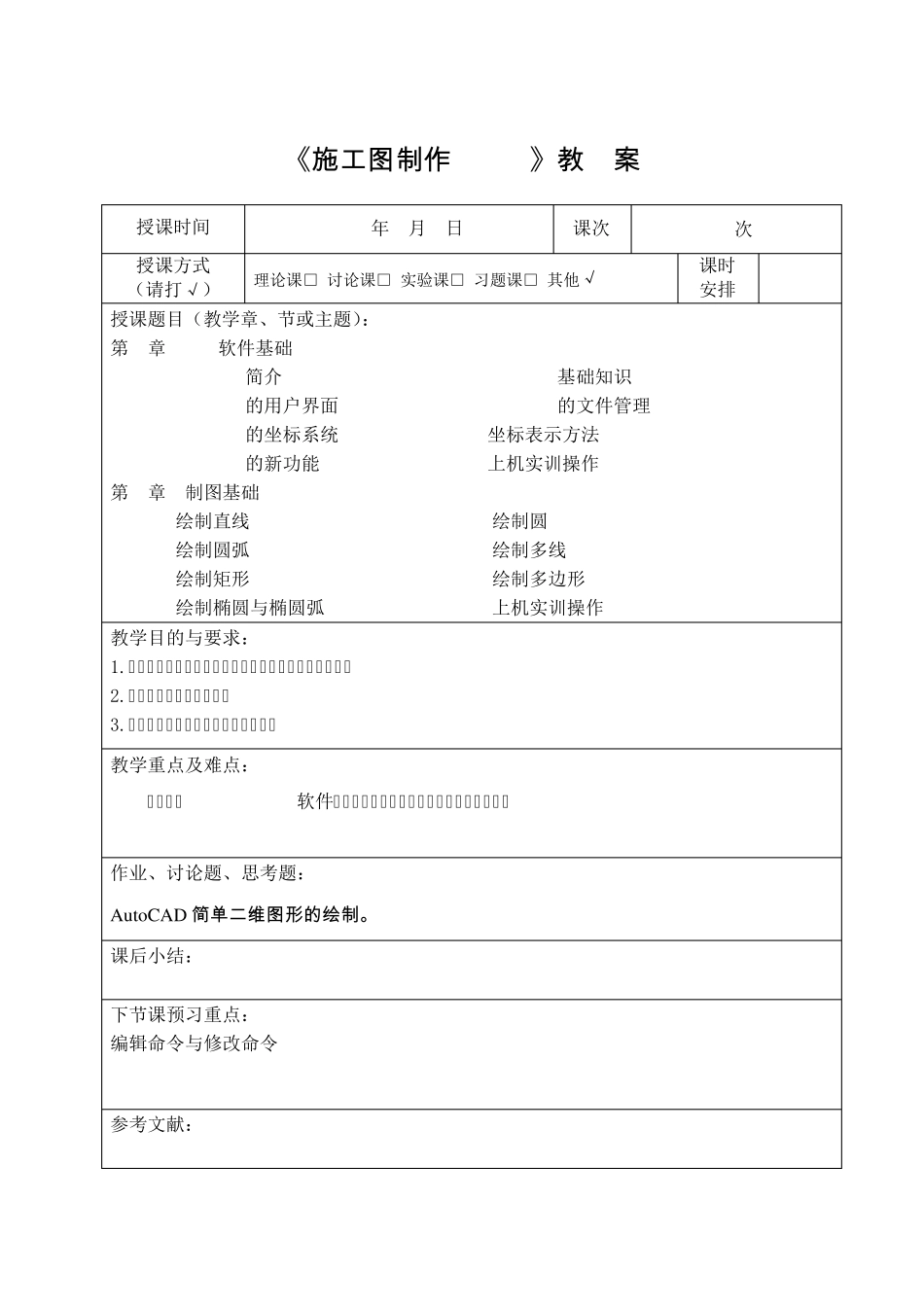

《 施 工 图 制 作 (CAD)》 教 案 授课时间 年 月 日 课次 8次 授课方式 （请打√） 理论课□ 讨论课□ 实验课□ 习题课□ 其他√ 课时 安排 授课题目（教学章、节或主题）： 第 1章 CAD软件基础 1.1 AutoCAD简介 1.2 AutoCAD基础知识 1.3 AutoCAD的用户界面 1.4 AutoCAD的文件管理 1.5 AutoCAD的坐标系统 1.6 坐标表示方法 1.7 AutoCAD的新功能 1.8 上机实训操作 第 2章 制图基础 2.1 绘制直线 2.2 绘制圆 2.3 绘制圆弧 2.4 绘制多线 2.5 绘制矩形 2.6 绘制多边形 2.7 绘制椭圆与椭圆弧 2.8 上机实训操作 教学目的与要求： 1.掌握下拉菜单的名称、工具条的调出、发命令的方法； 2.掌握文件的打开和保存； 3.让学生掌握制图中基础图形的绘制。 教学重点及难点： 了解掌握AutoCAD软件中必要以及常用工具，并能绘制简单图形。 作业、讨论题、思考题： Au toCAD 简 单 二 维 图 形 的 绘 制 。 课后小结： 下节课预习重点： 编辑命令与修改命令 参考文献： 第 1 页 课时分配 教 学 内 容 方法及手段 1 -2 节 使用 AutoCAD可以做什么 1、机械零件设计：设计与辅助设计各类机械零件。 2、土木建筑设计：包括工程规划、园林设计、建筑装饰施工图设计等各类工程图纸。 3、电子电路设计：绘制复杂的集成电路图。 4、其他：测绘工业设计、绘制军事地图、航天应用。 第1章 CAD软件基础 一、AutoCAD简介 AutoCAD是利用计算机的软硬件系统来辅助工程技术人员进行产品的开发、设计、修改、模拟和输出的一门综合性应用技术。 二、AutoCAD基础知识 1．AutoCAD的运行环境 软件环境：操作系统，浏览器。 硬件环境：CPU，内存 RAM，硬盘，显示器，显卡等。 2．AutoCAD的安装。 3．AutoCAD的启动。 三、AutoCAD的用户界面 1．标题栏：位于工作界面的最上方。 2．菜单栏与快捷菜单工具栏 1）菜单栏：包括了AutoCAD几乎全部的功能和命令。 2）快捷菜单：又叫上下文跟踪菜单，利用这些菜单可以快捷高效地完成绘图操作，右击鼠标就可显示快捷菜单。 3．工具栏：可使用户方便地访问常用的命令、设置模式，直观地实现各种操作，它是一种可代替命令和下拉菜单的简便工具。 4．绘图区 5．命令区与命令窗口状态栏：是用户和 AutoCAD进行对话的窗口，对于初学者来说，应特别注意这个窗口。 6．状态栏：状态栏中部是一些按钮，表示绘图时是否启用...
