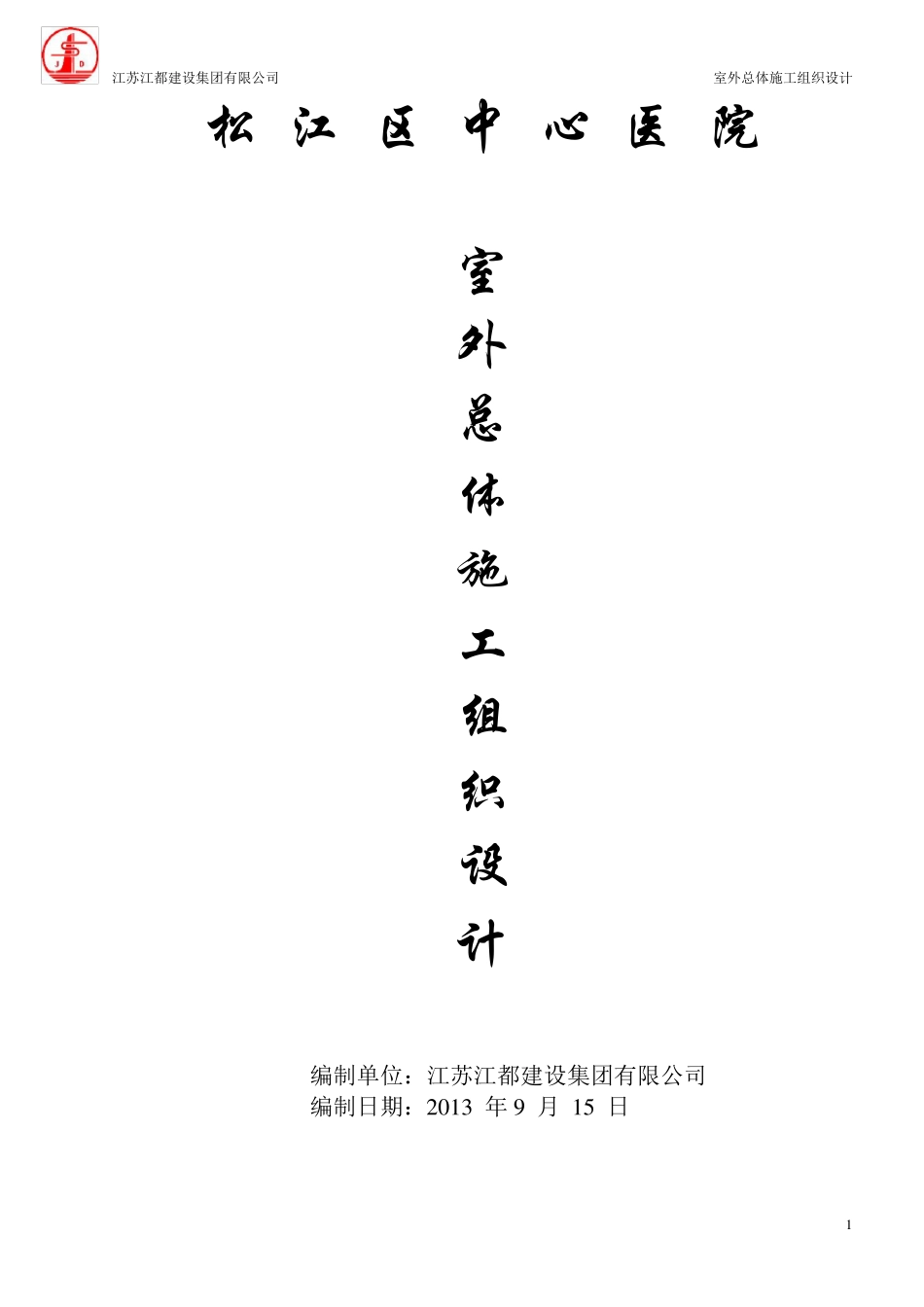

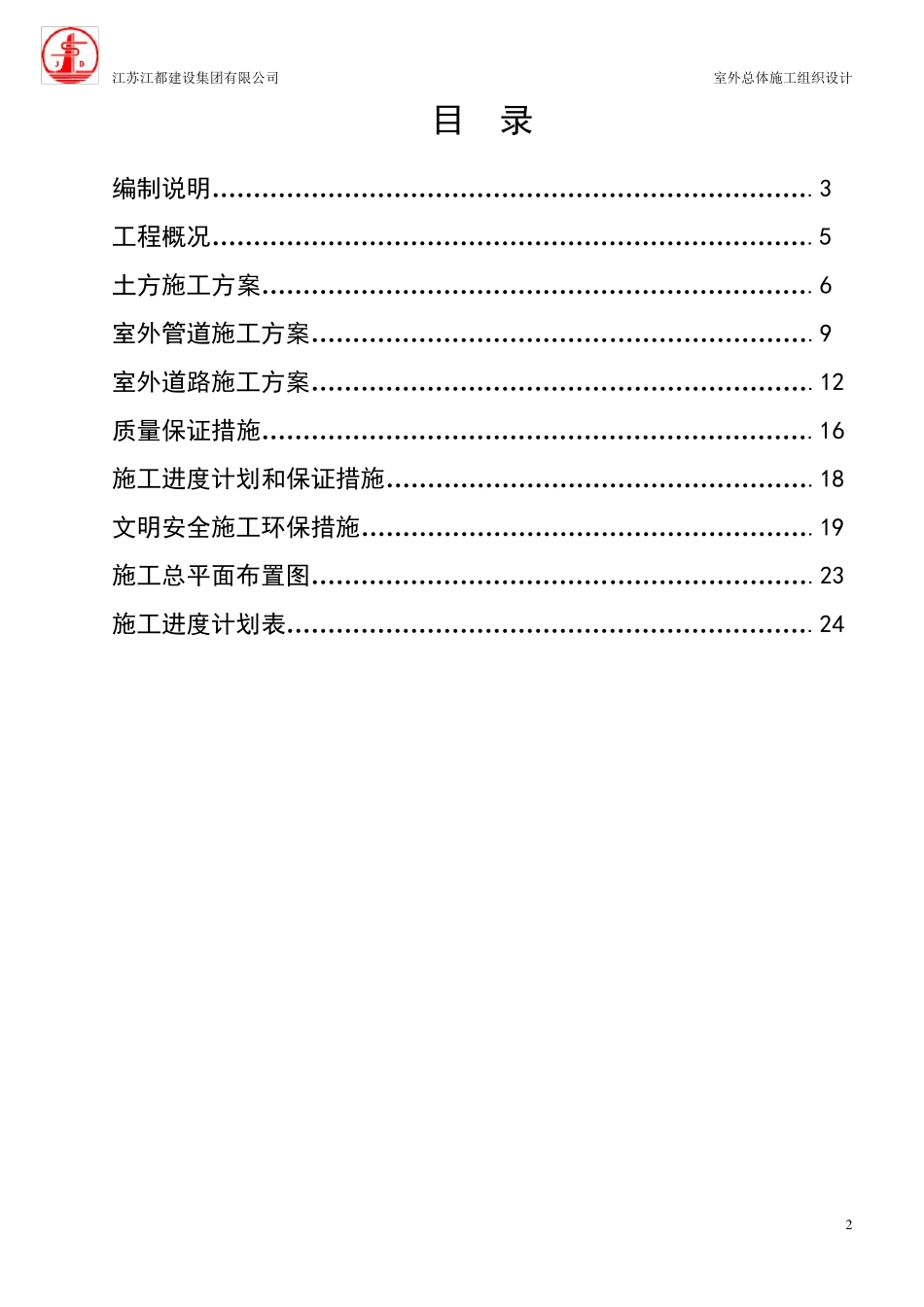

江苏江都建设集团有限公司 室外总体施工组织设计 1 松 江 区 中 心 医 院 室 外 总 体 施 工 组 织 设 计 编制单位：江苏江都建设集团有限公司 编制日期：2 0 1 3 年 9 月 1 5 日 江苏江都建设集团有限公司 室外总体施工组织设计 2 目 录 编制说明……………………………………………………………….3 工程概况……………………………………………………………….5 土方施工方案………………………………………………………….6 室外管道施工方案…………………………………………………….9 室外道路施工方案…………………………………………………….12 质量保证措施………………………………………………………….16 施工进度计划和保证措施…………………………………………….18 文明安全施工环保措施……………………………………………….19 施工总平面布置图…………………………………………………….23 施工进度计划表……………………………………………………….24 江苏江都建设集团有限公司 室外总体施工组织设计 3 编制说明 本施工方案编制的目的是： 室外总体施工提供完整的技术指导，用以指导室外道路回填土、室外雨、污水排水管网及室外硬质铺装及沥青道路工程的施工与管理。 一、编制依据 1．设计的室外给排水施工图 2．设计的室外配套图纸 3．给水排水管道工程施工及验收规范》 4.建筑排水硬聚氯乙烯管道工程技术规程》 5.埋地塑料排水管道工程技术规程》 6．建筑工程施工质量验收统一标准 》 7．砌体工程施工质量验收规范》 8．《钢筋混凝土工程施工及验收规范》 9．《建筑施工安全检查标准 》 10．《建筑机械使用安全技术规程 》 11．《公路沥青路面施工技术规范》 第一章 工程概况 一、工程总概况 本工程位于上海市松江区中山中路746 号。 二、工程内容 管道部分： 江 苏 江 都 建 设 集 团 有 限 公 司 室 外 总 体 施 工 组 织 设 计 4 本 工 程 的 市 政 供 水 管 管 径 大 于 等 于 50 采 用 公 称 压 力 为 1.0Mpa 钢 丝 网 骨 架 塑 料 复 合 管 ，电 热 熔 接 口 ，管 径 小 雨 50 采 用 给 水 塑 料 管 粘 接 ，埋 地 雨 、 污 水 排 水 管 均 采 用 增 强 聚 丙 烯 FRPP模 压 排 水 管 ， 环 向 弯 曲 刚 度 为 8KN/m2，...
