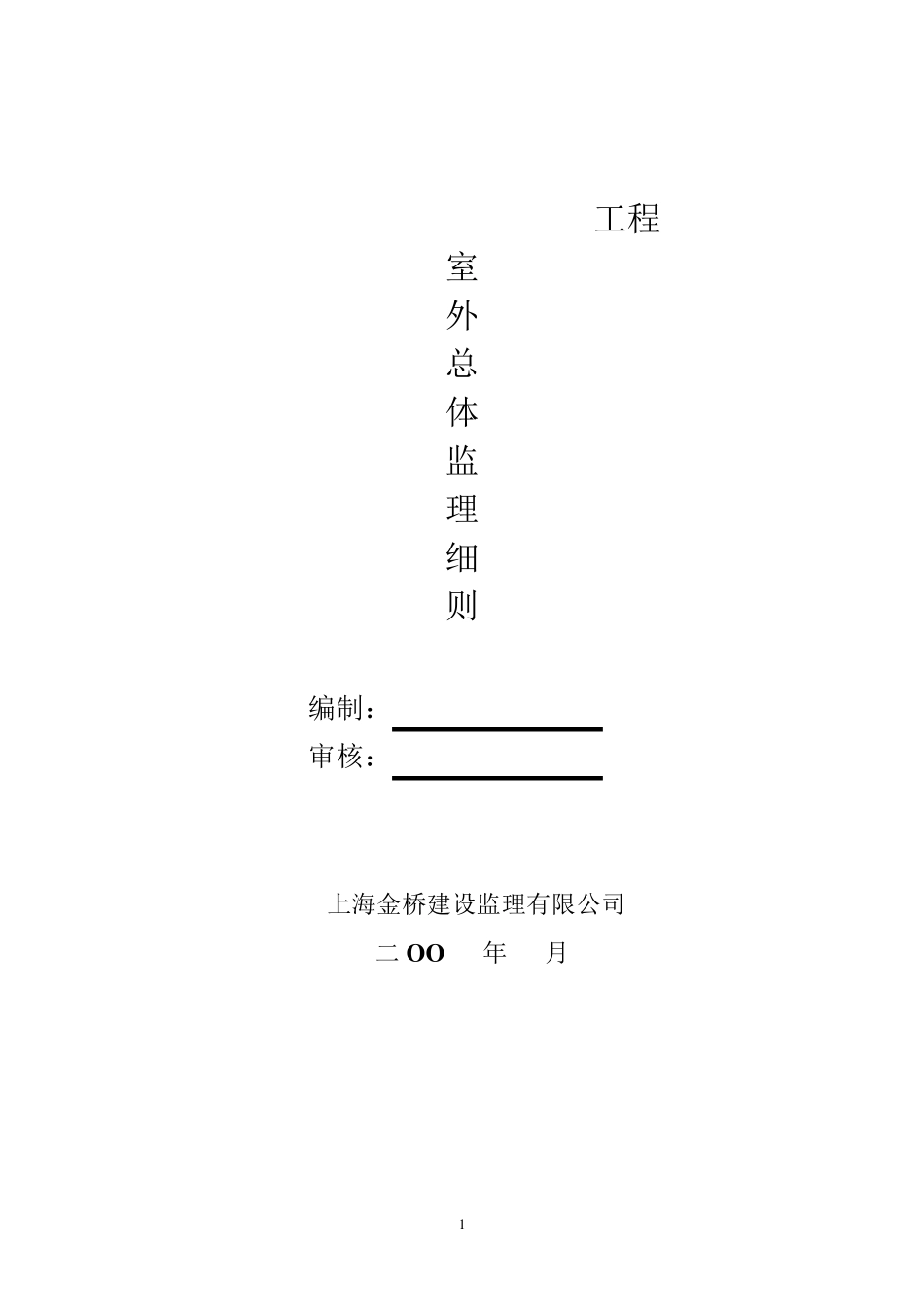

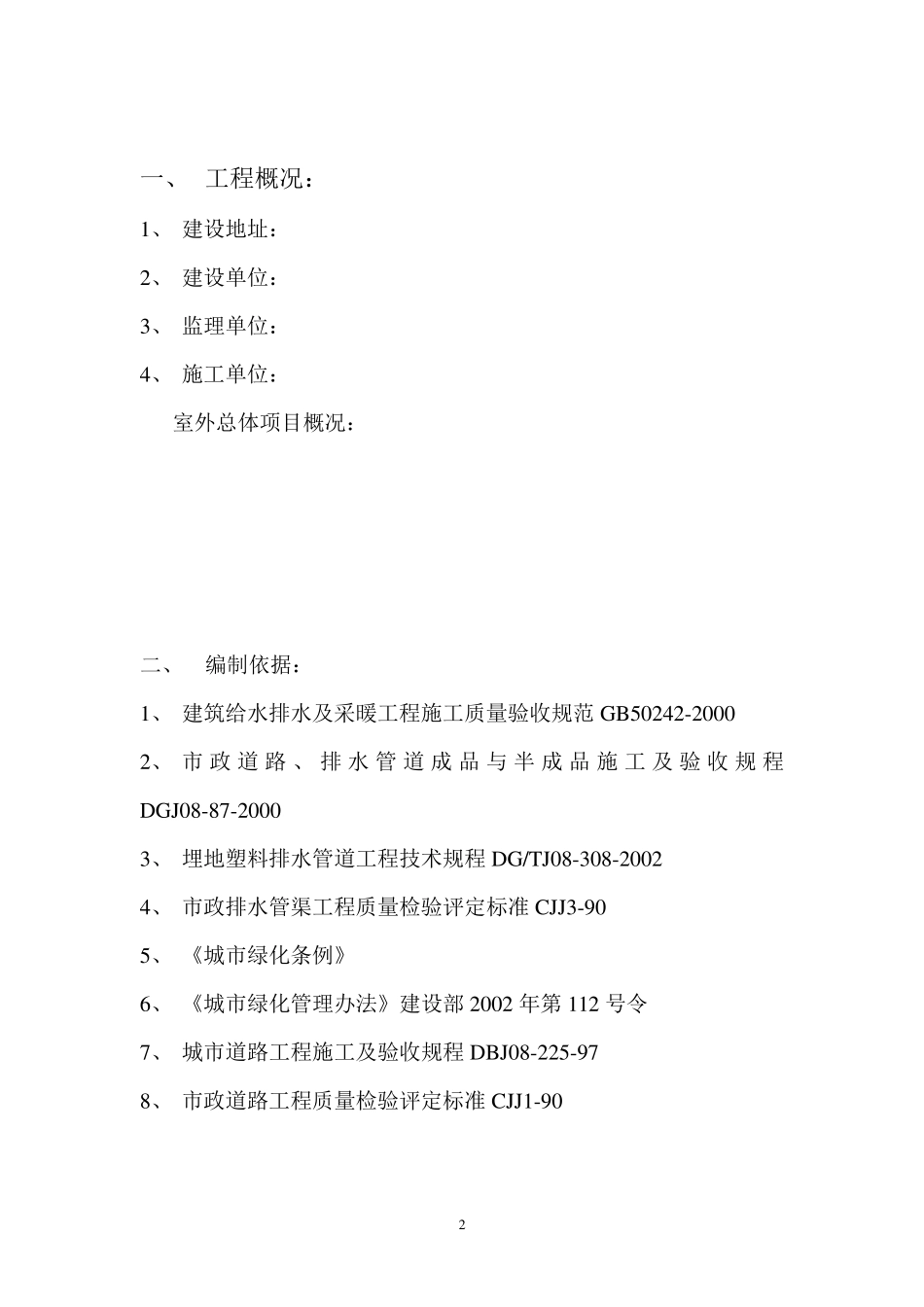

1 工程 室 外 总 体 监 理 细 则 编制： 审核： 上海金桥建设监理有限公司 二 O O 年 月 2 一、 工程概况： 1、 建设地址： 2、 建设单位： 3、 监理单位： 4、 施工单位： 室外总体项目概况： 二、 编制依据： 1、 建筑给水排水及采暖工程施工质量验收规范 GB50242-2000 2、 市 政 道 路 、 排 水 管 道 成 品 与 半 成 品 施 工 及 验 收 规 程DGJ08-87-2000 3、 埋地塑料排水管道工程技术规程 DG/T J08-308-2002 4、 市政排水管渠工程质量检验评定标准 CJJ3-90 5、 《城市绿化条例》 6、 《城市绿化管理办法》建设部 2002 年第 112 号令 7、 城市道路工程施工及验收规程 DBJ08-225-97 8、 市政道路工程质量检验评定标准 CJJ1-90 3 三、 本细则适用范围： 1、 本细则适用于 工程室外总体工程施工监理。 2、 适用于管径150 ㎜-600 ㎜，其管顶最大覆土深度≤2.5m 的埋地塑料排水管道施工。 3、 适用于排水管道的水温不大于40℃排入市政排水管网的排水管道施工。 4、 适用于一般土质条件下的埋地塑料排水管道施工。 四、 监理措施 （一） 室外管道工程 1、 现场室外排水管道工程施工应尽可能本着“先总管、后支管、先下游、后上游”的原则，也就是根据现场的实际情况而确定的施工方法，参照国家建筑标准设计图集 04S520 及 02S515、02（03）S515施工，控制好流向及坡度，严禁倒虹、倒坡。 2、 沟槽开挖 （1） 沟槽开挖前应先清理好施工工作面，按图纸定位放线，放完线之后要进行复查验线，核查无误后才能开挖。 （2） 沟槽开挖时一定要控制好标高尺寸及沟槽的宽度尺寸，应保留基底设计标高以下0.2-0.3m ，然后用砂石垫至设计标高。 3、 管道安装及连接 （1） 管道进场，要对其管材、关件及附材进行检查验收 ，是否 符 合设计要求 及施工规 范要求 ，并 检验质保单 及试 验报 告 及资 质证 书 。 4 （2） 管道安装承插式连接的插口应逆水流方向，插口应顺水流方向敷设。 （3） 接口的粘接剂必须采用硬聚氯乙烯材质要求的溶剂型粘接剂，该粘接剂应由管材生产厂配套供应。 （4） 管道与检查井连接时用1：2 水泥砂浆，将管端与洞口间的缝隙填实，砂浆内宜掺入微膨胀剂。 （5） 管道敷设完毕且经检查合格后，进行密闭性检验。 （6） 管道密闭性检验时，管接头部分外露观察，根据现场情况可以分段闭水试验...
