室外消防及给水管道―施工方案

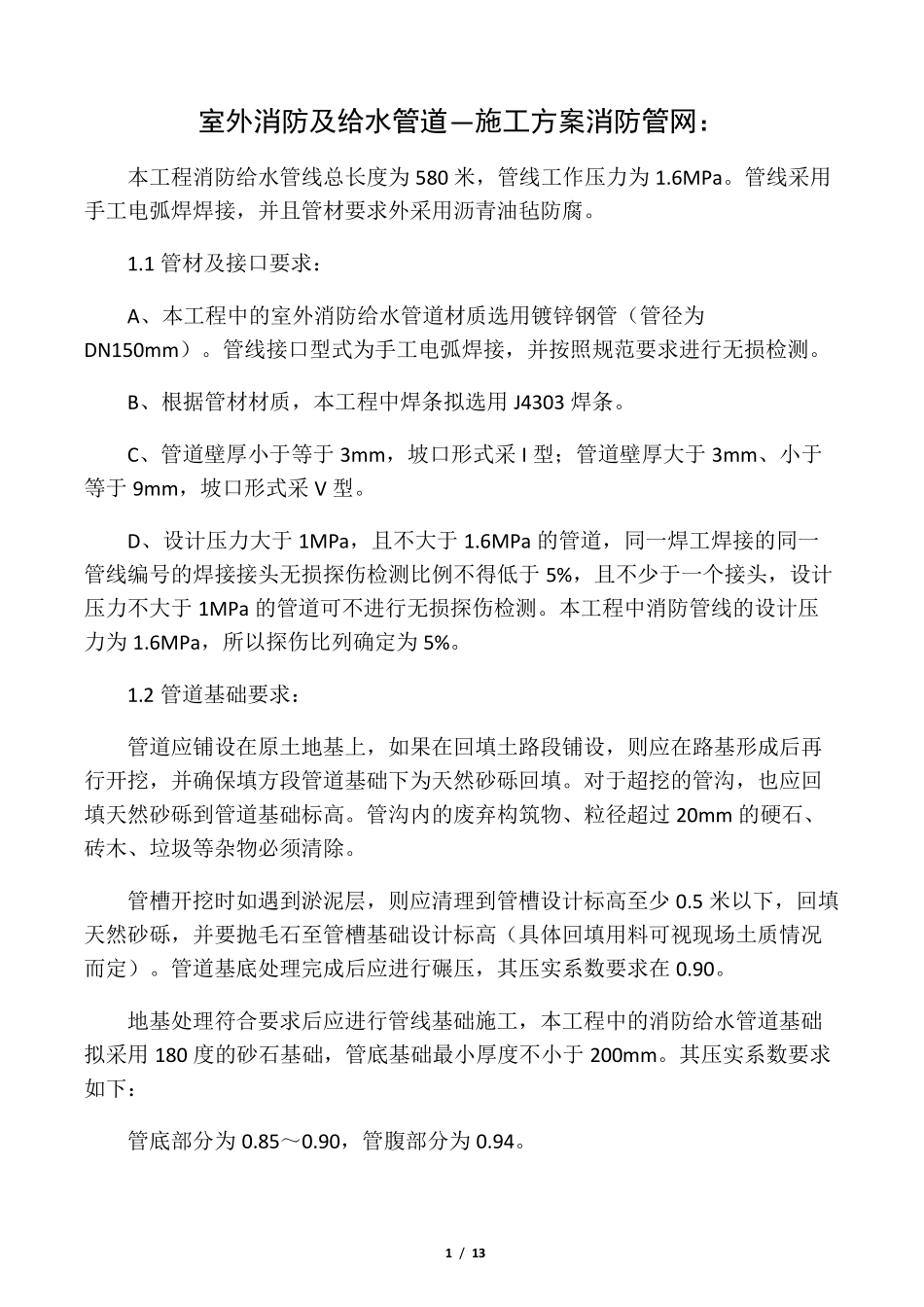

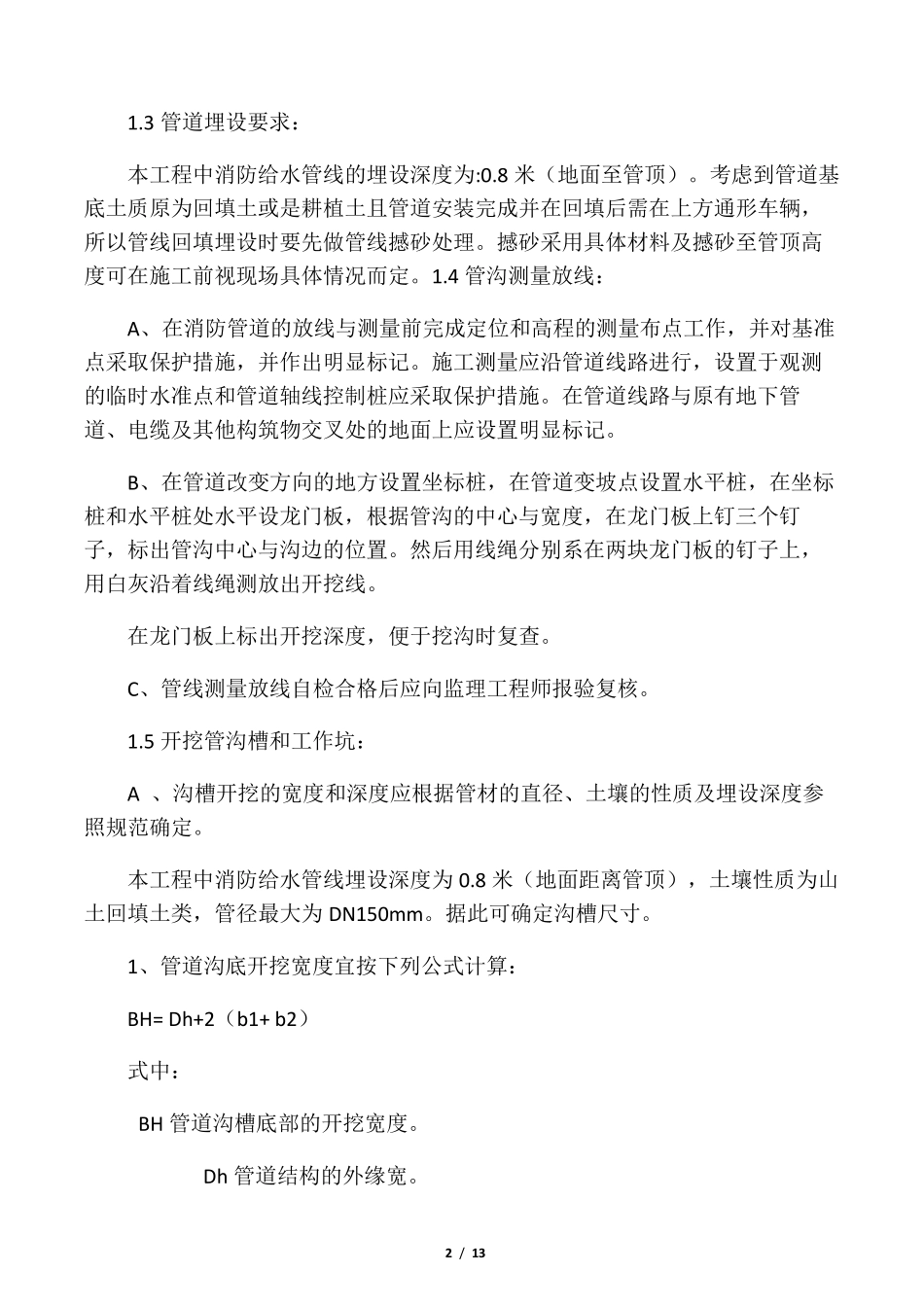

1 / 13 室外消防及给水管道—施工方案消防管网： 本工程消防给水管线总长度为580 米，管线工作压力为1.6MPa。管线采用手工电弧焊焊接，并且管材要求外采用沥青油毡防腐。 1.1 管材及接口要求： A、本工程中的室外消防给水管道材质选用镀锌钢管（管径为DN150mm）。管线接口型式为手工电弧焊接，并按照规范要求进行无损检测。 B、根据管材材质，本工程中焊条拟选用J4303 焊条。 C、管道壁厚小于等于 3mm，坡口形式采I 型；管道壁厚大于 3mm、小于等于 9mm，坡口形式采V 型。 D、设计压力大于 1MPa，且不大于 1.6MPa 的管道，同一焊工焊接的同一管线编号的焊接接头无损探伤检测比例不得低于 5%，且不少于一个接头，设计压力不大于 1MPa 的管道可不进行无损探伤检测。本工程中消防管线的设计压力为1.6MPa，所以探伤比列确定为5%。 1.2 管道基础要求： 管道应铺设在原土地基上，如果在回填土路段铺设，则应在路基形成后再行开挖，并确保填方段管道基础下为天然砂砾回填。对于超挖的管沟，也应回填天然砂砾到管道基础标高。管沟内的废弃构筑物、粒径超过 20mm 的硬石、砖木、垃圾等杂物必须清除。 管槽开挖时如遇到淤泥层，则应清理到管槽设计标高至少 0.5 米以下，回填天然砂砾，并要抛毛石至管槽基础设计标高（具体回填用料可视现场土质情况而定）。管道基底处理完成后应进行碾压，其压实系数要求在 0.90。 地基处理符合要求后应进行管线基础施工，本工程中的消防给水管道基础拟采用180 度的砂石基础，管底基础最小厚度不小于 200mm。其压实系数要求如下： 管底部分为0.85～0.90，管腹部分为0.94。 2 / 13 1.3 管道埋设要求： 本工程中消防给水管线的埋设深度为:0.8 米（地面至管顶）。考虑到管道基底土质原为回填土或是耕植土且管道安装完成并在回填后需在上方通形车辆，所以管线回填埋设时要先做管线撼砂处理。撼砂采用具体材料及撼砂至管顶高度可在施工前视现场具体情况而定。1.4 管沟测量放线： A、在消防管道的放线与测量前完成定位和高程的测量布点工作，并对基准点采取保护措施，并作出明显标记。施工测量应沿管道线路进行，设置于观测的临时水准点和管道轴线控制桩应采取保护措施。在管道线路与原有地下管道、电缆及其他构筑物交叉处的地面上应设置明显标记。 B、在管道改变方向的地方设置坐标桩，在管道变坡点设置水平桩，在坐标桩和水平桩处水平设龙门板，根据管沟的中心与宽度，在龙门板上钉...
