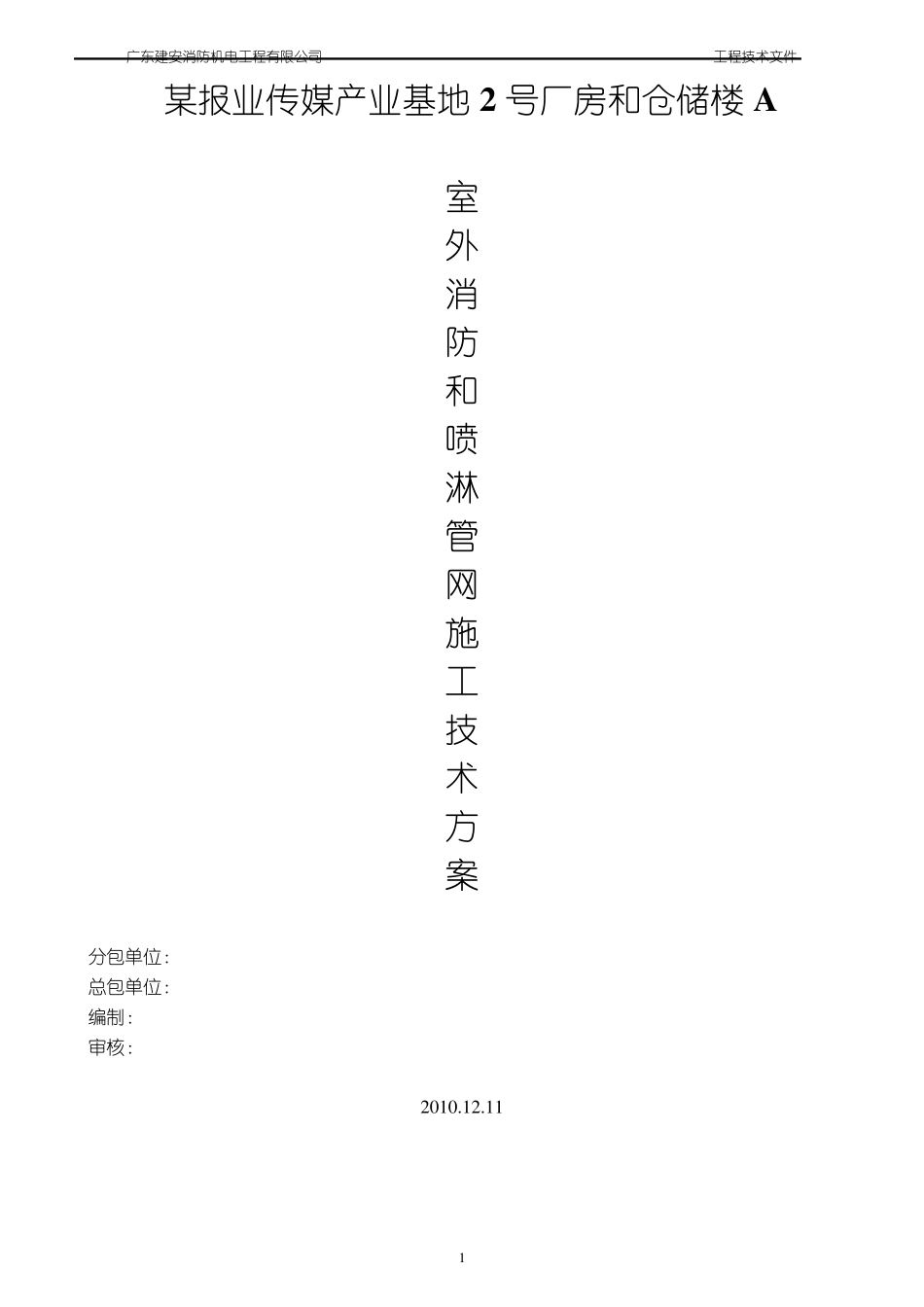

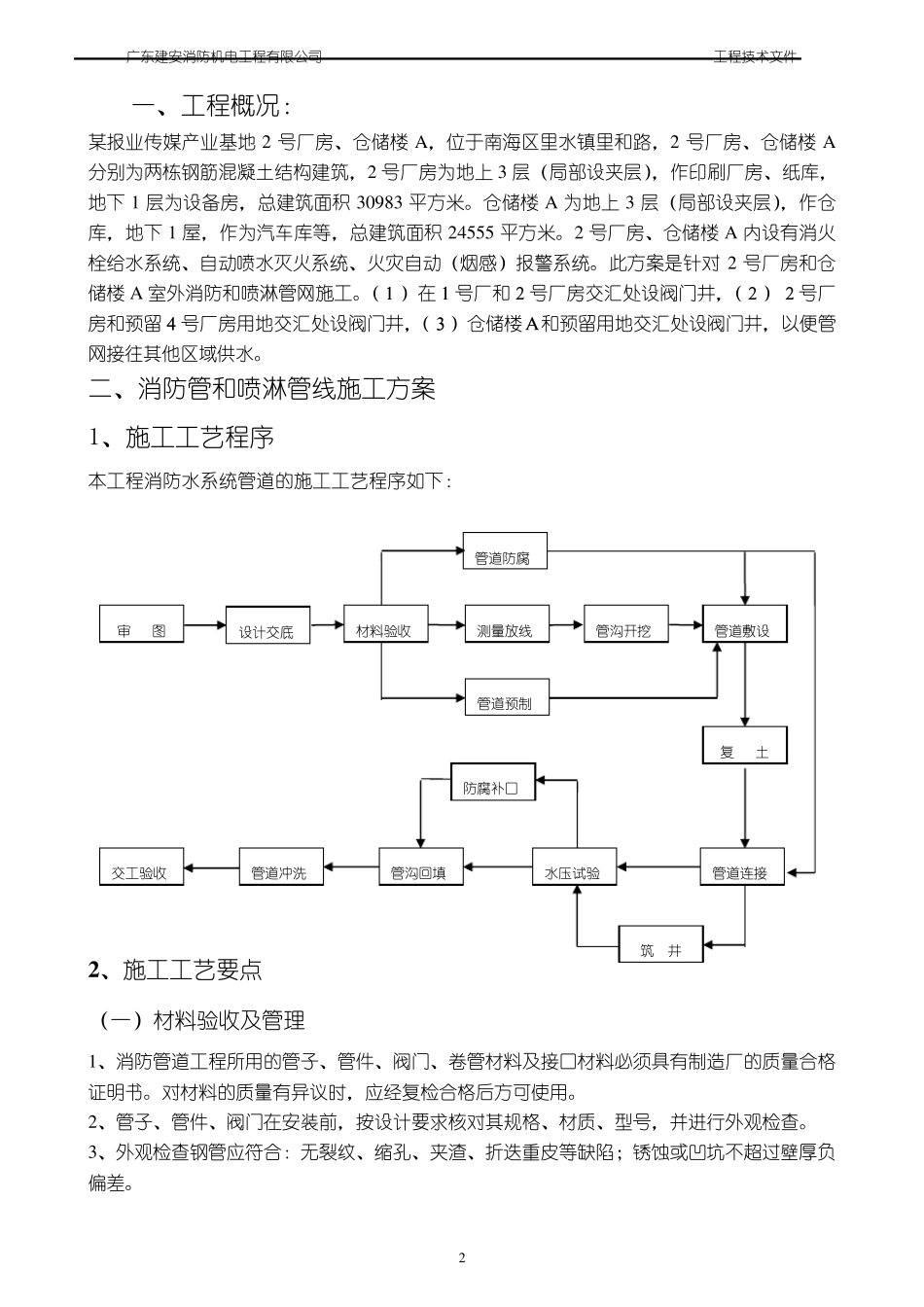

广东建安消防机电工程有限公司 工程技术文件 1 某报业传媒产业基地 2 号厂房和仓储楼 A 室 外 消 防 和 喷 淋 管 网 施 工 技 术 方 案 分包单位： 总包单位： 编制： 审核： 2 0 1 0 .1 2 .1 1 广东建安消防机电工程有限公司 工程技术文件 2 一、工程概况： 某报业传媒产业基地 2 号厂房、仓储楼 A ，位于南海区里水镇里和路，2 号厂房、仓储楼 A分别为两栋钢筋混凝土结构建筑，2 号厂房为地上 3 层（局部设夹层），作印刷厂房、纸库，地下 1 层为设备房，总建筑面积 30983 平方米。仓储楼 A 为地上 3 层（局部设夹层），作仓库，地下 1 屋，作为汽车库等，总建筑面积 24555 平方米。2 号厂房、仓储楼 A 内设有消火栓给水系统、自动喷水灭火系统、火灾自动（烟感）报警系统。此方案是针对 2 号厂房和仓储楼 A 室外消防和喷淋管网施工。（１）在１号厂和２号厂房交汇处设阀门井，（２）２号厂房和预留４号厂房用地交汇处设阀门井，（３）仓储楼Ａ和预留用地交汇处设阀门井，以便管网接往其他区域供水。 二、消防管和喷淋管线施工方案 1、施工工艺程序 本工程消防水系统管道的施工工艺程序如下： 2 、施工工艺要点 （一）材料验收及管理 1、消防管道工程所用的管子、管件、阀门、卷管材料及接口材料必须具有制造厂的质 量 合 格证 明 书 。对材料的质 量 有异 议 时 ，应 经 复 检 合 格 后 方可 使 用。 2、管子、管件、阀门在安装 前 ，按 设计 要求 核 对其规 格 、材质 、型 号，并 进 行 外观 检 查 。 3、外观 检 查 钢管应 符 合 ：无 裂 纹 、缩 孔 、夹渣 、折 迭 重 皮 等缺 陷 ； 锈 蚀 或 凹 坑 不 超 过 壁 厚 负偏 差 。 管道冲 洗 交工验收 设计 交底 材料验收 测 量 放 线 管道防腐 管道预制 管沟 开 挖 管道敷 设 复 土 管道连 接 水压 试 验 管沟 回 填 防腐 补 口 审 图 筑 井 广东建安消防机电工程有限公司 工程技术文件 3 4、法兰和盲板的密封面应平整光洁、不得有毛刺和经向沟槽。 5、螺栓和螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓和螺母应配合良好。 6、所有的材料应安放在现场所搭设的临时仓库内，并用道木或其他设施垫起，不能直接安放在地面上。 3 、施工准备 ①消防管道施工前由设计单位进行交底，当发现施工图有误...
