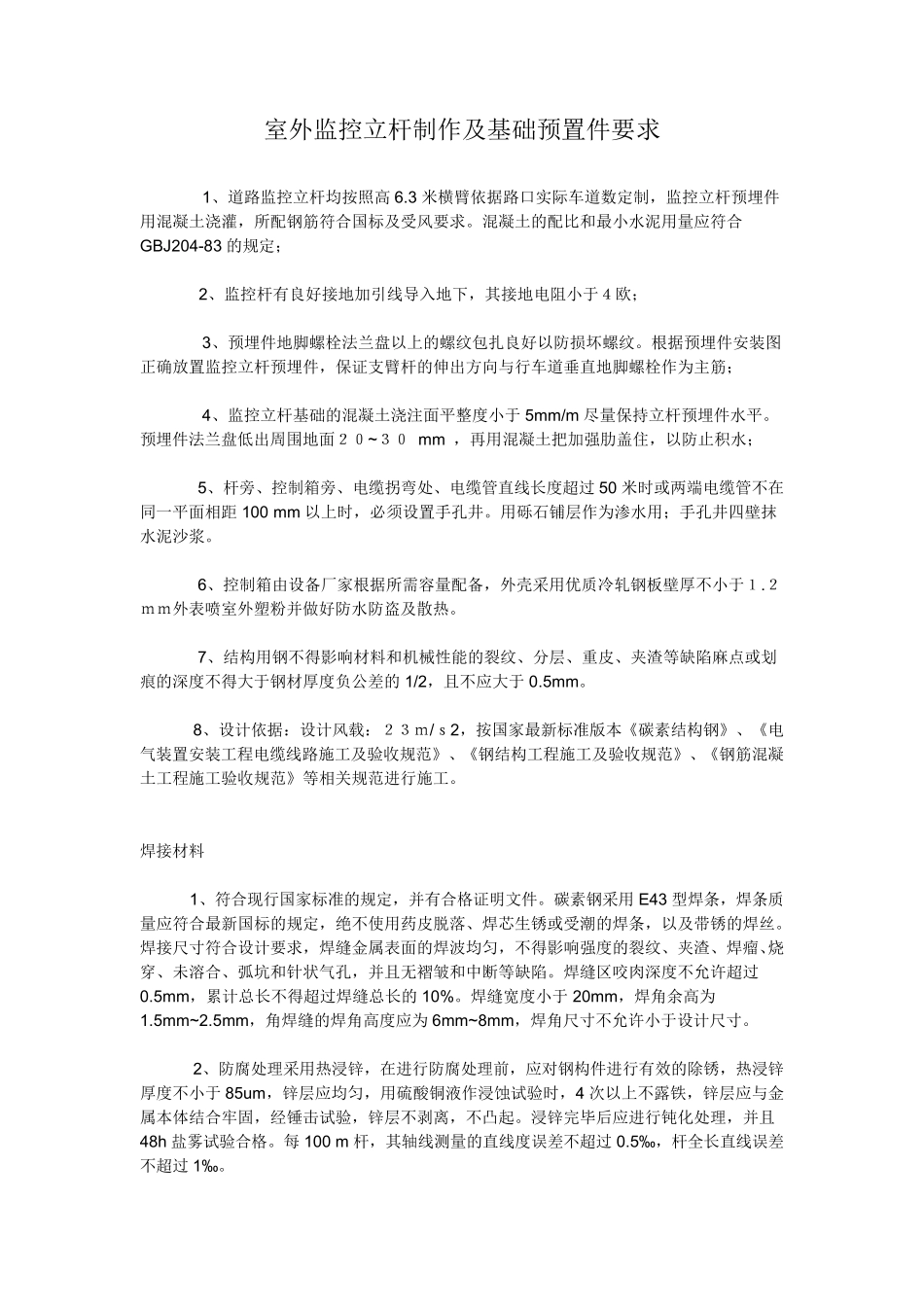

室外监控立杆制作及基础预置件要求1、道路监控立杆均按照高 6.3 米横臂依据路口实际车道数定制，监控立杆预埋件用混凝土浇灌，所配钢筋符合国标及受风要求。混凝土的配比和最小水泥用量应符合GBJ204-83 的规定；2、监控杆有良好接地加引线导入地下，其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于 5mm/m 尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面２０~３０ mm ，再用混凝土把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过 50 米时或两端电缆管不在同一平面相距 100 mm 以上时，必须设置手孔井。用砾石铺层作为渗水用；手孔井四壁抹水泥沙浆。6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的 1/2，且不应大于 0.5mm。8、设计依据：设计风载：２３ｍ/ｓ2，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。焊接材料1、符合现行国家标准的规定，并有合格证明文件。碳素钢采用 E43 型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。焊缝区咬肉深度不允许超过0.5mm，累计总长不得超过焊缝总长的 10%。焊缝宽度小于 20mm，焊角余高为1.5mm~2.5mm，角焊缝的焊角高度应为 6mm~8mm，焊角尺寸不允许小于设计尺寸。2、防腐处理采用热浸锌，在进行防腐处理前，应对钢构件进行有效的除锈，热浸锌厚度不小于 85um，锌层应均匀，用硫酸铜液作浸蚀试验时，4 次以上不露铁，锌层应与金属本体结合牢固，经锤击试验，锌层不剥离，不凸起。浸锌完毕后应进行钝化处理，并且48h 盐雾试验合格。每 100 m 杆，其轴线测量的直线度误差不超过 0.5‰ ，杆全长直线误差不超过 1‰ 。监 控 立 杆 的 预 埋 件 基 础 施 工1、 ...
