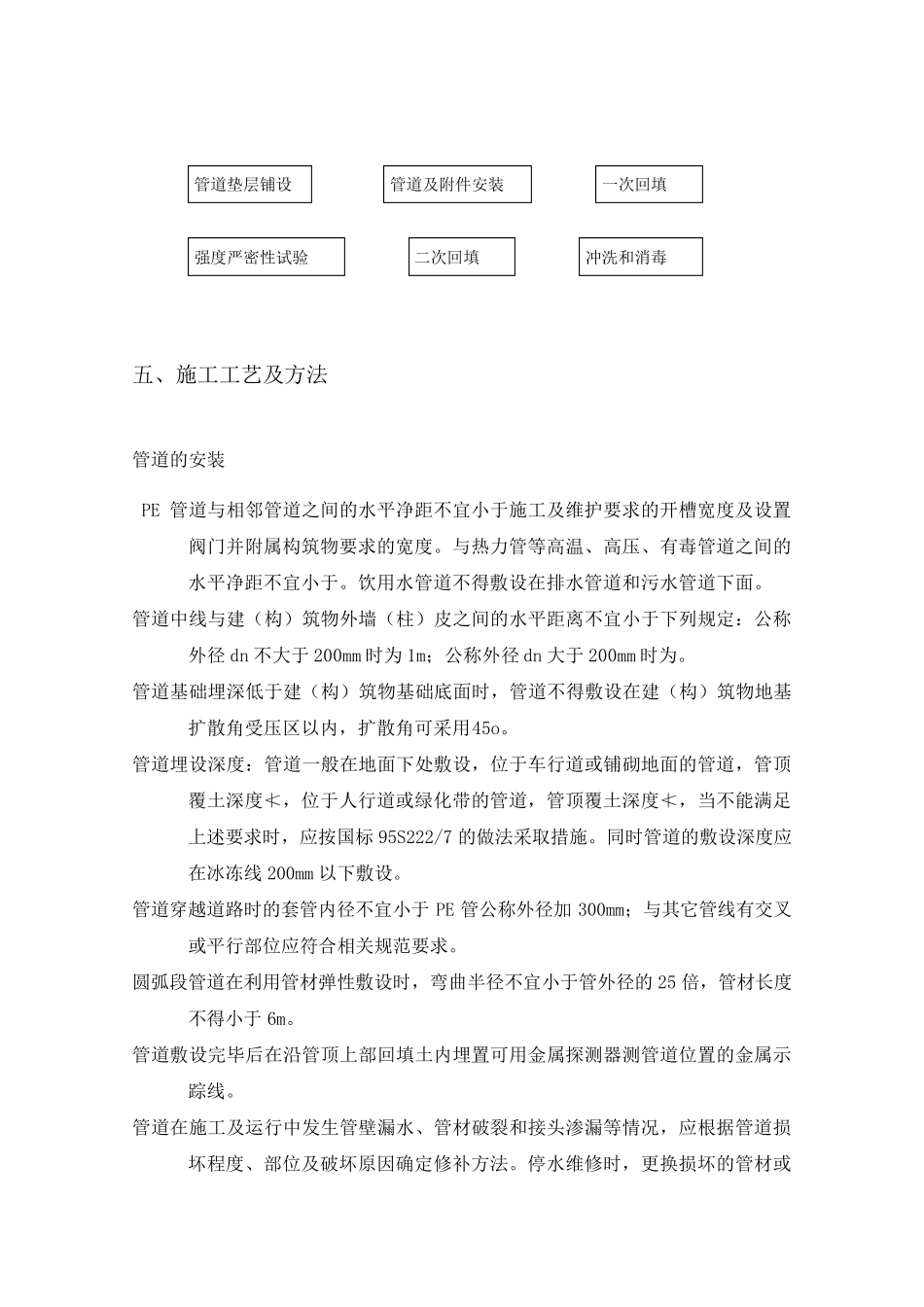

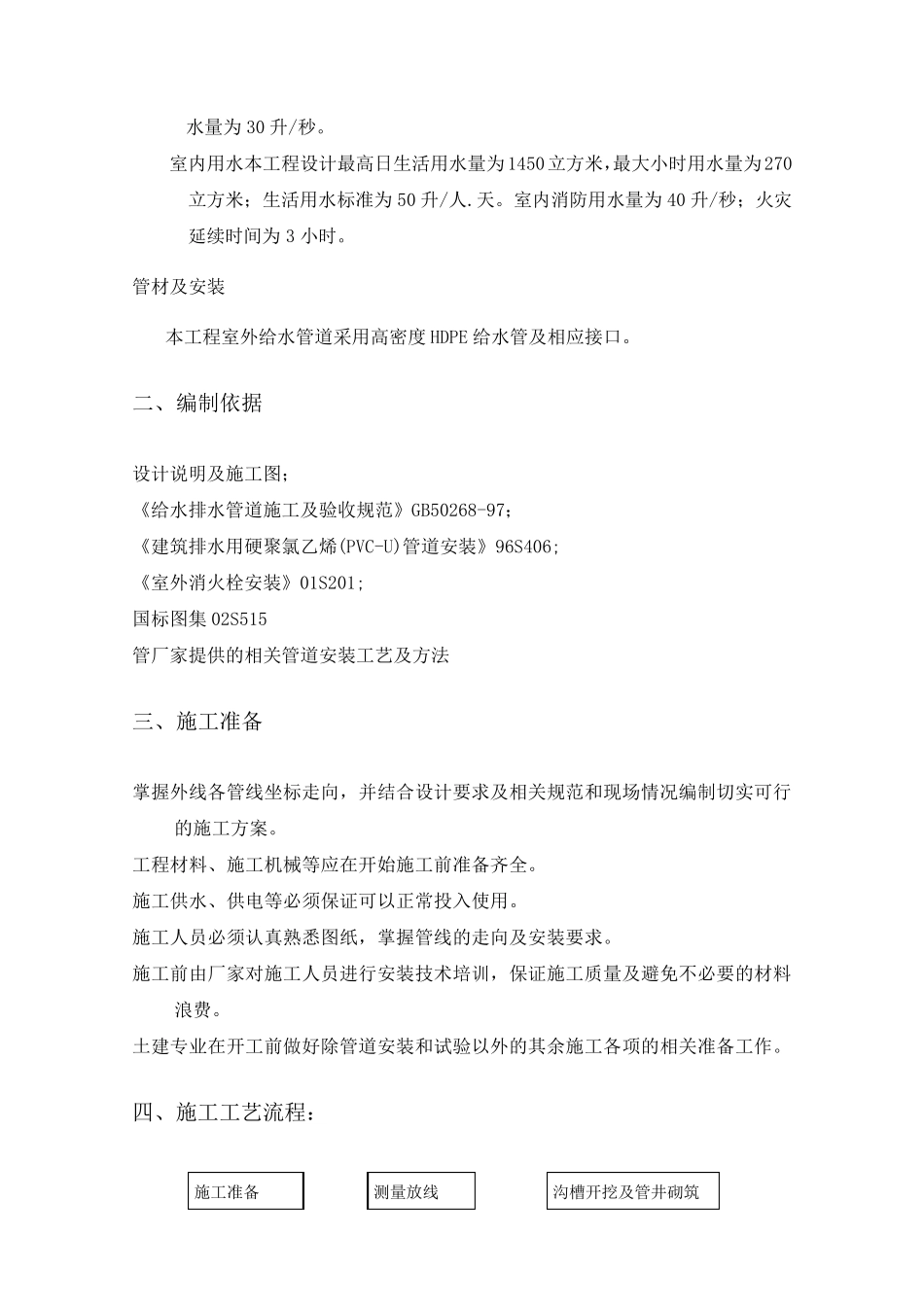

目 录 一、室外给水系统工程概况 市政给水管道简介 本工程室外给水管道接自两路市政自来水管道，常年水压为；两路供水管路的水表井水表前管道及设备由市政施工，水表以后室外给水管道由我单位施工。 主要设备（或用水点）简介 本工程用水分室内和室外两部分，室外用水分为消防和绿化用水，室外消防用水量为30 升/秒。 室内用水本工程设计最高日生活用水量为1450立方米，最大小时用水量为270立方米；生活用水标准为50 升/人.天。室内消防用水量为40 升/秒；火灾延续时间为3 小时。 管材及安装 本工程室外给水管道采用高密度HDPE 给水管及相应接口。 二、编制依据 设计说明及施工图； 《给水排水管道施工及验收规范》GB50268-97； 《建筑排水用硬聚氯乙烯(PVC-U)管道安装》96S406; 《室外消火栓安装》01S201; 国标图集 02S515 管厂家提供的相关管道安装工艺及方法 三、施工准备 掌握外线各管线坐标走向，并结合设计要求及相关规范和现场情况编制切实可行的施工方案。 工程材料、施工机械等应在开始施工前准备齐全。 施工供水、供电等必须保证可以正常投入使用。 施工人员必须认真熟悉图纸，掌握管线的走向及安装要求。 施工前由厂家对施工人员进行安装技术培训，保证施工质量及避免不必要的材料浪费。 土建专业在开工前做好除管道安装和试验以外的其余 施工各项 的相关准备工作 。 四 、施工工艺流 程： 施工准备 测 量放 线 沟 槽 开挖 及管井 砌 筑 五、施工工艺及方法 管道的安装 PE 管道与相邻管道之间的水平净距不宜小于施工及维护要求的开槽宽度及设置阀门并附属构筑物要求的宽度。与热力管等高温、高压、有毒管道之间的水平净距不宜小于。饮用水管道不得敷设在排水管道和污水管道下面。 管道中线与建（构）筑物外墙（柱）皮之间的水平距离不宜小于下列规定：公称外径dn 不大于200mm 时为1m；公称外径dn 大于200mm 时为。 管道基础埋深低于建（构）筑物基础底面时，管道不得敷设在建（构）筑物地基扩散角受压区以内，扩散角可采用45o。 管道埋设深度：管道一般在地面下处敷设，位于车行道或铺砌地面的管道，管顶覆土深度≮，位于人行道或绿化带的管道，管顶覆土深度≮，当不能满足上述要求时，应按国标 95S222/7 的做法采取措施。同时管道的敷设深度应在冰冻线200mm 以下敷设。 管道穿越道路时的套管内径不宜小于PE 管公称外径加300mm；与其它管线有交叉或平行部位应符合相关规...
