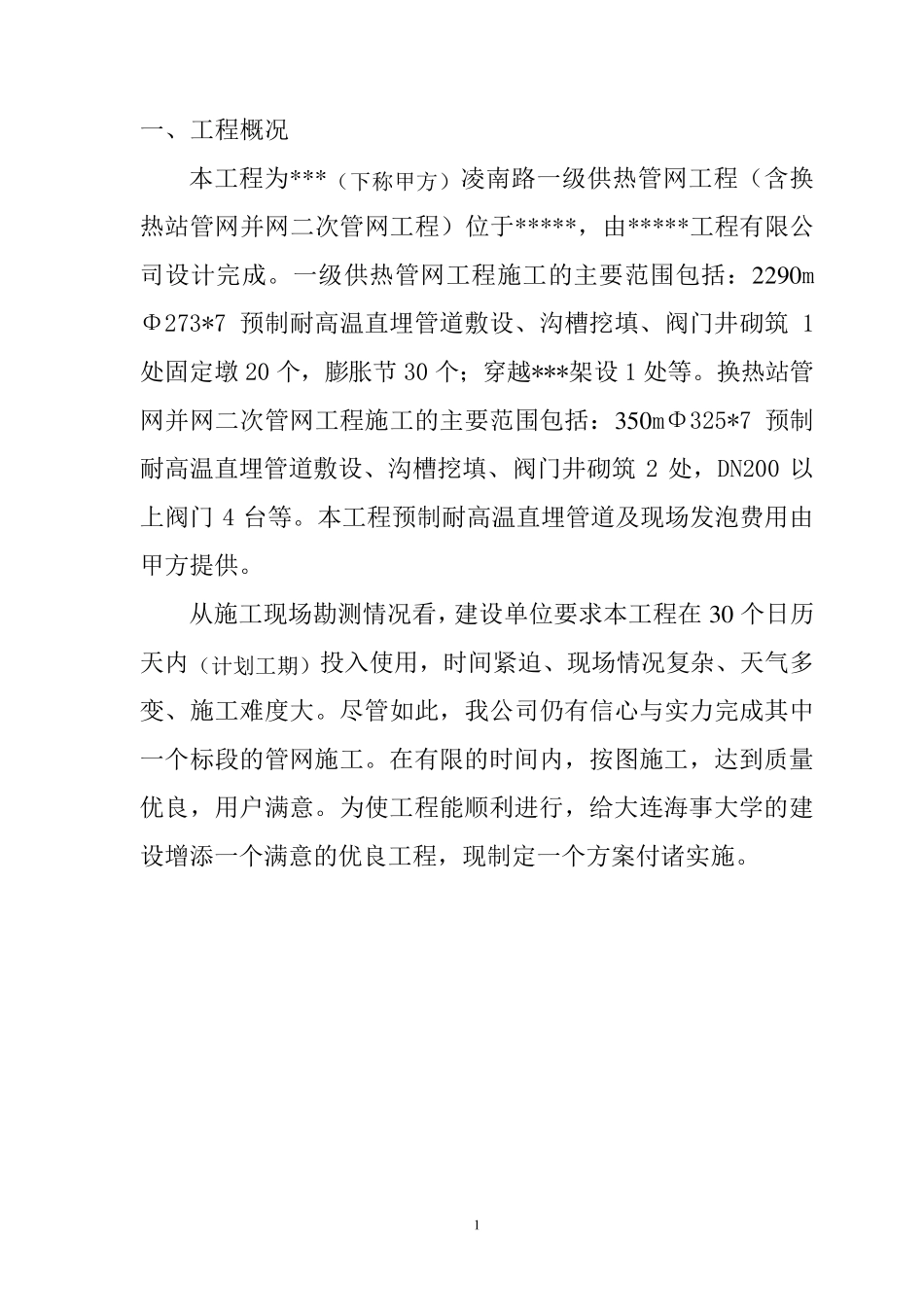

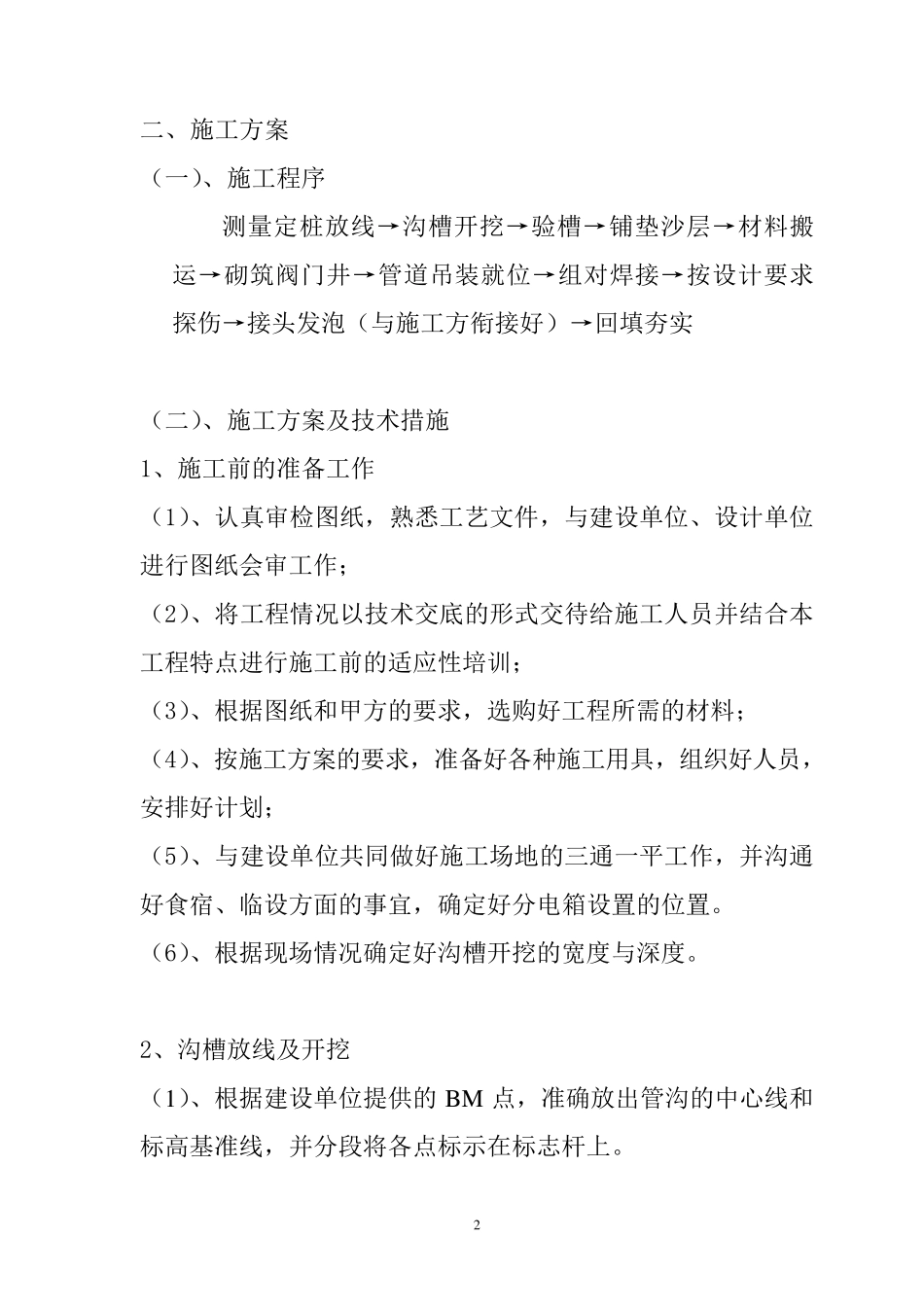

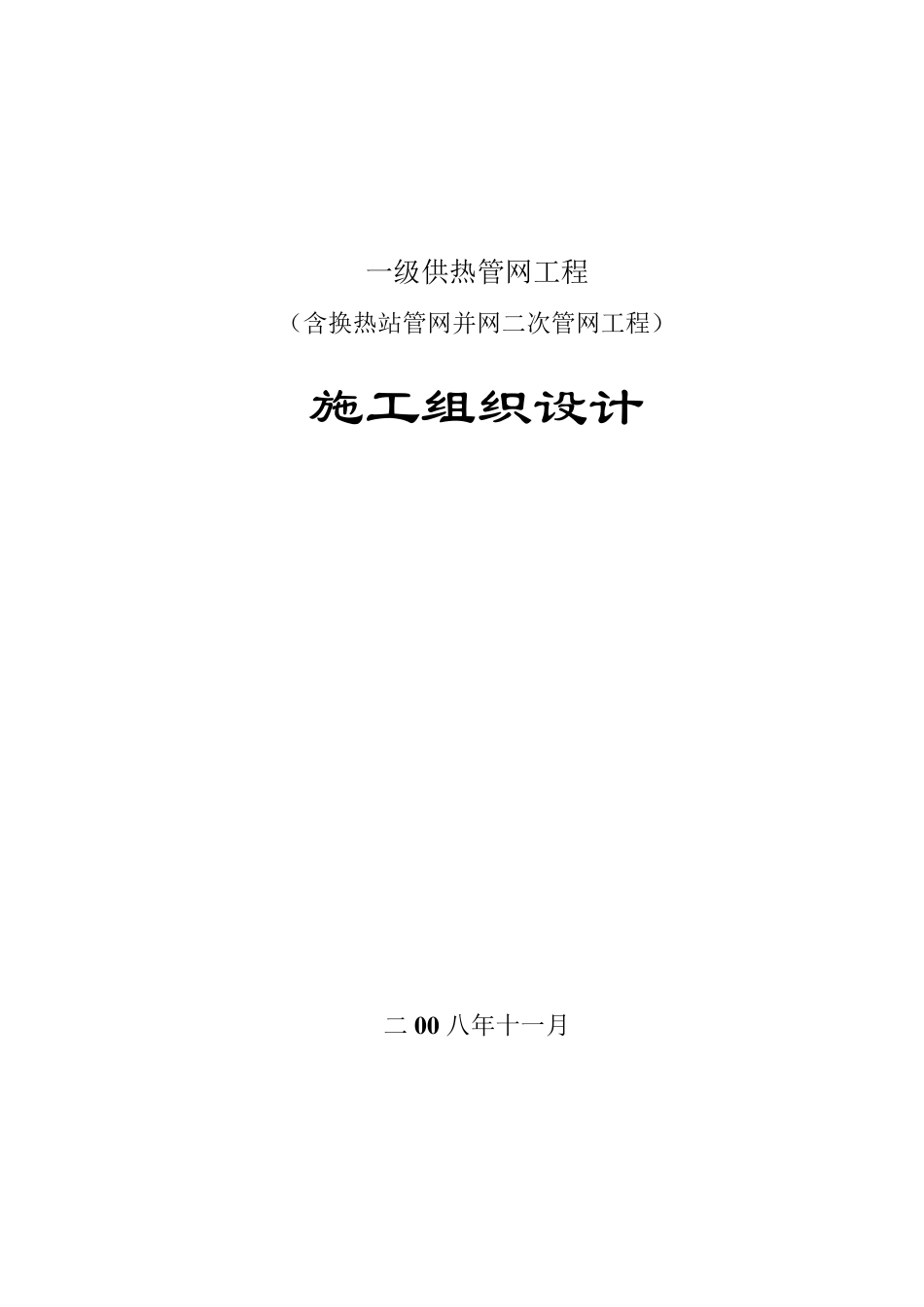

一级供热管网工程 （含换热站管网并网二次管网工程） 施工组织设计 二 0 0 八年十一月 1 一、工程概况 本工程为* * * （下称甲方）凌南路一级供热管网工程（含换热站管网并网二次管网工程）位于* * * * * ，由* * * * * 工程有限公司设计完成。一级供热管网工程施工的主要范围包括：2 2 9 0 mΦ273*7 预制耐高温直埋管道敷设、沟槽挖填、阀门井砌筑 1处固定墩 20 个，膨胀节 30 个；穿越***架设1 处等。换热站管网并网二次管网工程施工的主要范围包括：3 5 0 mΦ325*7 预制耐高温直埋管道敷设、沟槽挖填、阀门井砌筑 2 处，DN200 以上阀门 4 台等。本工程预制耐高温直埋管道及现场发泡费用由甲方提供。 从施工现场勘测情况看，建设单位要求本工程在 3 0 个日历天内（计划工期）投入使用，时间紧迫、现场情况复杂、天气多变、施工难度大。尽管如此，我公司仍有信心与实力完成其中一个标段的管网施工。在有限的时间内，按图施工，达到质量优良，用户满意。为使工程能顺利进行，给大连海事大学的建设增添一个满意的优良工程，现制定一个方案 付 诸 实施。 2 二、施工方案 （一）、施工程序 测量定桩放线→沟槽开挖→验槽→铺垫沙层→材料搬运→砌筑阀门井→管道吊装就位→组对焊接→按设计要求探伤→接头发泡（与施工方衔接好）→回填夯实 （二）、施工方案及技术措施 1、施工前的准备工作 （1）、认真审检图纸，熟悉工艺文件，与建设单位、设计单位进行图纸会审工作； （2）、将工程情况以技术交底的形式交待给施工人员并结合本工程特点进行施工前的适应性培训； （3）、根据图纸和甲方的要求，选购好工程所需的材料； （4）、按施工方案的要求，准备好各种施工用具，组织好人员，安排好计划； （5）、与建设单位共同做好施工场地的三通一平工作，并沟通好食宿、临设方面的事宜，确定好分电箱设置的位置。 （6）、根据现场情况确定好沟槽开挖的宽度与深度。 2、沟槽放线及开挖 （1）、根据建设单位提供的 BM 点，准确放出管沟的中心线和标高基 准线，并分段 将各点标示 在 标志 杆 上 。 3 （2 ）、沟槽的挖掘原则上采用机械施工，但遇有障碍物不便或有地下设施时，应采用人工挖掘，顺序应先主管线后支管线。 （3）、沟槽挖掘的宽度及深度详见图纸，挖好后与建设单位共同验槽。 （4）、将挖掘出的多余泥土及岩石按建设单位指定地点排放并留出部分泥土以备回填。 3、...
