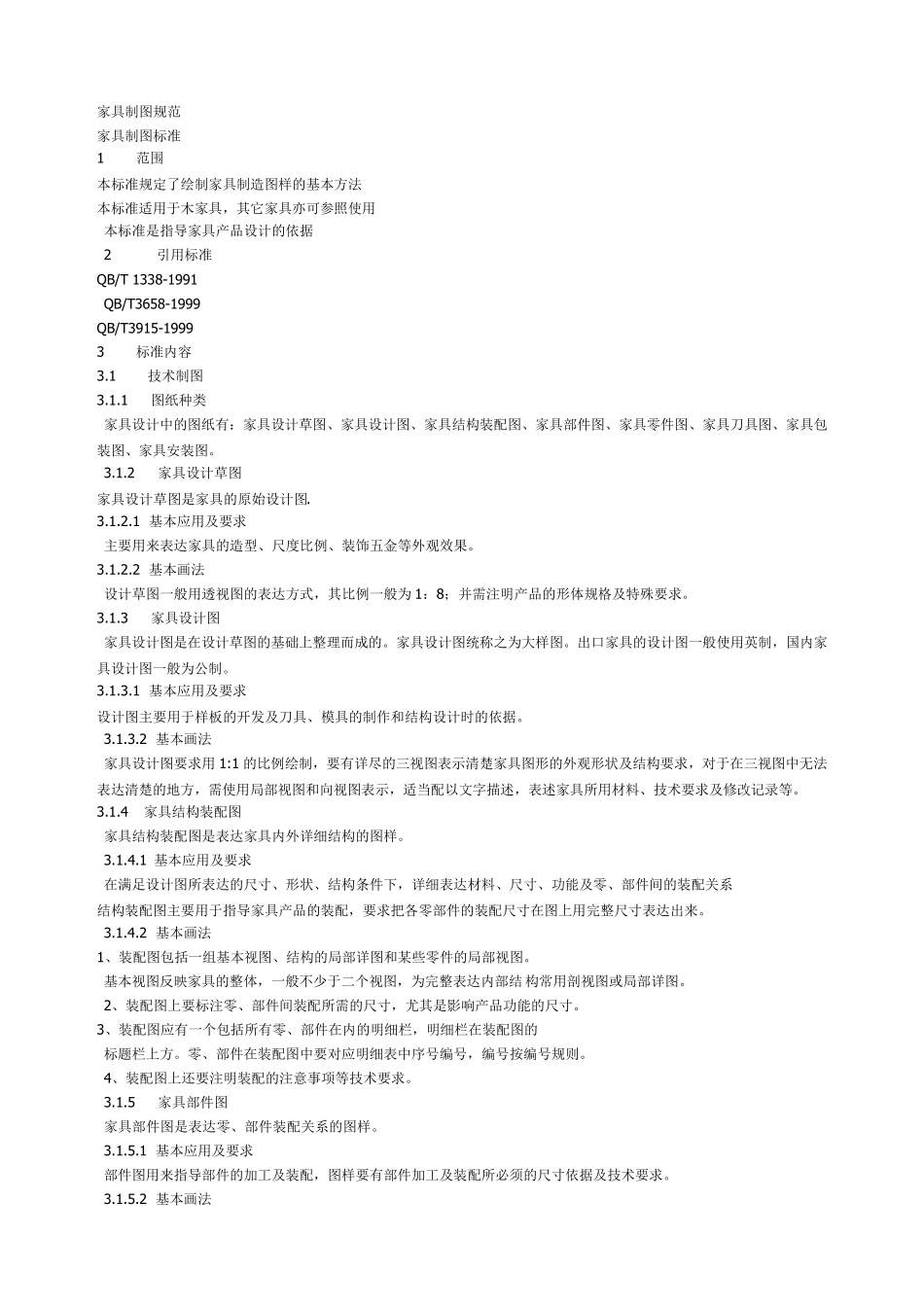

家具制图规范

家具制图规范 家具制图标准 1 范围 本标准规定了绘制家具制造图样的基本方法 本标准适用于木家具，其它家具亦可参照使用 本标准是指导家具产品设计的依据 2 引用标准 QB/T 1338-1991 QB/T3658-1999 QB/T3915-1999 3 标准内容 3.1 技术制图 3.1.1 图纸种类 家具设计中的图纸有：家具设计草图、家具设计图、家具结构装配图、家具部件图、家具零件图、家具刀具图、家具包装图、家具安装图。 3.1.2 家具设计草图 家具设计草图是家具的原始设计图. 3.1.2.1 基本应用及要求 主要用来表达家具的造型、尺度比例、装饰五金等外观效果。 3.1.2.2 基本画法 设计草图一般用透视图的表达方式，其比例一般为 1：8；并需注明产品的形体规格及特殊要求。 3.1.3 家具设计图 家具设计图是在设计草图的基础上整理而成的。家具设计图统称之为大样图。出口家具的设计图一般使用英制，国内家具设计图一般为公制。 3.1.3.1 基本应用及要求 设计图主要用于样板的开发及刀具、模具的制作和结构设计时的依据。 3.1.3.2 基本画法 家具设计图要求用1:1 的比例绘制，要有详尽的三视图表示清楚家具图形的外观形状及结构要求，对于在三视图中无法表达清楚的地方，需使用局部视图和向视图表示，适当配以文字描述，表述家具所用材料、技术要求及修改记录等。 3.1.4 家具结构装配图 家具结构装配图是表达家具内外详细结构的图样。 3.1.4.1 基本应用及要求 在满足设计图所表达的尺寸、形状、结构条件下，详细表达材料、尺寸、功能及零、部件间的装配关系 结构装配图主要用于指导家具产品的装配，要求把各零部件的装配尺寸在图上用完整尺寸表达出来。 3.1.4.2 基本画法 1、装配图包括一组基本视图、结构的局部详图和某些零件的局部视图。 基本视图反映家具的整体，一般不少于二个视图，为完整表达内部结 构常用剖视图或局部详图。 2、装配图上要标注零、部件间装配所需的尺寸，尤其是影响产品功能的尺寸。 3、装配图应有一个包括所有零、部件在内的明细栏，明细栏在装配图的 标题栏上方。零、部件在装配图中要对应明细表中序号编号，编号按编号规则。 4、装配图上还要注明装配的注意事项等技术要求。 3.1.5 家具部件图 家具部件图是表达零、部件装配关系的图样。 3.1.5.1 基本应用及要求 部件图用来指导部件的加工及装配，图样要有部件加工及装配所必须的尺寸依据及技术要求。 3.1.5.2 基本画法 1、主视图除表达部件的...
