富士VG5N变频器参数及操作面板说明书

富士VG5N变频器参数及操作面板说明书_第1页
1/24
富士VG5N变频器参数及操作面板说明书_第2页
2/24
富士VG5N变频器参数及操作面板说明书_第3页
3/24

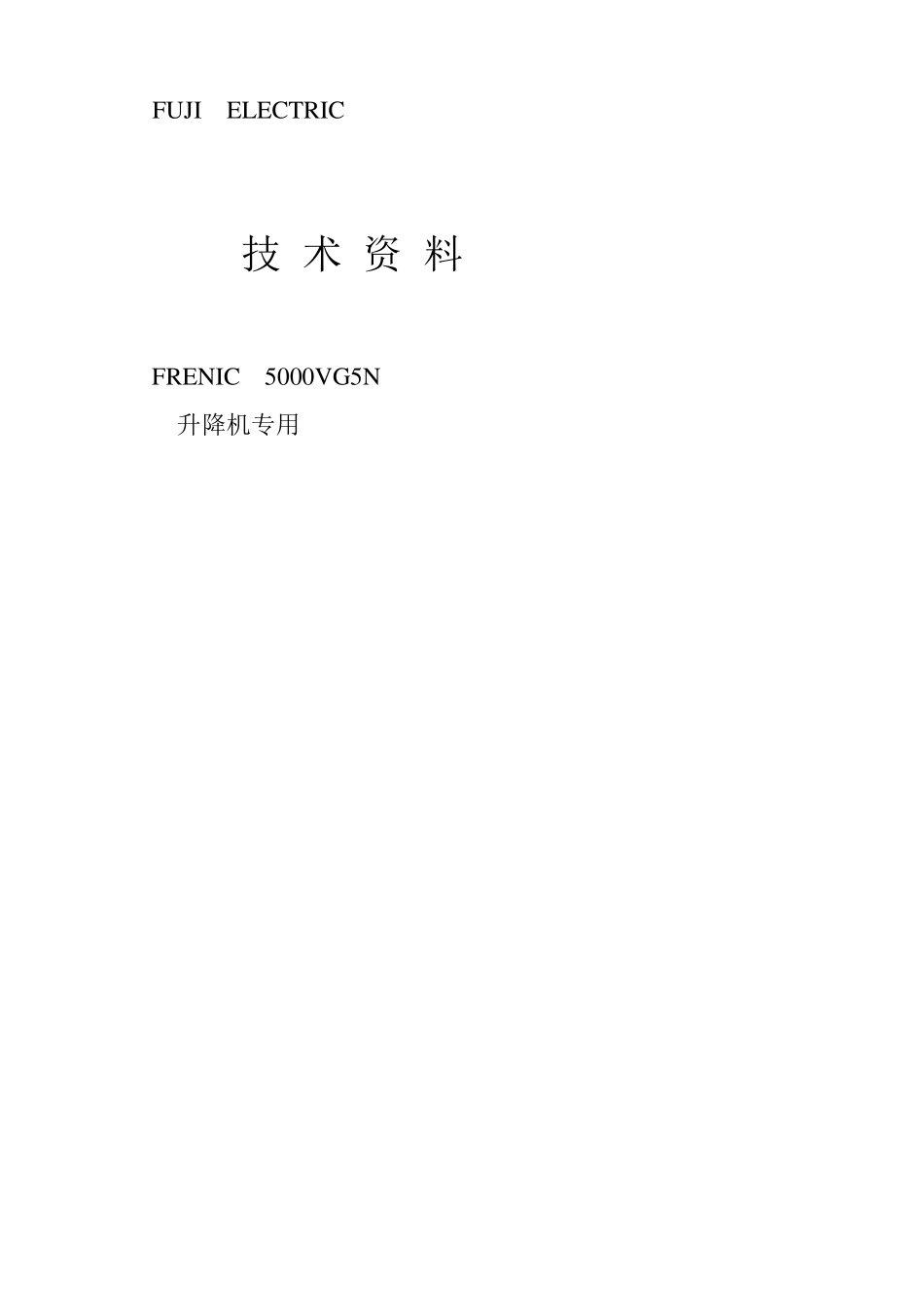

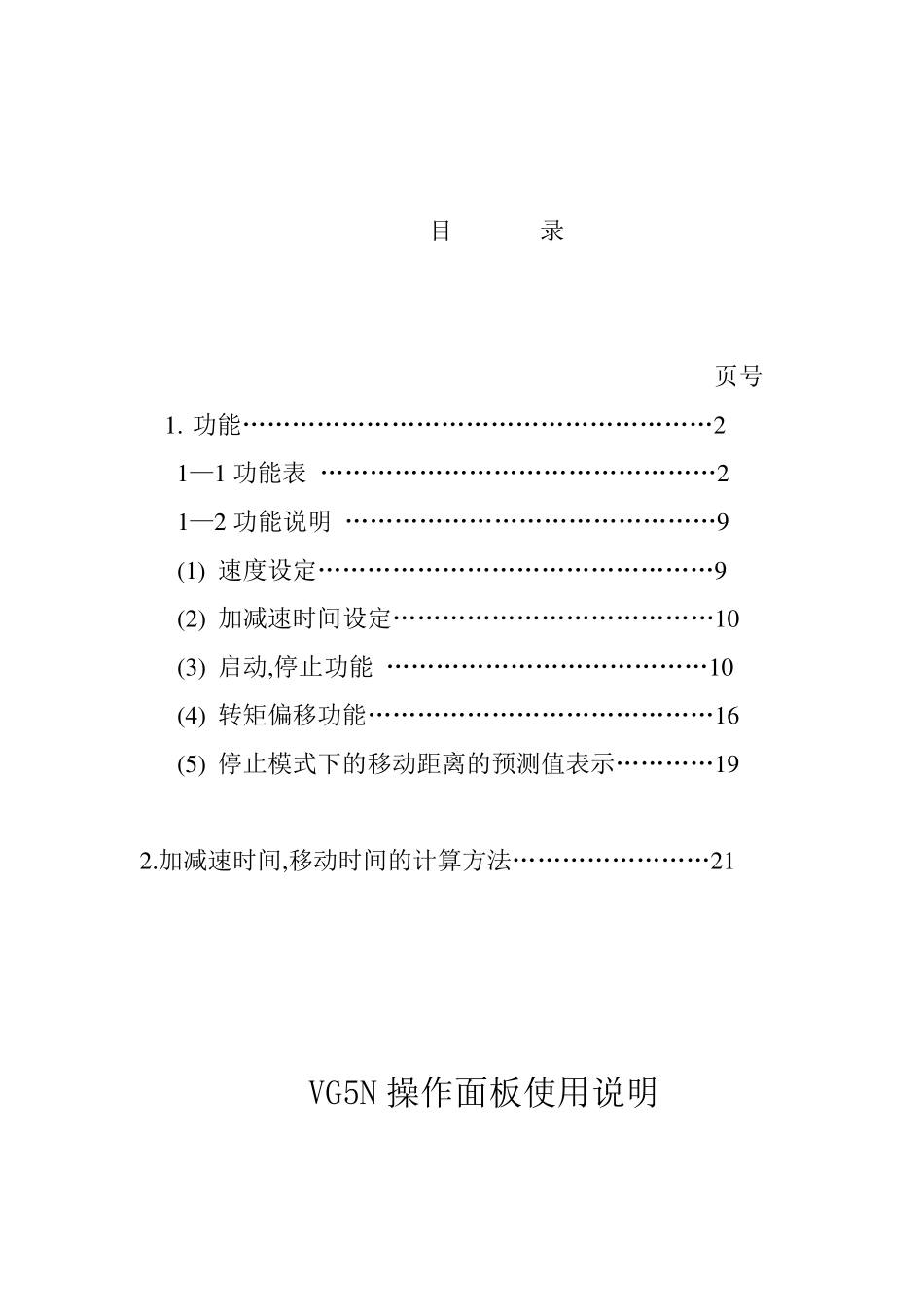

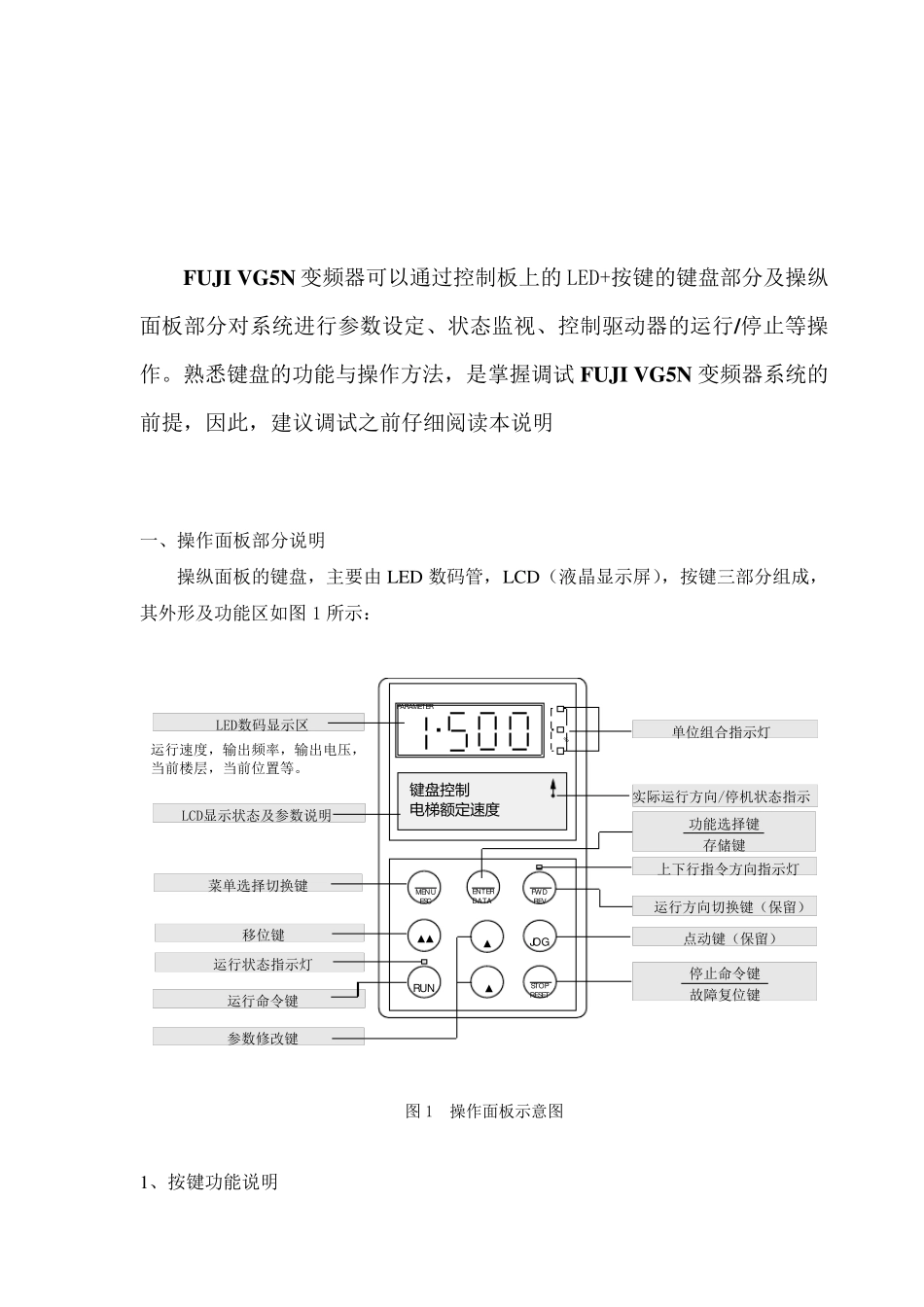

FUJI ELECTRIC 技 术 资 料 FRENIC 5000VG5N 升降机专用 目 录 页号 1 . 功能…………………………………………………2 1 —1 功能表 …………………………………………2 1 —2 功能说明 ………………………………………9 (1 ) 速度设定…………………………………………9 (2 ) 加减速时间设定…………………………………1 0 (3 ) 启动,停止功能 …………………………………1 0 (4 ) 转矩偏移功能……………………………………1 6 (5 ) 停止模式下的移动距离的预测值表示…………1 9 2 .加减速时间,移动时间的计算方法……………………2 1 VG5N 操作面板使用说明 FU JI V G5N 变频器可以通过控制板上的LED+按键的键盘部分及操纵面板部分对系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。熟悉键盘的功能与操作方法,是掌握调试 FU JI V G5N 变频器系统的前提,因此,建议调试之前仔细阅读本说明 一、操作面板部分说明 操纵面板的键盘,主要由 LED 数码管,LCD(液晶显示屏),按键三部分组成,其外形及功能区如图 1 所示: ENTERDATAFWDREV▲▲▲▲RUNSTOPRESETJOG%PARAMETER.键 盘 控 制电梯额定速度 LED数码显示区 运行速度,输出频率,输出电压,当前楼层,当前位置等。 LCD显示状态及参数说明 菜单选择切换键 运行状态指示灯 参数修改键 单位组合指示灯 实际运行方向/停机状态指示 功能选择键 存储键 上下行指令方向指示灯 运行方向切换键(保留) 点动键(保留) 停止命令键故障复位键 运行命令键 MENU ESC 移位键 图 1 操作面板示意图 1、按键功能说明 表1-1 操作面板功能表 按键 名称 功能 ESCMENU 菜单键/ 退出键 停机/运行状态与菜单状态的切换;菜单操作时,回到前一个状态 DATAENTER 存储键 完成参数的存储确认;菜单操作时,进入下一个状态 增键 功能码、功能组或设定参数递增 减键 功能码、功能组或设定参数递减 移位键 在运行状态或停机状态时,可循环切换LED 显示参数;设定数据时,可以选择设定数据的修改位,相应选定的位处于闪烁状态。 RUN 运行键 在面板控制方式下,用于启动运行;在参数调谐时用于启动调谐过程。 STOPRESET 停止 / 复 位键 在面板控制方式时,用于停机操作;在参数调谐过程中用于中断调谐;故障报警状态(任何操作方式 下)用于复位操作。 JOG 点动键 保留 FW DREV...
