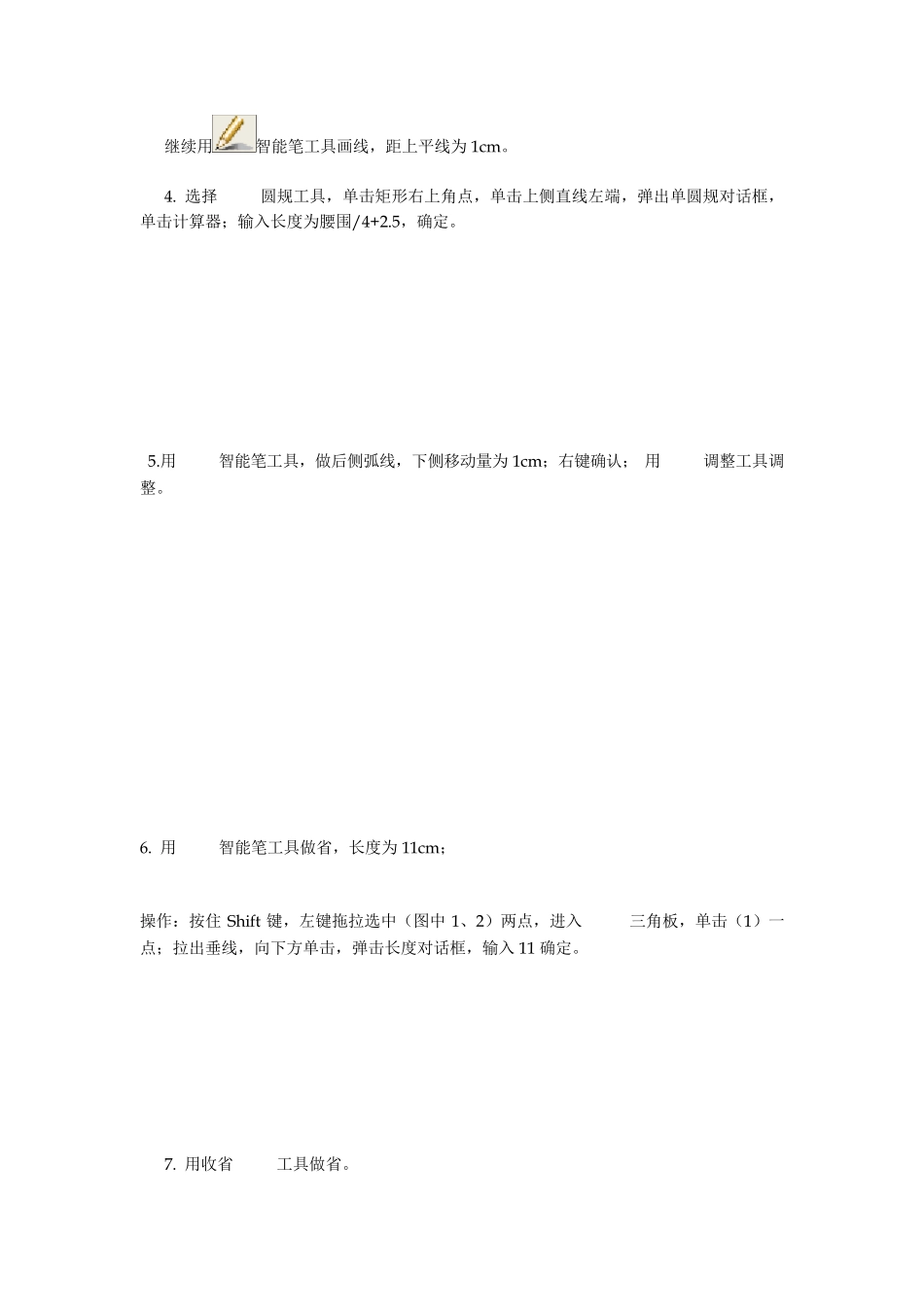

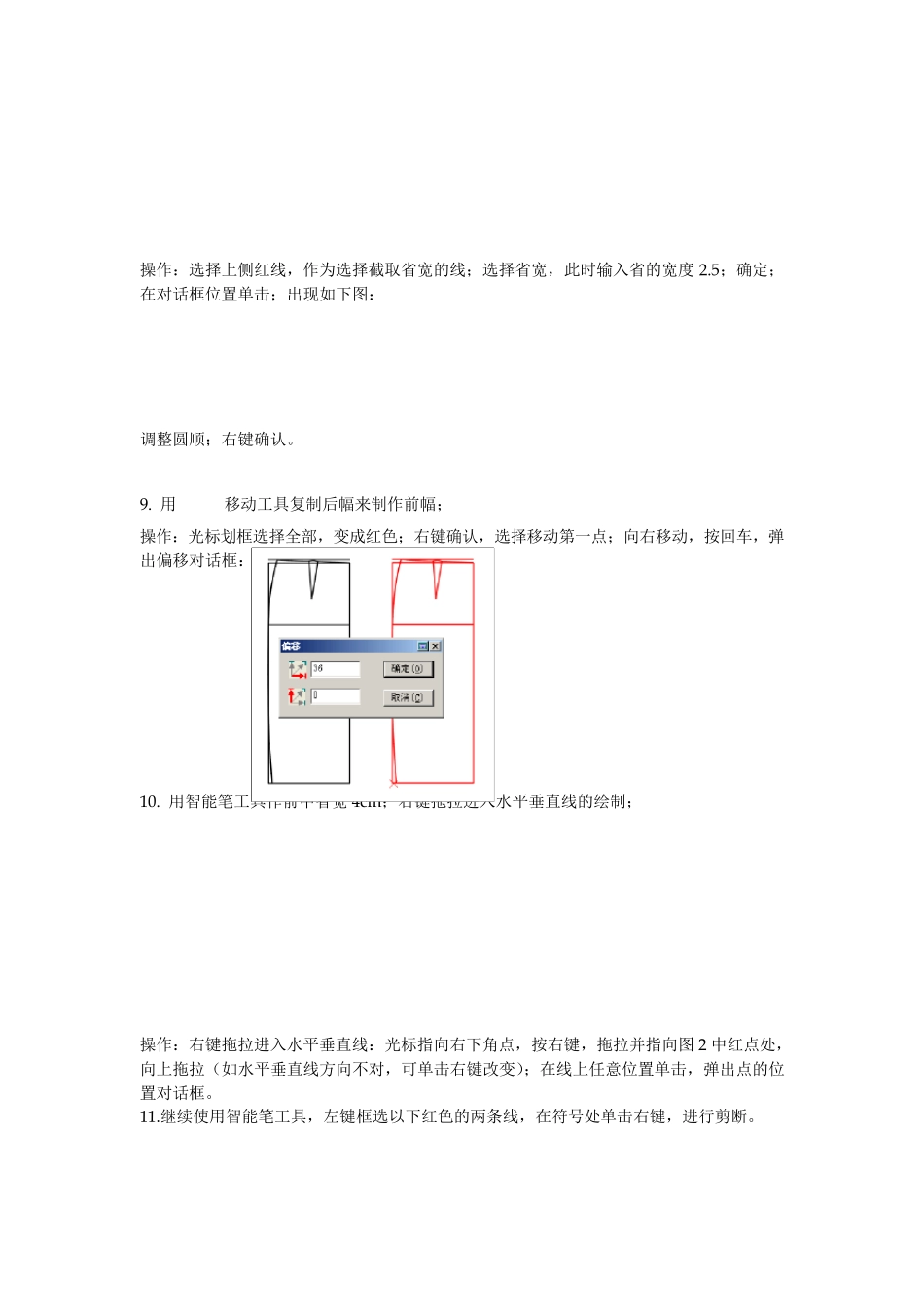

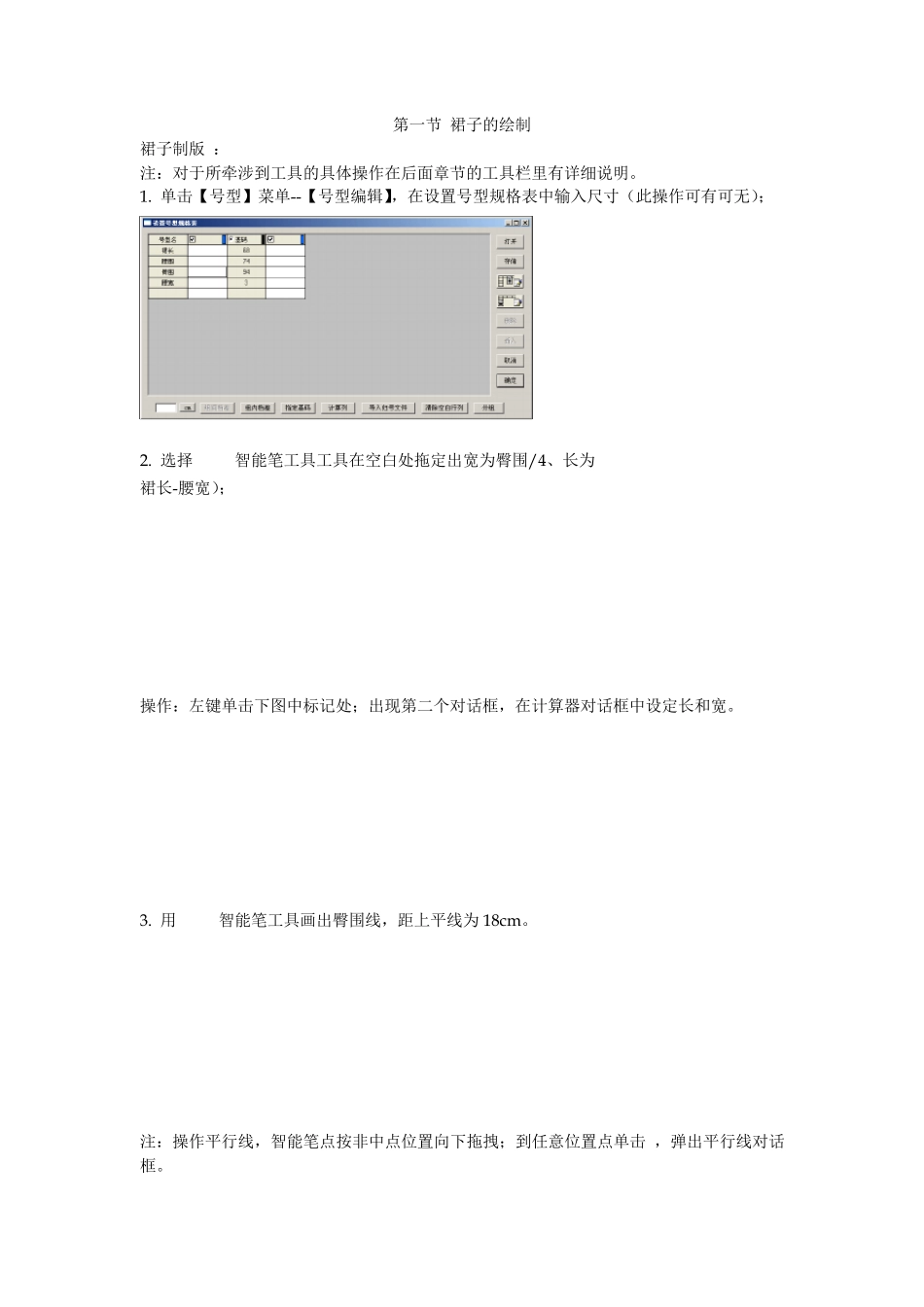

第一节 裙子的绘制 裙子制版 : 注:对于所牵涉到工具的具体操作在后面章节的工具栏里有详细说明。 1. 单击【号型】菜单--【号型编辑】,在设置号型规格表中输入尺寸(此操作可有可无); 2. 选择智能笔工具工具在空白处拖定出宽为臀围/4、长为 裙长-腰宽); 操作:左键单击下图中标记处;出现第二个对话框,在计算器对话框中设定长和宽。 3. 用智能笔工具画出臀围线,距上平线为18cm 。 注:操作平行线,智能笔点按非中点位置向下拖拽;到任意位置点单击 ,弹出平行线对话框。 继续用智能笔工具画线,距上平线为1cm。 4. 选择圆规工具,单击矩形右上角点,单击上侧直线左端,弹出单圆规对话框,单击计算器;输入长度为腰围/4+2.5,确定。 5.用智能笔工具,做后侧弧线,下侧移动量为1cm;右键确认; 用调整工具调整。 6. 用智能笔工具做省,长度为11cm; 操作:按住Shift键,左键拖拉选中(图中1、2)两点,进入三角板,单击(1)一点;拉出垂线,向下方单击,弹击长度对话框,输入11 确定。 7. 用收省工具做省。 操作:选择上侧红线,作为选择截取省宽的线;选择省宽,此时输入省的宽度2.5;确定;在对话框位置单击;出现如下图: 调整圆顺;右键确认。 9. 用移动工具复制后幅来制作前幅; 操作:光标划框选择全部,变成红色;右键确认,选择移动第一点;向右移动,按回车,弹出偏移对话框: 10. 用智能笔工具作前中省宽4cm ;右键拖拉进入水平垂直线的绘制; 操作:右键拖拉进入水平垂直线:光标指向右下角点,按右键,拖拉并指向图2 中红点处,向上拖拉(如水平垂直线方向不对,可单击右键改变);在线上任意位置单击,弹出点的位置对话框。 11.继续使用智能笔工具,左键框选以下红色的两条线,在符号处单击右键,进行剪断。 12.使用智能笔工具,在上侧做腰头,(按住空格键,转动鼠标滚轮,可放大、缩小窗口。) 操作:矩形长为腰围+3;宽为腰宽× 2 13.使用剪刀工具(用于从结构线或辅助线上拾取纸样); 操作方法(二种): ①单击或框选围成纸样的线,最后单击右键确认,系统按最大区域形成纸样; ②按住Shift 键,单击形成纸样的区域,则有颜色填充,可连续单击多个区域,最后击右键确认。 右键确认后,剪刀工具即变成衣片辅助线工具 (从结构线上为纸样拾取内部线) 14.使用布纹线工具,在布纹线处单击右键,改变布纹线方向。如上图。 15.单击1 区域,双击左键,弹出纸样资料对话框,...
