富怡服装CAD裤子的绘制

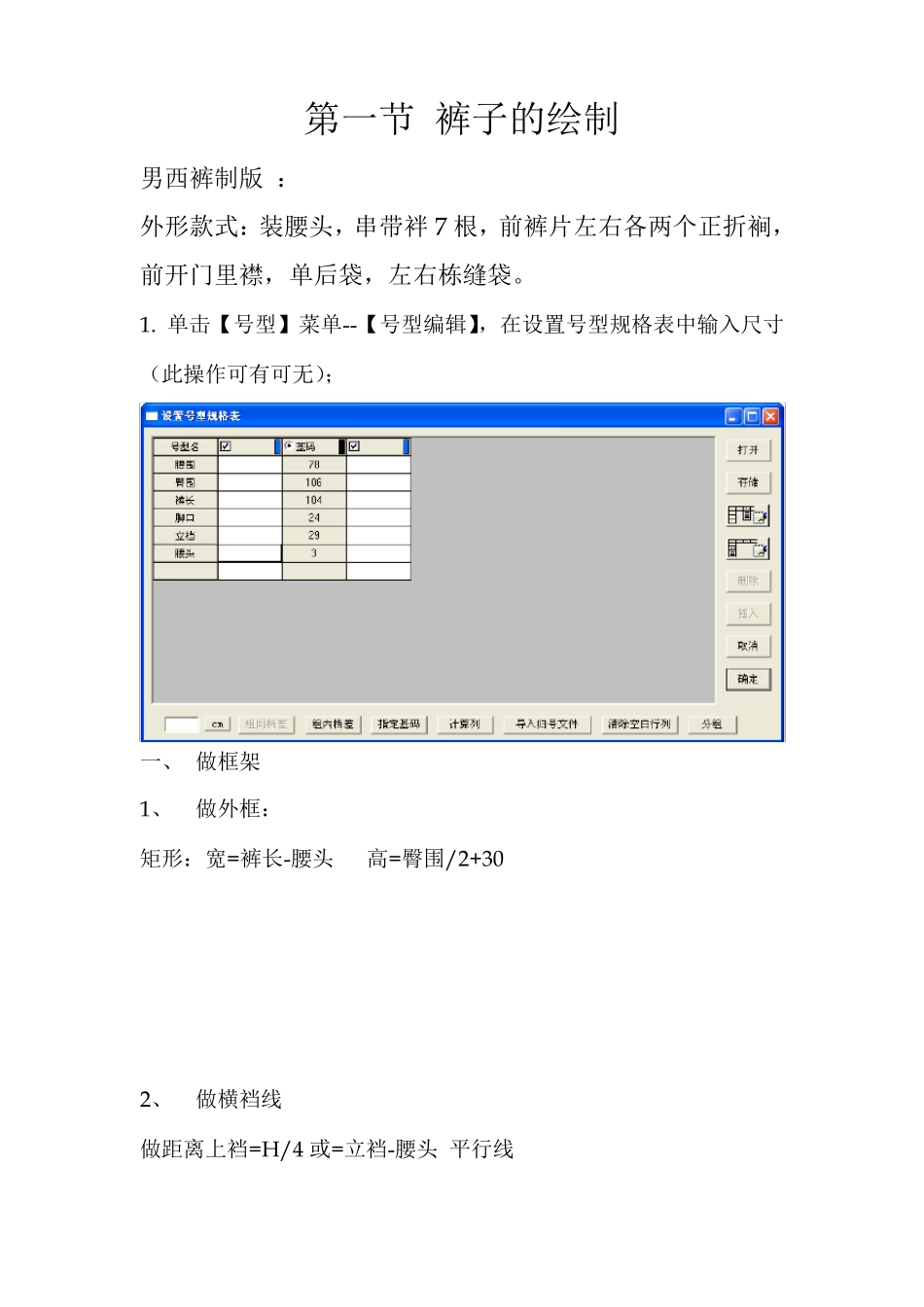

富怡服装CAD裤子的绘制_第1页
1/14

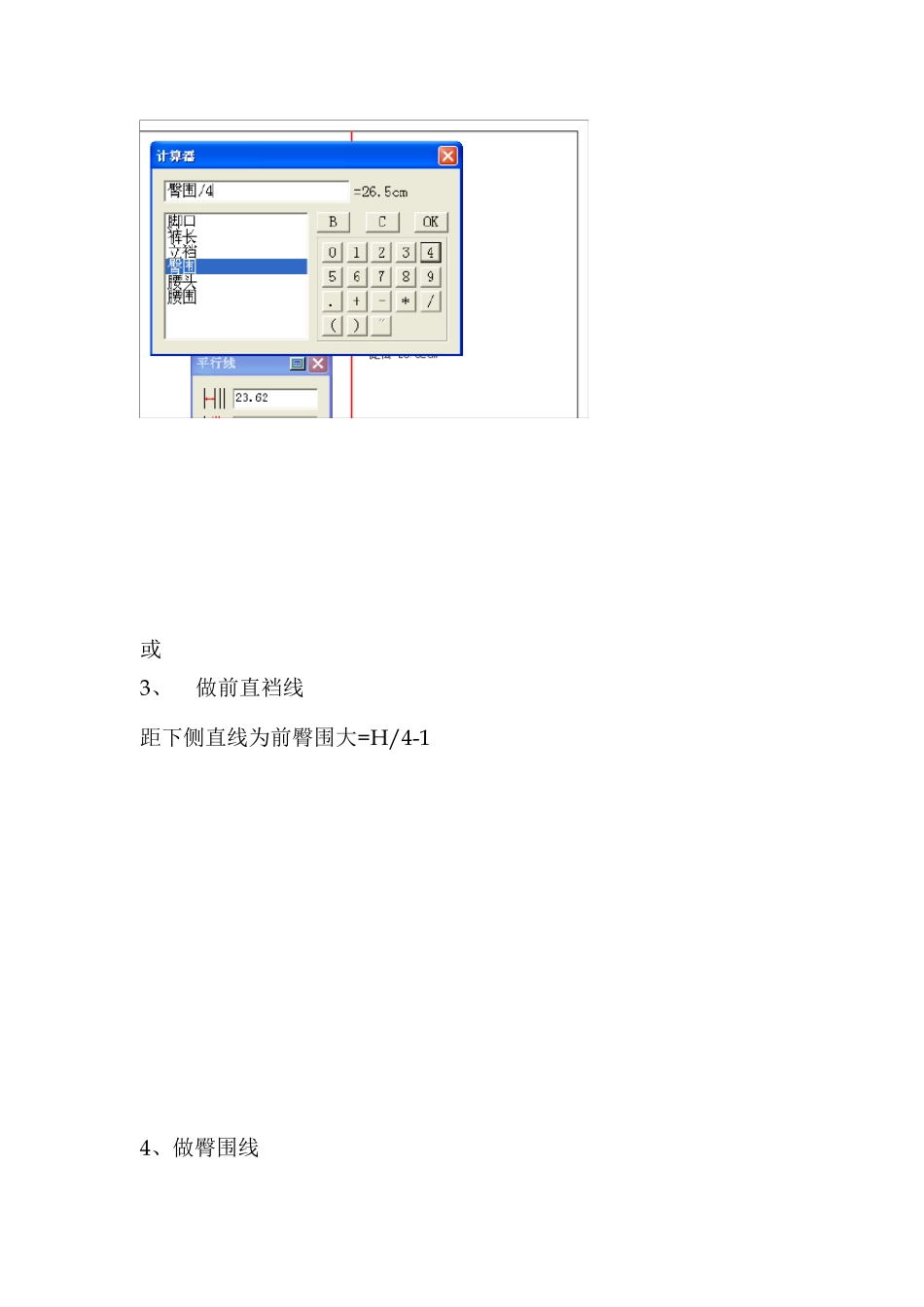

富怡服装CAD裤子的绘制_第2页
2/14

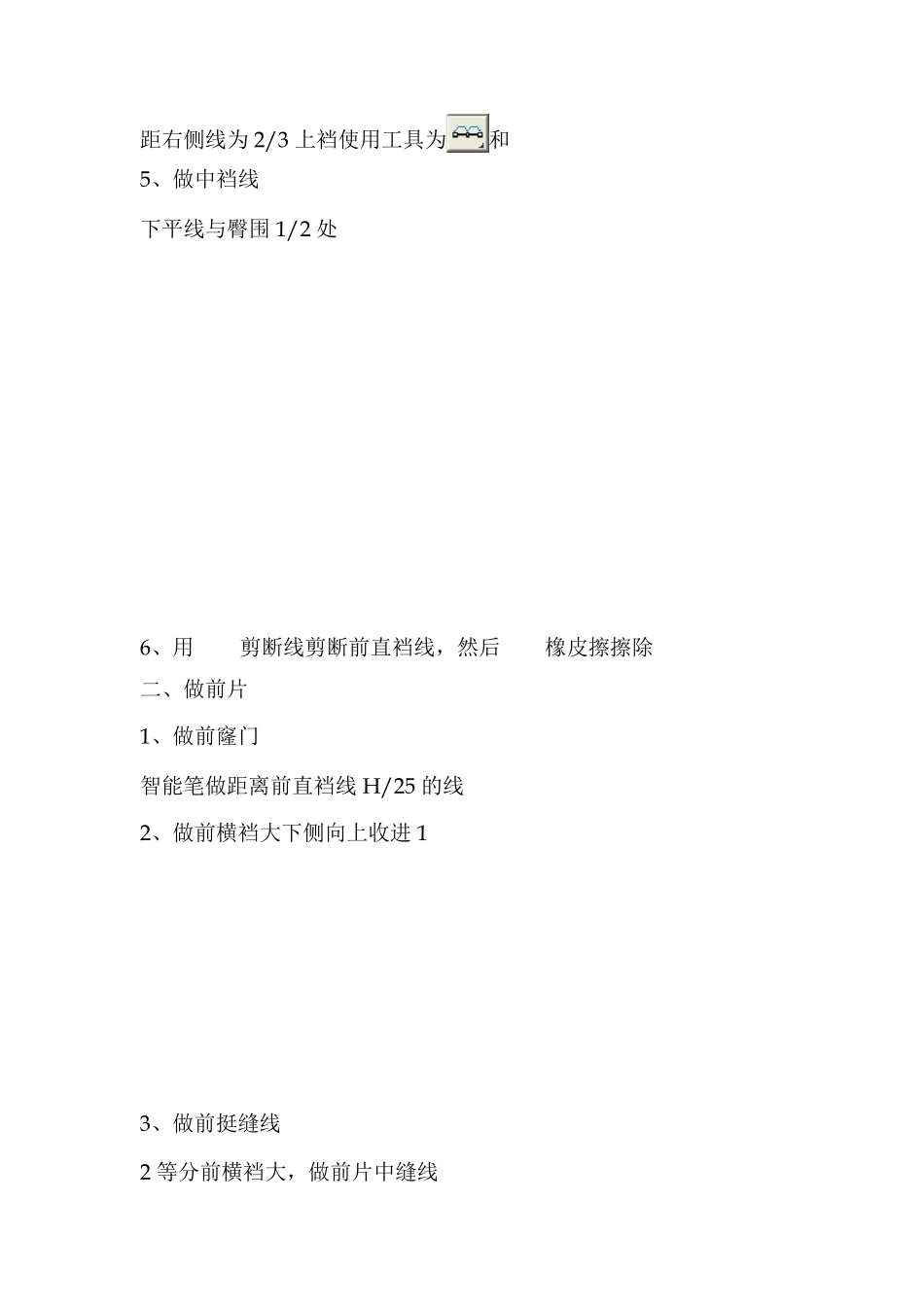

富怡服装CAD裤子的绘制_第3页
3/14
第一节 裤子的绘制 男西裤制版 : 外形款式:装腰头,串带袢7 根,前裤片左右各两个正折裥,前开门里襟,单后袋,左右栋缝袋。 1. 单击【号型】菜单--【号型编辑】,在设置号型规格表中输入尺寸(此操作可有可无); 一、 做框架 1、 做外框: 矩形:宽=裤长-腰头 高=臀围/2+30 2、 做横裆线 做距离上裆=H /4 或=立裆-腰头 平行线 或 3、 做前直裆线 距下侧直线为前臀围大=H /4-1 4、做臀围线 距右侧线为2/3 上裆使用工具为和 5、做中裆线 下平线与臀围 1/2 处 6、用剪断线剪断前直裆线,然后橡皮擦擦除 二、做前片 1、做前窿门 智能笔做距离前直裆线H /25 的线 2、做前横裆大下侧向上收进 1 3、做前挺缝线 2 等分前横裆大,做前片中缝线 4、 做前中裆大 使用线上反向等距工具(按 Shift 键)输入双向总长为=臀围/5+2 5、做前裤口 双向总长为脚口-2 6、 前裆角平分线:“角平分线”、3cm 角度线工具:操作步骤:选择参考线,选择参考点,对话框输入长度和角度。 7、 2. 选择智能笔工具工具在空白处拖定出宽为臀围/4、长为 裤长-腰头); 操作:左键单击下图中标记处;出现第二个对话框,在计算器对话框中设定长和宽。 3. 用智能笔工具画出臀围线,距上平线为18cm 。 注:操作平行线,智能笔点按非中点位置向下拖拽;到任意位置点单击 ,弹出平行线对话框。 继续用智能笔工具画线,距上平线为 1cm 。 4. 选择圆规工具,单击矩形右上角点,单击上侧直线左端,弹出单圆规对话框,单击计算器;输入长度为腰围/4+2.5,确定。 5.用智能笔工具,做后侧弧线,下侧移动量为 1cm ;右键确认; 用调整工具调整。 6. 用智能笔工具做省,长度为11cm; 操作:按住Shift键,左键拖拉选中(图中1、2)两点,进入三角板,单击(1)一点;拉出垂线,向下方单击,弹击长度对话框,输入 11 确定。 7. 用收省工具做省。 操作:选择上侧红线,作为选择截取省宽的线;选择省宽,此时输入省的宽度2.5;确定;在对话框位置单击;出现如下图: 调整圆顺;右键确认。 9. 用移动工具复制后幅来制作前幅; 操作:光标划框选择全部,变成红色;右键确认,选择移动第一点;向右移动,按回车,弹出偏移对话框: 10. 用智能笔工具作前中省宽4cm ;右键拖拉进入水平垂直线的绘 制; 操作:右键拖拉进入水平垂直线:光标指向右下角点,按右键,拖拉并指向图2 中红点处,向上拖拉(如水平垂...
