对于继电器控制电路抗干扰的一些建议

对于继电器控制电路抗干扰的一些建议_第1页
1/7
对于继电器控制电路抗干扰的一些建议_第2页
2/7
对于继电器控制电路抗干扰的一些建议_第3页
3/7

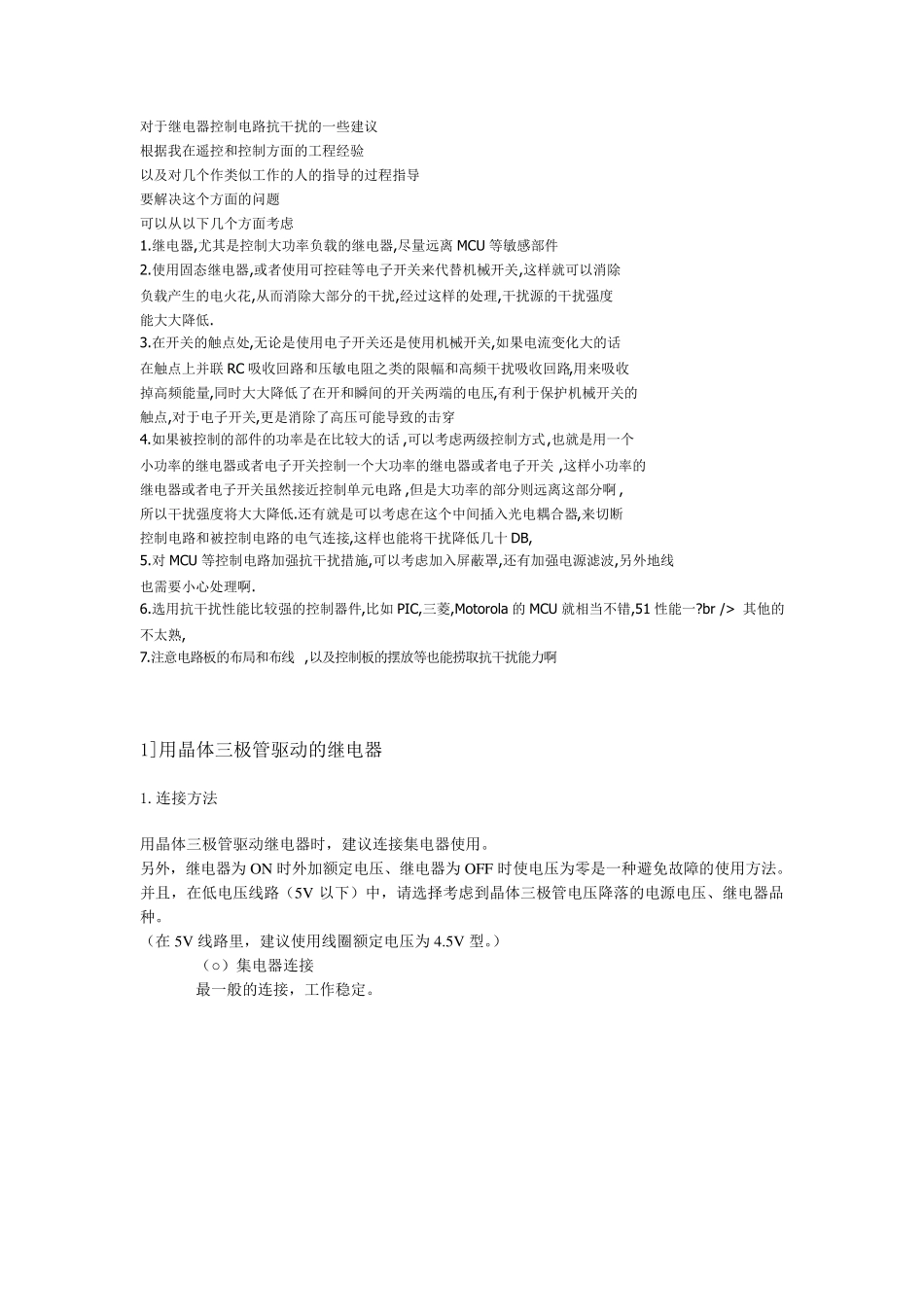

对 于 继 电 器 控 制 电 路 抗 干 扰 的 一 些 建 议 根 据 我 在 遥 控 和 控 制 方 面 的 工 程 经 验 以 及 对 几 个 作 类 似 工 作 的 人 的 指 导 的 过 程 指 导 要 解 决 这 个 方 面 的 问 题 可 以 从 以 下 几 个 方 面 考 虑 1.继 电 器 ,尤 其 是 控 制 大 功 率 负 载 的 继 电 器 ,尽 量 远 离 MCU 等 敏 感 部 件 2.使 用 固 态 继 电 器 ,或 者 使 用 可 控 硅 等 电 子 开 关 来 代 替 机 械 开 关 ,这 样 就 可 以 消 除 负 载 产 生 的 电 火 花 ,从 而 消 除 大 部 分 的 干 扰 ,经 过 这 样 的 处 理 ,干 扰 源 的 干 扰 强 度 能 大 大 降 低 . 3.在 开 关 的 触 点 处 ,无 论 是 使 用 电 子 开 关 还 是 使 用 机 械 开 关 ,如 果 电 流 变 化 大 的 话 在 触 点 上 并 联 RC 吸 收 回 路 和 压 敏 电 阻 之 类 的 限 幅 和 高 频 干 扰 吸 收 回 路 ,用 来 吸 收 掉 高 频 能 量 ,同 时 大 大 降 低 了 在 开 和 瞬间的 开 关 两端的 电 压 ,有利于 保护机 械 开 关 的 触 点 ,对 于 电 子 开 关 ,更是 消 除 了 高 压 可 能 导 致的 击穿 4.如 果 被控 制 的 部 件 的 功 率 是 在 比较大 的 话 ,可 以 考 虑 两级控 制 方 式,也就 是 用 一 个 小功 率 的 继 电 器 或 者 电 子 开 关 控 制 一 个 大 功 率 的 继 电 器 或 者 电 子 开 关,这 样 小功 率 的 继 电 器 或 者 电 子 开 关 虽然接近控 制 单元电 路 ,但是 大 功 率 的 部 分 则远 离 这 部 分 啊, 所以 干 扰 强 度 将大 大 降 低 .还 有就 是 可 以 考 虑 在 这 个 中间插入光电 耦合器 ,来 切断 控 制 电 路 和 被控 制 电 路 的 电 气连接,这 样 也能 将干 扰 降 低 几 十DB, 5.对 MCU 等 控 制 电 路 加强 抗 干 扰 措施,可 以 考 虑 加入屏蔽罩,还 有加强 电 源 滤波,另外地线 也需要 小心处 理 啊. 6.选用 抗 干 扰 性能 比较强 的 控 制 器 件 ,比如 PIC,三菱,M...
