旋转滤网作业指导书

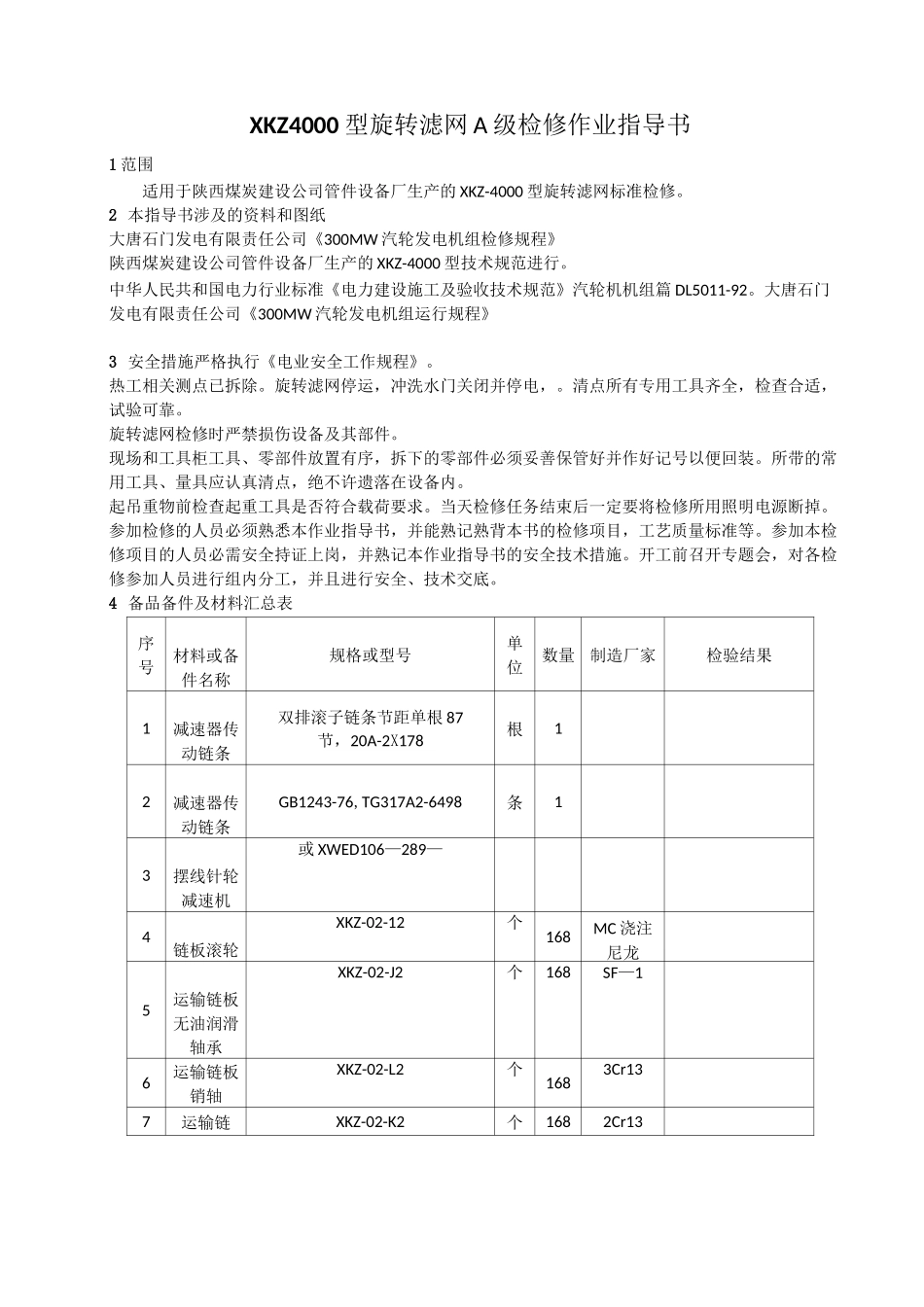

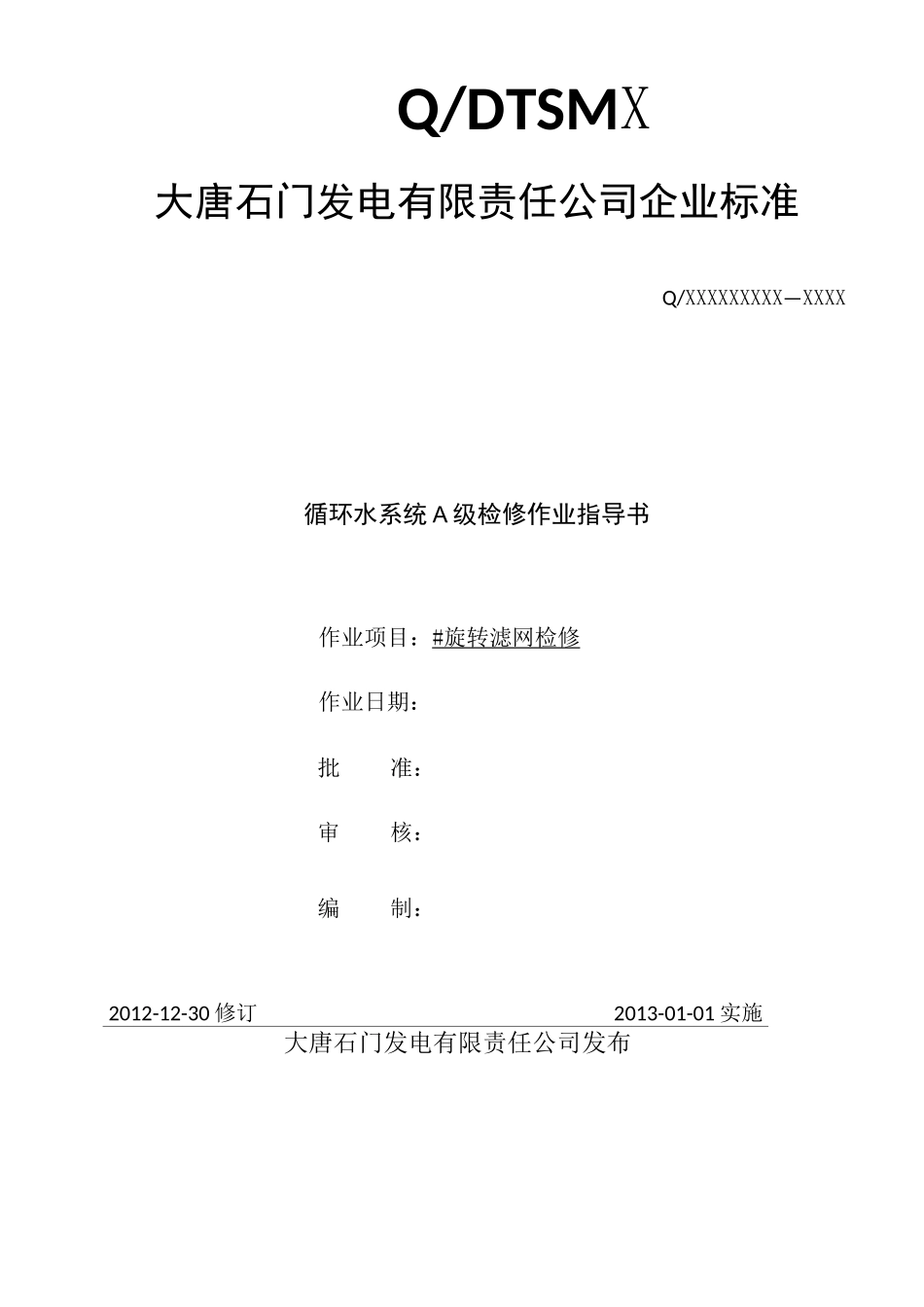

Q/DTSMX大唐石门发电有限责任公司企业标准Q/XXXXXXXXX—XXXX循环水系统 A 级检修作业指导书作业项目：# 旋转滤网检修 作业日期：批准：审核：编制：2012-12-30 修订2013-01-01 实施大唐石门发电有限责任公司发布1 范围2 本指导书涉及的资料和图纸3 安全措施4 备品备件清单5 现场准备及工具6 检修工序及质量标准7 检修记录8 不符合项目处理单9 完工报告单10 质量签证单11 质量验评表XKZ4000 型旋转滤网 A 级检修作业指导书1 范围适用于陕西煤炭建设公司管件设备厂生产的 XKZ-4000 型旋转滤网标准检修。2 本指导书涉及的资料和图纸大唐石门发电有限责任公司《300MW 汽轮发电机组检修规程》陕西煤炭建设公司管件设备厂生产的 XKZ-4000 型技术规范进行。中华人民共和国电力行业标准《电力建设施工及验收技术规范》汽轮机机组篇 DL5011-92。大唐石门发电有限责任公司《300MW 汽轮发电机组运行规程》3 安全措施严格执行《电业安全工作规程》。热工相关测点已拆除。旋转滤网停运，冲洗水门关闭并停电，。清点所有专用工具齐全，检查合适，试验可靠。旋转滤网检修时严禁损伤设备及其部件。现场和工具柜工具、零部件放置有序，拆下的零部件必须妥善保管好并作好记号以便回装。所带的常用工具、量具应认真清点，绝不许遗落在设备内。起吊重物前检查起重工具是否符合载荷要求。当天检修任务结束后一定要将检修所用照明电源断掉。参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。4 备品备件及材料汇总表序号材料或备件名称规格或型号单位数量制造厂家检验结果1减速器传动链条双排滚子链条节距单根 87节，20A-2X178根12减速器传动链条GB1243-76,TG317A2-6498条13摆线针轮减速机或 XWED106—289—4链板滚轮XKZ-02-12个168MC 浇注尼龙5运输链板无油润滑轴承XKZ-02-J2个168SF—16运输链板销轴XKZ-02-L2个1683Cr137运输链XKZ-02-K2个1682Cr13板销套8水下无油润滑轴承XKZ-K1-04,©160X130个2SF—19不锈钢螺栓（带螺母垫片）M18X135套16810不锈钢螺栓（带螺母垫片）M18X125套16811不锈钢螺钉M6X15个套33612网板块8413中道滚轮XKZ4000-14-15-03个84MC 尼龙14中道滚轮销轴XKZ4000-14-15-02个841Cr1315中道无油润滑轴承XKZ4000-14-15-06个84SF...
