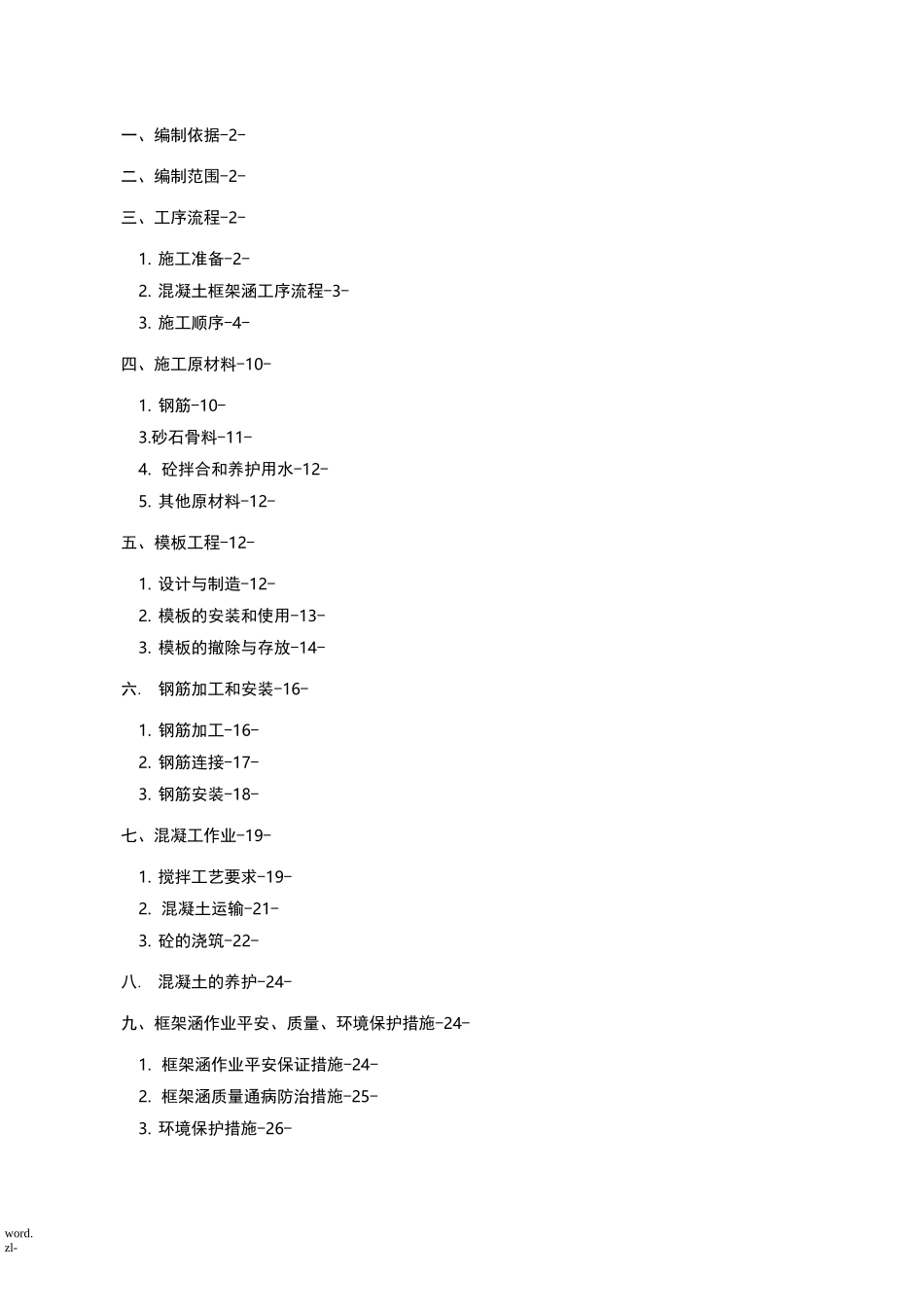

word.zl-一、编制依据-2-二、编制范围-2-三、工序流程-2-1. 施工准备-2-2. 混凝土框架涵工序流程-3-3. 施工顺序-4-四、施工原材料-10-1. 钢筋-10-3.砂石骨料-11-4. 砼拌合和养护用水-12-5. 其他原材料-12-五、模板工程-12-1. 设计与制造-12-2. 模板的安装和使用-13-3. 模板的撤除与存放-14-六. 钢筋加工和安装-16-1. 钢筋加工-16-2. 钢筋连接-17-3. 钢筋安装-18-七、混凝工作业-19-1. 搅拌工艺要求-19-2. 混凝土运输-21-3. 砼的浇筑-22-八. 混凝土的养护-24-九、框架涵作业平安、质量、环境保护措施-24-1. 框架涵作业平安保证措施-24-2. 框架涵质量通病防治措施-25-3. 环境保护措施-26-word.zl-一、编制依据1. ?客运专线铁路桥涵工程施工技术指南?TZ213—20052. ?客运专线铁路桥涵工程施工质量验收暂行标准?铁建立[2005]160 号3. ?客运专线铁路桥涵工程施工质量验收补充标准?铁建立[2005]160 号4. ?铁路混凝土与砌体工程施工技术指南?TB10424—20035. ?客运专线铁路路基工程施工技术指南?TZ212—20056. ?铁路混凝土工程施工技术指南?TZ212—20057. ?铁路混凝土构造耐久性设计暂行规定?铁建立[2005]157 号二、编制范围新建铁路合福线 XX 至 XX 段 XX 车站改扩建工程，里程范围 DK468+546.88〜DK469+160.34 内钢筋混凝土框架涵。DK468+717.4 为排洪涵，孔径为 1-2.0*2.5m，净高2.5 米；DK468+904.8 为排洪涵，孔径为 1-3.0*3.5m，净高 3.5 米；L1DK5+870 孔径为 1-2.0*2.5m，净高 2.5 米；L2DK5+550 孔径为 1-2.0*2.5m，净高 2.5 米；L2DK5+925 孔径为1-1.5*2m，净高 2 米；。三、工序流程就地浇筑施工钢筋混凝土框架涵。1.施工准备1.1 场地准备测量放样挖基范围，并进展场地平整。施工场地内设置地面排水坡度、四周设置排水沟进展地表水去除。施工前，应查明现场范围内的地下构筑物和各种地下管线的位置及标高等，并采取必要的措施，以免因施工而造成损坏。word.zl-1.2 技术准备word.zl-施工设计图纸及有关施工资料到位后，组织技术人员进展图纸复核，组织相关人员培训、学习相关技术标准及施工细那么、设计文件，做好涵洞施工的技术准备工作。并且对技术人员进展技术交底，交底内容包括：施工方法、施工工艺、施工平安、机械使用等。1.3 测量放样准确放样、测量挖基的位置、尺寸、高程及涵洞两侧原地面标高，定出基坑开挖范围，将轴线控制线延长至坑外适当位置加以固定并妥善保护。2....
