SMT-MSD元件管理

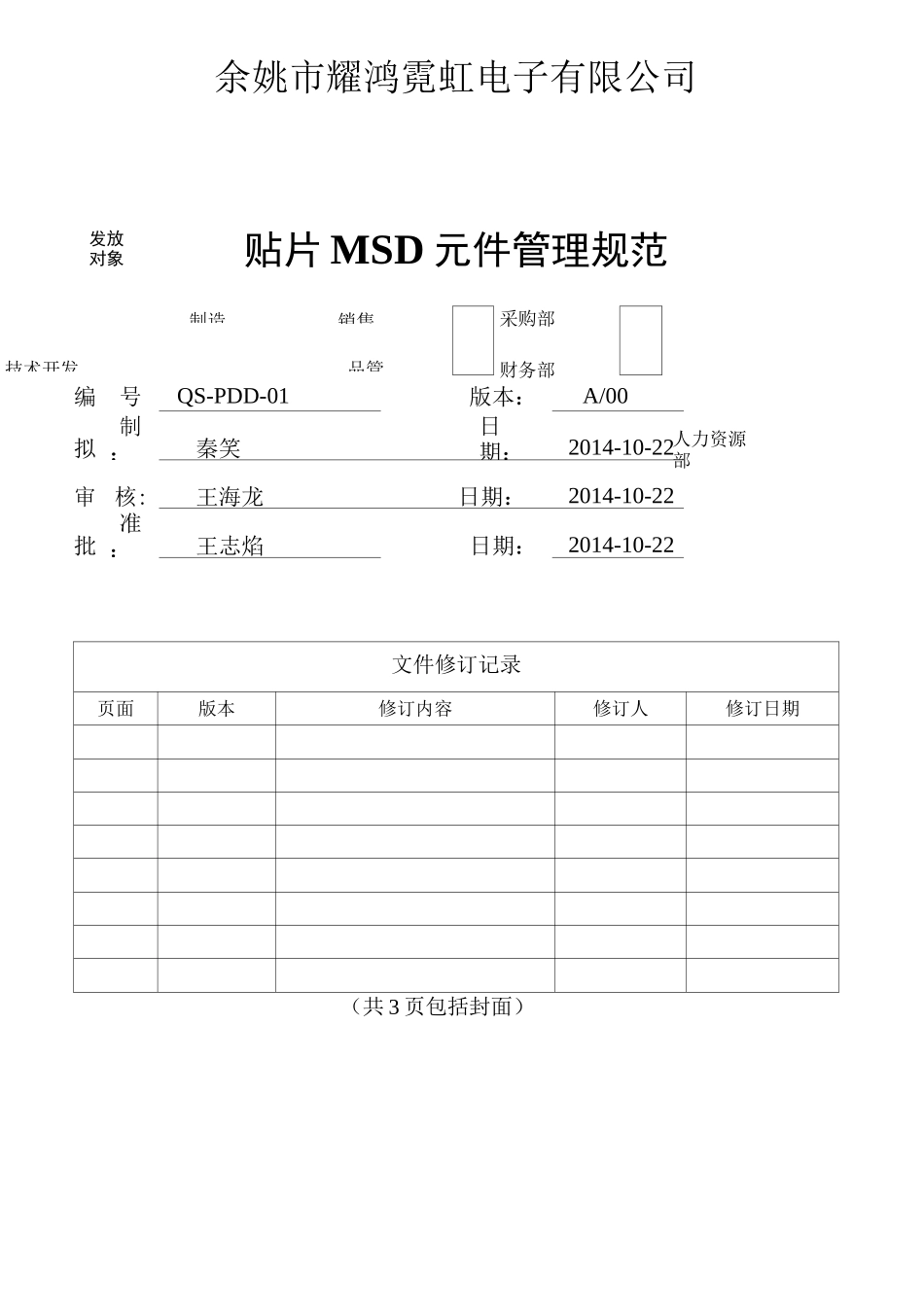

SMT-MSD元件管理_第1页
1/9

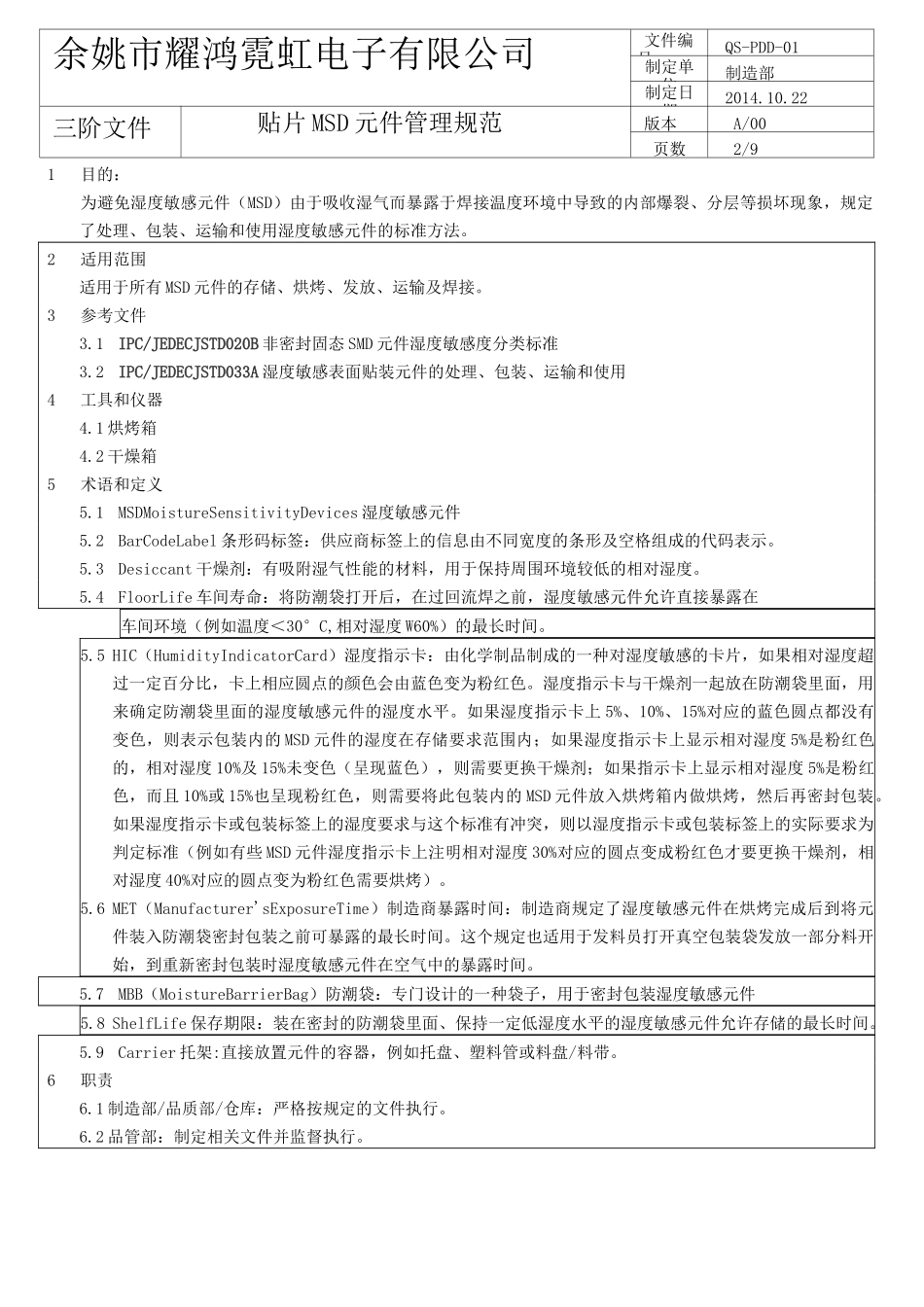

SMT-MSD元件管理_第2页
2/9

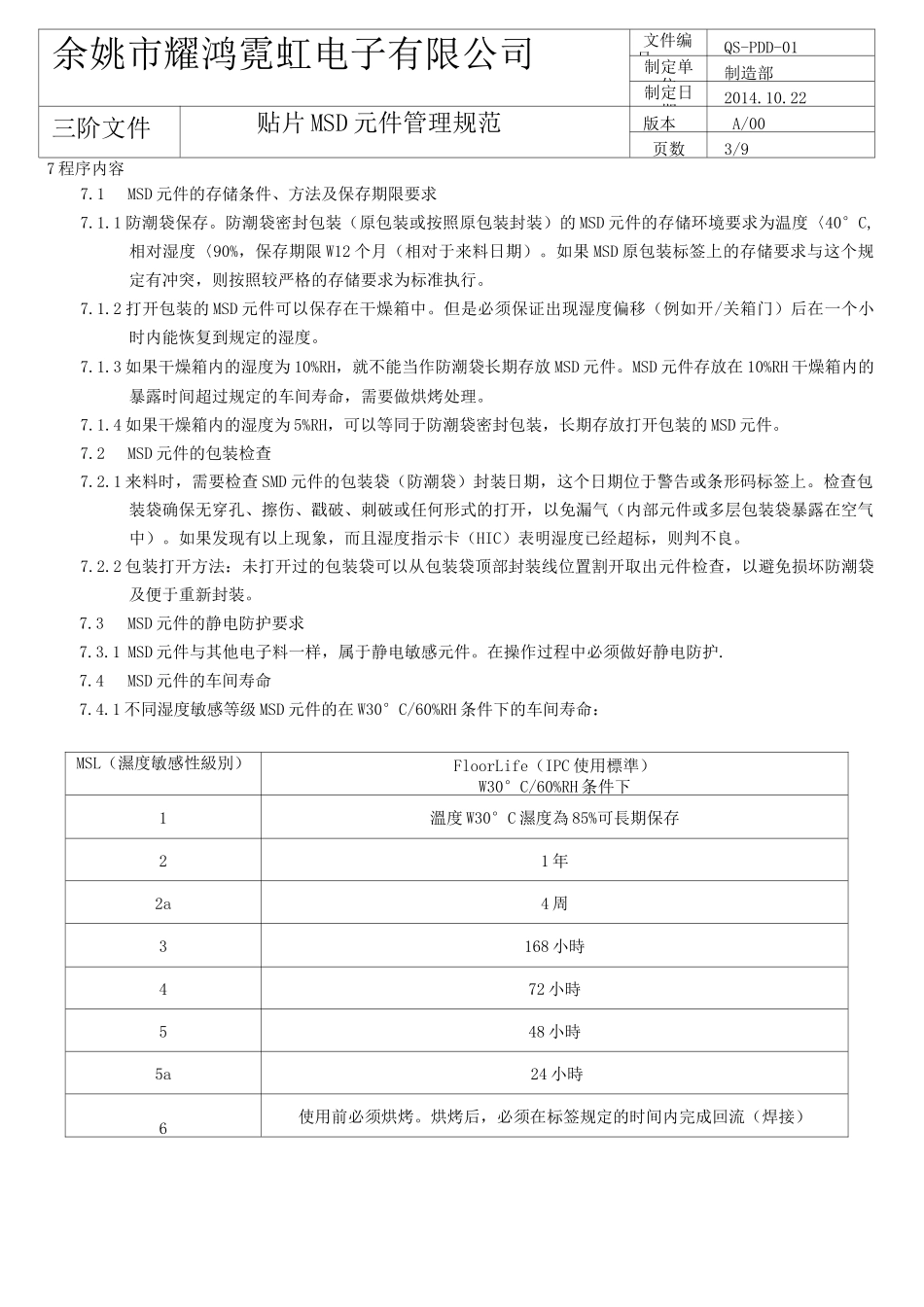

SMT-MSD元件管理_第3页
3/9
发放对象制造技术开发销售品管采购部财务部余姚市耀鸿霓虹电子有限公司贴片 MSD 元件管理规范编号:QS-PDD-01版本:A/00拟制:秦笑日期:2014-10-22审 核:王海龙日期:2014-10-22批准:王志焰日期:2014-10-22文件修订记录页面版本修订内容修订人修订日期(共 3 页包括封面)人力资源部余姚市耀鸿霓虹电子有限公司文件编号QS-PDD-01制定单位制造部制定日期2014.10.22三阶文件贴片 MSD 元件管理规范版本A/00页数2/91目的:为避免湿度敏感元件(MSD)由于吸收湿气而暴露于焊接温度环境中导致的内部爆裂、分层等损坏现象,规定了处理、包装、运输和使用湿度敏感元件的标准方法。2适用范围适用于所有 MSD 元件的存储、烘烤、发放、运输及焊接。3参考文件3.1IPC/JEDECJSTD020B 非密封固态 SMD 元件湿度敏感度分类标准3.2IPC/JEDECJSTD033A 湿度敏感表面贴装元件的处理、包装、运输和使用4工具和仪器4.1 烘烤箱4.2 干燥箱5术语和定义5.1MSDMoistureSensitivityDevices 湿度敏感元件5.2BarCodeLabel 条形码标签:供应商标签上的信息由不同宽度的条形及空格组成的代码表示。5.3Desiccant 干燥剂:有吸附湿气性能的材料,用于保持周围环境较低的相对湿度。5.4FloorLife 车间寿命:将防潮袋打开后,在过回流焊之前,湿度敏感元件允许直接暴露在车间环境(例如温度<30°C,相对湿度 W60%)的最长时间。5.5 HIC(HumidityIndicatorCard)湿度指示卡:由化学制品制成的一种对湿度敏感的卡片,如果相对湿度超过一定百分比,卡上相应圆点的颜色会由蓝色变为粉红色。湿度指示卡与干燥剂一起放在防潮袋里面,用来确定防潮袋里面的湿度敏感元件的湿度水平。如果湿度指示卡上 5%、10%、15%对应的蓝色圆点都没有变色,则表示包装内的 MSD 元件的湿度在存储要求范围内;如果湿度指示卡上显示相对湿度 5%是粉红色的,相对湿度 10%及 15%未变色(呈现蓝色),则需要更换干燥剂;如果指示卡上显示相对湿度 5%是粉红色,而且 10%或 15%也呈现粉红色,则需要将此包装内的 MSD 元件放入烘烤箱内做烘烤,然后再密封包装。如果湿度指示卡或包装标签上的湿度要求与这个标准有冲突,则以湿度指示卡或包装标签上的实际要求为判定标准(例如有些 MSD 元件湿度指示卡上注明相对湿度 30%对应的圆点变成粉红色才要更换干燥剂,相对湿度 40%对应的圆点变为粉红色需要烘烤)。5.6 MET(Manufacturer'sExposureTime)制造商暴露时间:制造商规定了湿...
