白车身涂胶图技术要求VIP专享

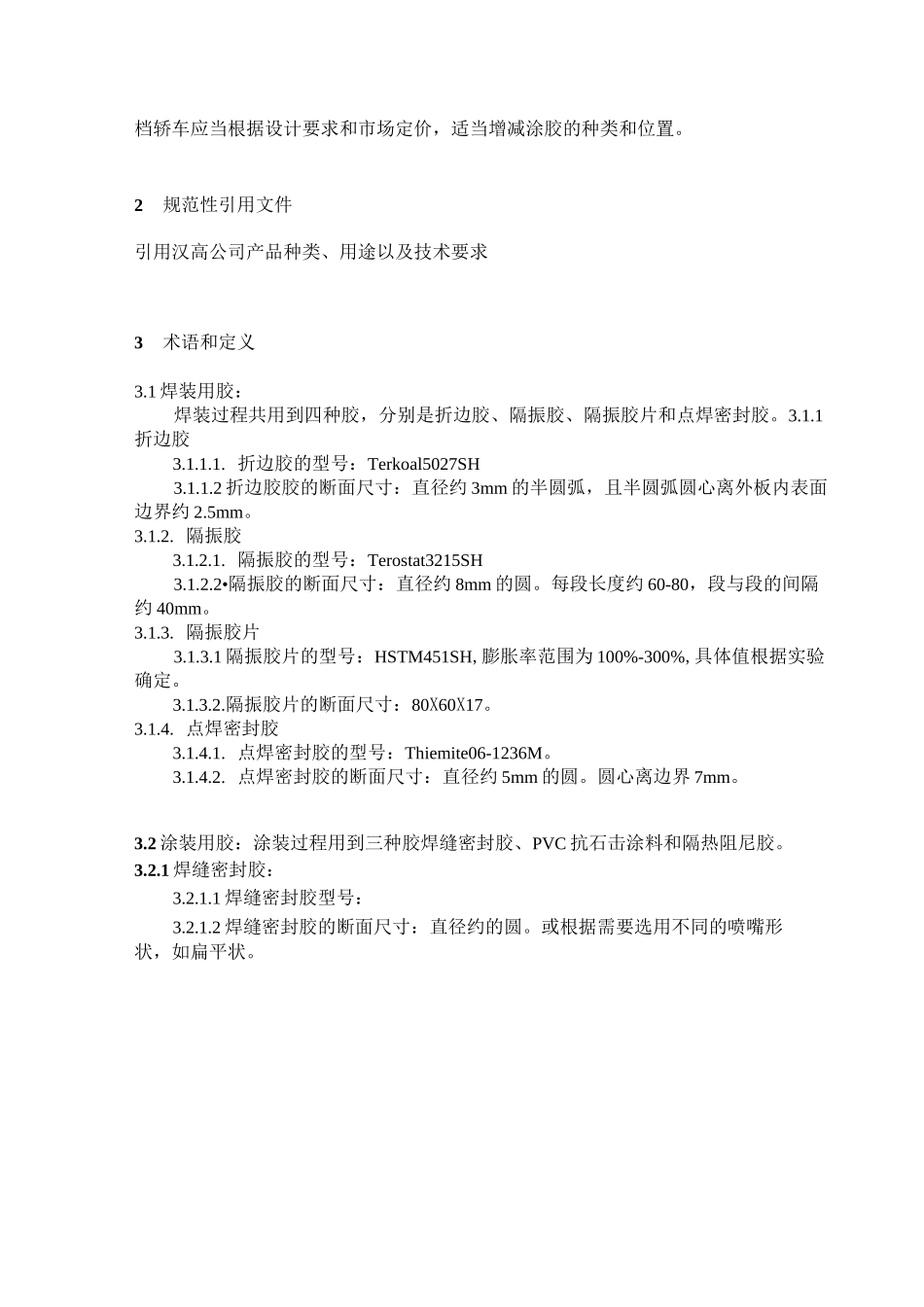

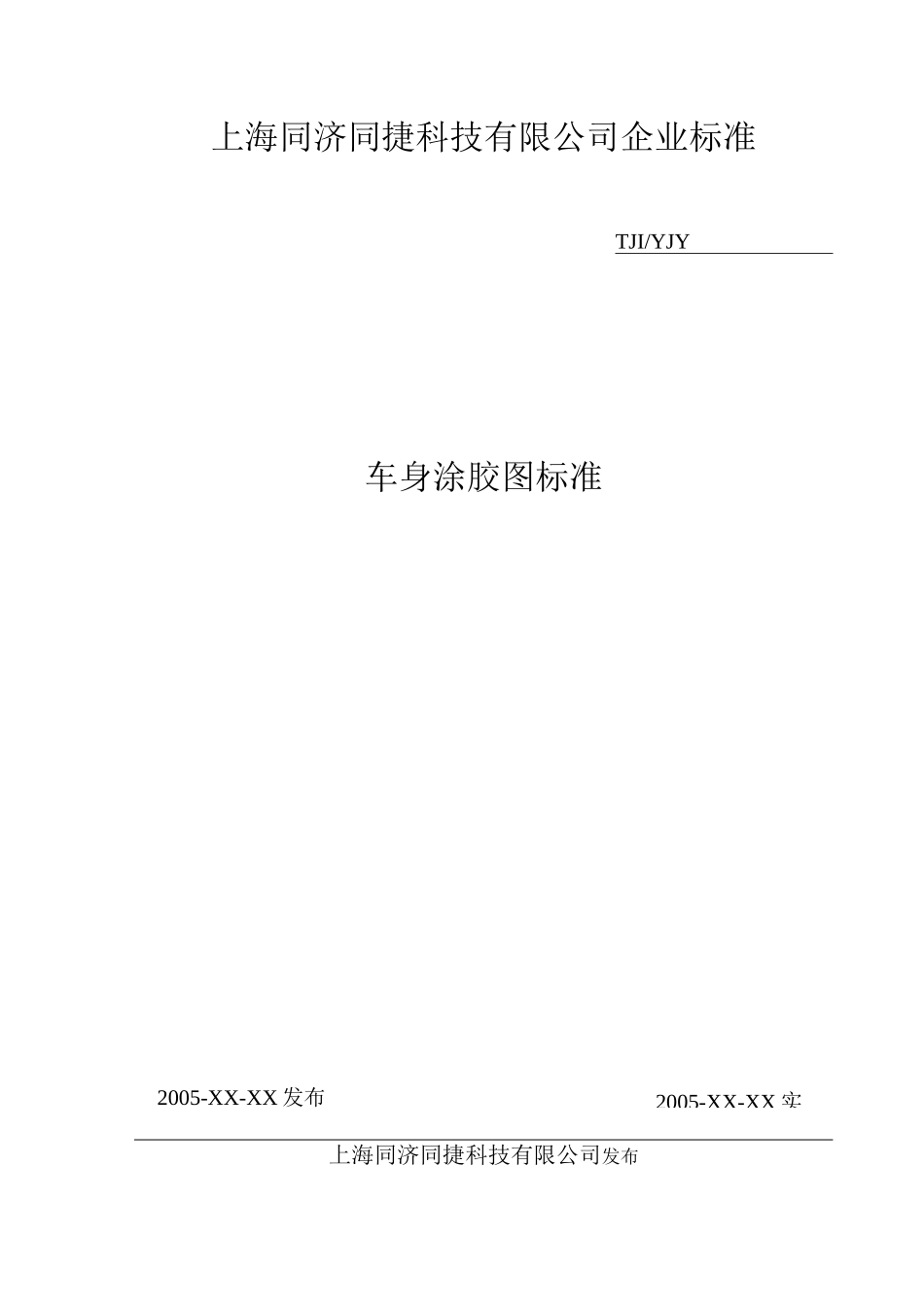

2005-XX-XX 实上海同济同捷科技有限公司企业标准TJI/YJY车身涂胶图标准2005-XX-XX 发布上海同济同捷科技有限公司发布TJI/YJY本标准用于轿车白车身涂胶图的制作，主要说明了白车身涂胶的胶的种类，主要功能，需要涂胶的位置，涂胶的要求，以及一台车的大致用量。另外因轿车种类繁多，档次差异较大，各企业的技术设备条件、配套厂的能力以及生产状况各不相同，很难做到统一标准。所以本标准以中档车为例，说明白车身涂胶图的基本要求。（编写标准的说明）本标准的附录 A 为规范性附录。本标准由上海同济同捷科技有限公司提出。本标准由上海同济同捷科技有限公司质量与项目管理中心负责归口管理本标准主要起草人：高翔、周伟TJI/YJY白车身涂胶图标准1 范围本标准以中档车为例，通过涂胶图来说明白车身涂胶的基本要求，其他高档和低档轿车应当根据设计要求和市场定价，适当增减涂胶的种类和位置。2规范性引用文件引用汉高公司产品种类、用途以及技术要求3术语和定义3.1 焊装用胶：焊装过程共用到四种胶，分别是折边胶、隔振胶、隔振胶片和点焊密封胶。3.1.1折边胶3.1.1.1. 折边胶的型号：Terkoal5027SH3.1.1.2 折边胶胶的断面尺寸：直径约 3mm 的半圆弧，且半圆弧圆心离外板内表面边界约 2.5mm。3.1.2. 隔振胶3.1.2.1. 隔振胶的型号：Terostat3215SH3.1.2.2•隔振胶的断面尺寸：直径约 8mm 的圆。每段长度约 60-80，段与段的间隔约 40mm。3.1.3. 隔振胶片3.1.3.1 隔振胶片的型号：HSTM451SH,膨胀率范围为 100%-300%,具体值根据实验确定。3.1.3.2.隔振胶片的断面尺寸：80X60X17。3.1.4. 点焊密封胶3.1.4.1. 点焊密封胶的型号：Thiemite06-1236M。3.1.4.2. 点焊密封胶的断面尺寸：直径约 5mm 的圆。圆心离边界 7mm。3.2 涂装用胶：涂装过程用到三种胶焊缝密封胶、PVC 抗石击涂料和隔热阻尼胶。3.2.1 焊缝密封胶：3.2.1.1 焊缝密封胶型号：3.2.1.2 焊缝密封胶的断面尺寸：直径约的圆。或根据需要选用不同的喷嘴形状，如扁平状。,钣金底涂是使用刷子涂在钣金上,,飯金底涂是使用刷子涂在钣金上,3.2.2.PVC 抗石击涂料3.2.2.1. PVC 抗石击涂料的型号：3.2.2.2. PVC 抗石击涂料的断面尺寸：厚度约 3.2.3 阻尼垫。3.2.3.1. 阻尼垫的型号：Teromat。3.2.3.2. 阻尼垫的断面尺寸：厚 3mm。总装用胶：总装过程使用六种胶清洗剂、钣金底涂、玻璃胶底涂、玻璃胶、车门密封胶和拇指胶。3.3.1．清洗剂3.3.1.1. 清洗剂型号：。...
