导热油、冷冻机组在装置中的用途和来源 培训目的： 1、熟悉导热油的性质、岗位任务及其使用注意事项； 2、了解制冷剂、载冷剂的相关知识，其特性及适用场合； 3、掌握全厂各岗位中用到导热油、冷剂的地方，其使用条件和用途
培训内容： 一、导热油 1、概述：（特点） ①工作介质为液相循环，运行压力较低，350℃时运行压力仅为0
588Mpa（表压），但水在温度下的饱和蒸汽压力为16
86Mpa（表压），因此整个系统的受压等级较低
②工作温度较高，可作为350℃以下的高温热源
③供热温度稳定，并能精确地进行调整，在可调整负荷段内能稳定运行，并保持最佳热效率
④能自动进行加热过程的检测、调整和控制
⑤设备较少，费用节省

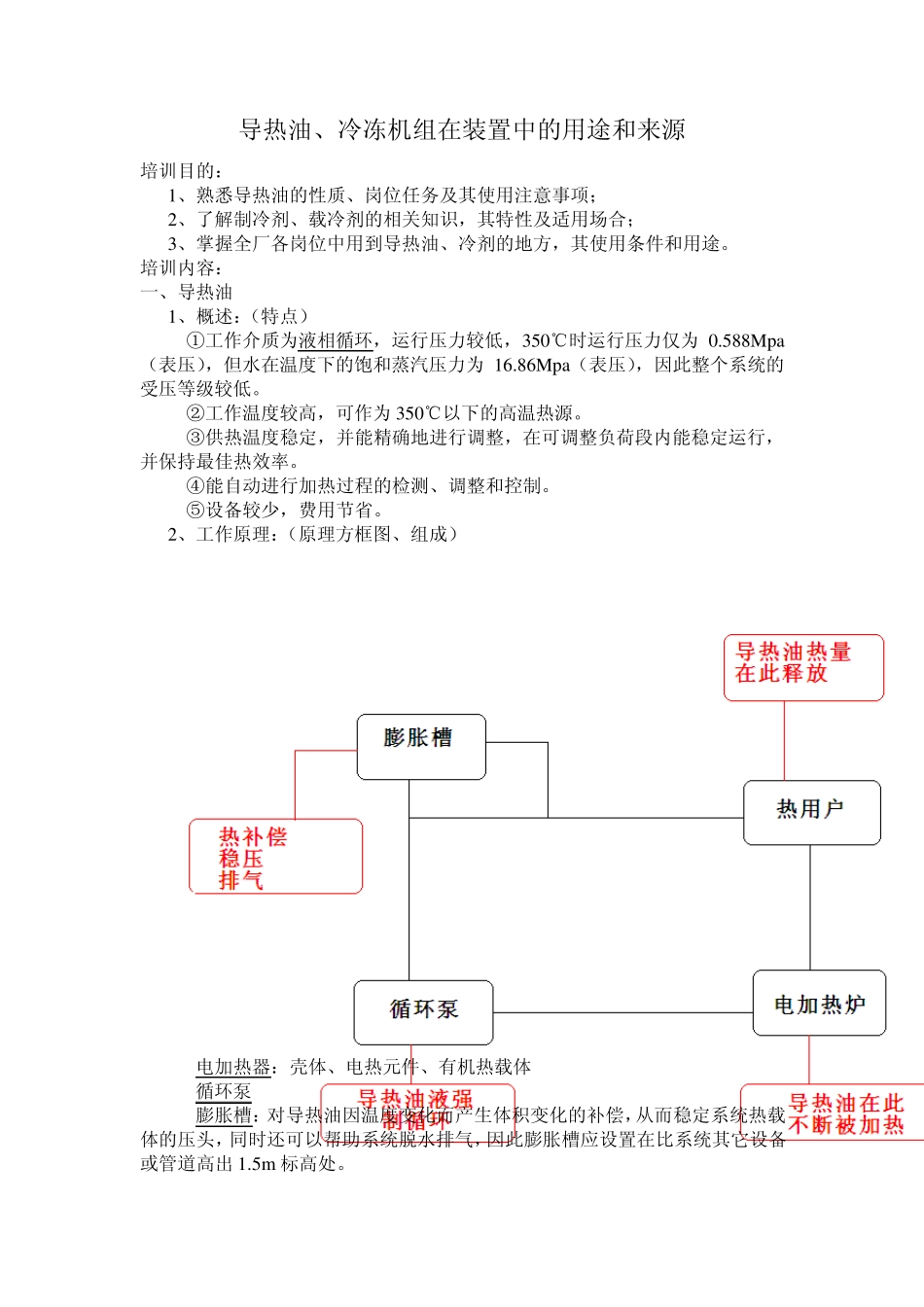

2、工作原理：（原理方框图、组成） 电加热器：壳体、电热元件、有机热载体 循环泵 膨胀槽：对导热油因温度变化而产生体积变化的补偿，从而稳定系统热载体的压头，同时还可以帮助系统脱水排气，因此膨胀槽应设置在比系统其它设备或管道高出 1
5m 标高处

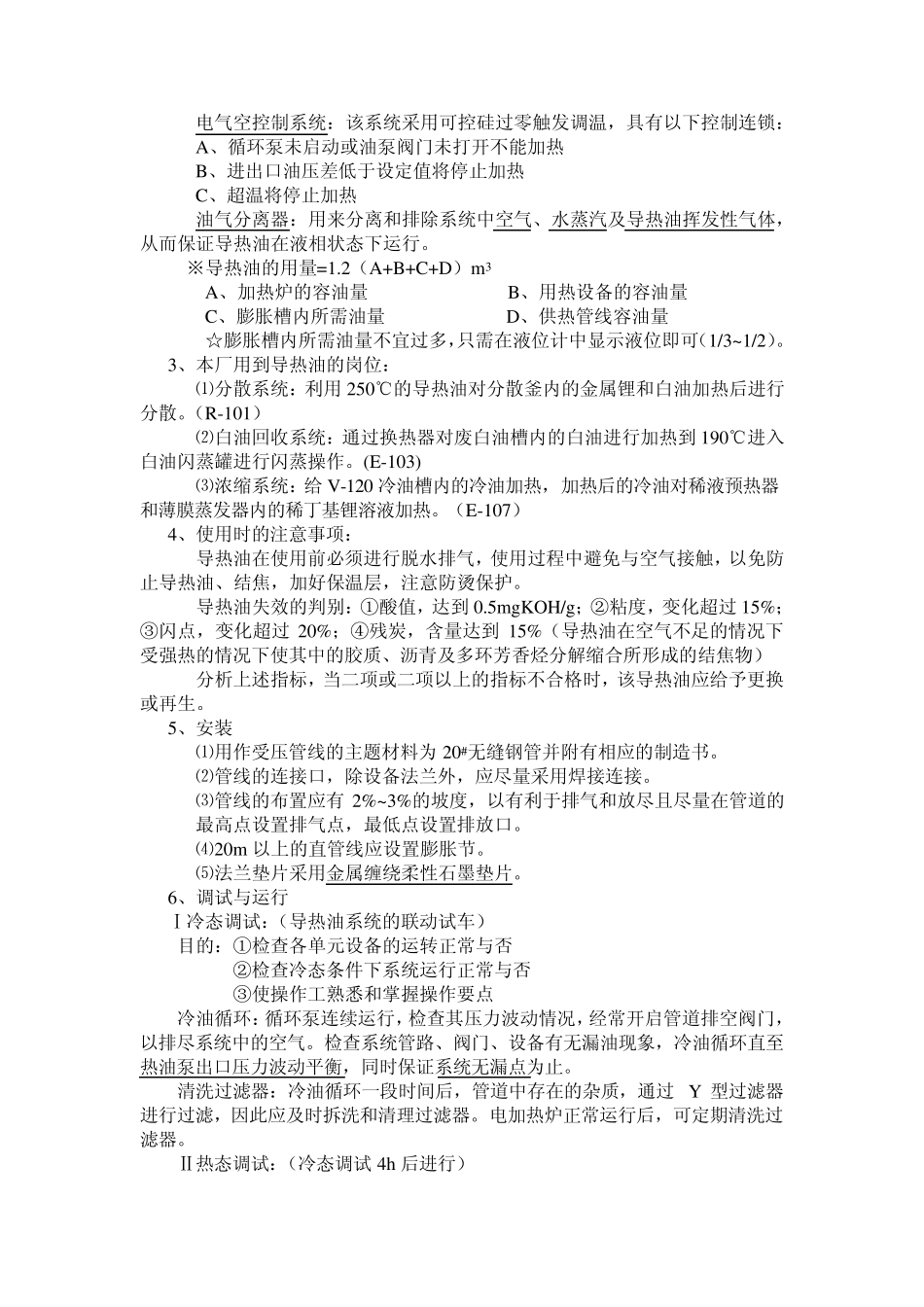

电气空控制系统：该系统采用可控硅过零触发调温，具有以下控制连锁： A、循环泵未启动或油泵阀门未打开不能加热 B、进出口油压差低于设定值将停止加热 C、超温将停止加热 油气分离器：用来分离和排除系统中空气、水蒸汽及导热油挥发性气体，从而保证导热油在液相状态下运行
※导热油的用量=1
2（A+B+C+D）m3 A、加热炉的容油量 B、用热设备的容油量 C、膨胀槽内所需油量 D、供热管线容油量 ☆膨胀槽内所需油量不宜过多，只需在液位计中显示液位即可（1/3~1/2）
3、本厂用到导热油的岗位： ⑴分散系统：利用250℃的导热油对分散釜内的金属锂和白油加热后进行分散
（R-101） ⑵白油回收系统：通过换热器对废白油槽内的白油进行加热到 190℃进入白油闪蒸罐进行闪蒸操作
(E-103) ⑶浓缩系统：给 V-120 冷
