导热油炉技术规格书(6_201106200659VIP专享

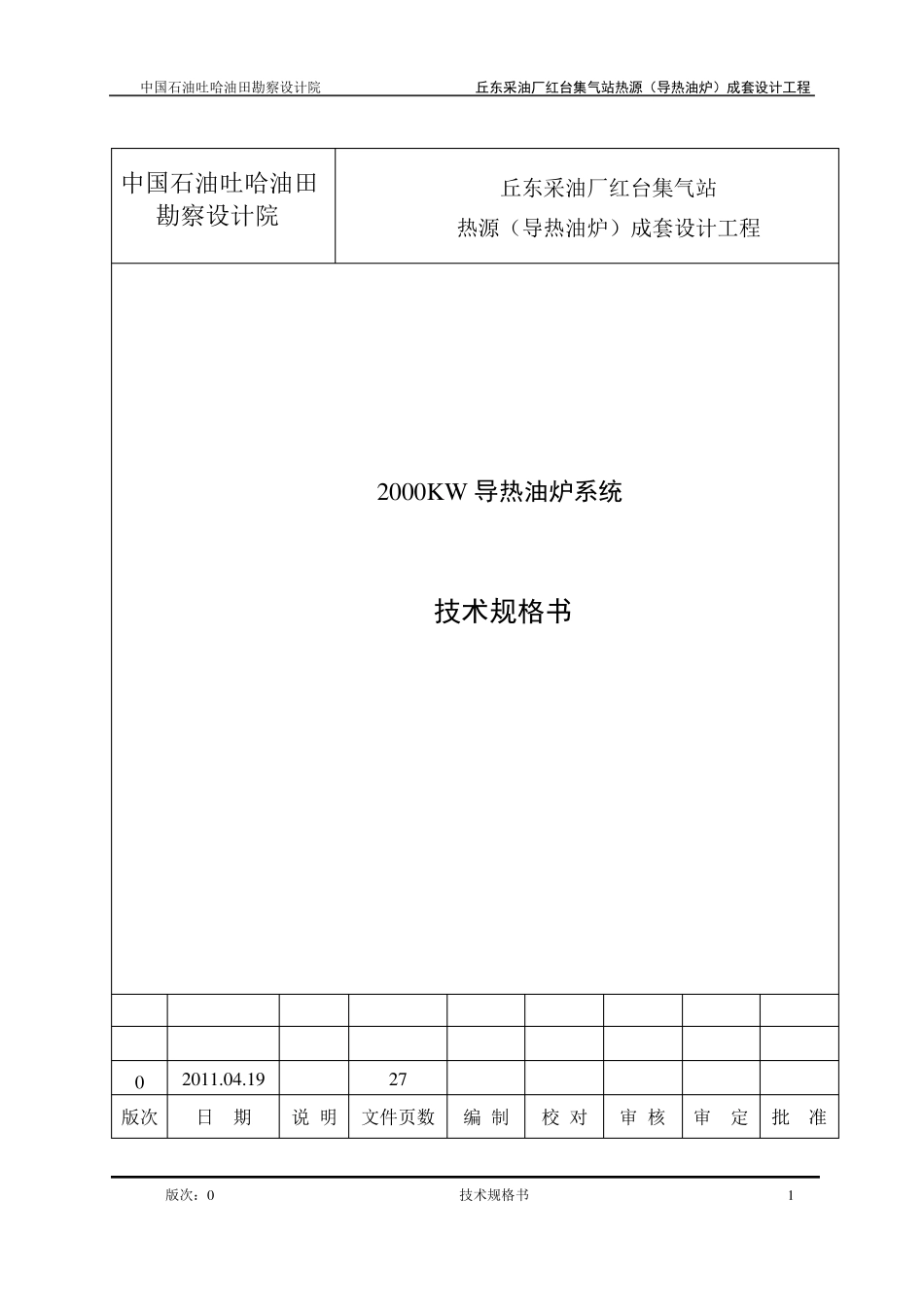

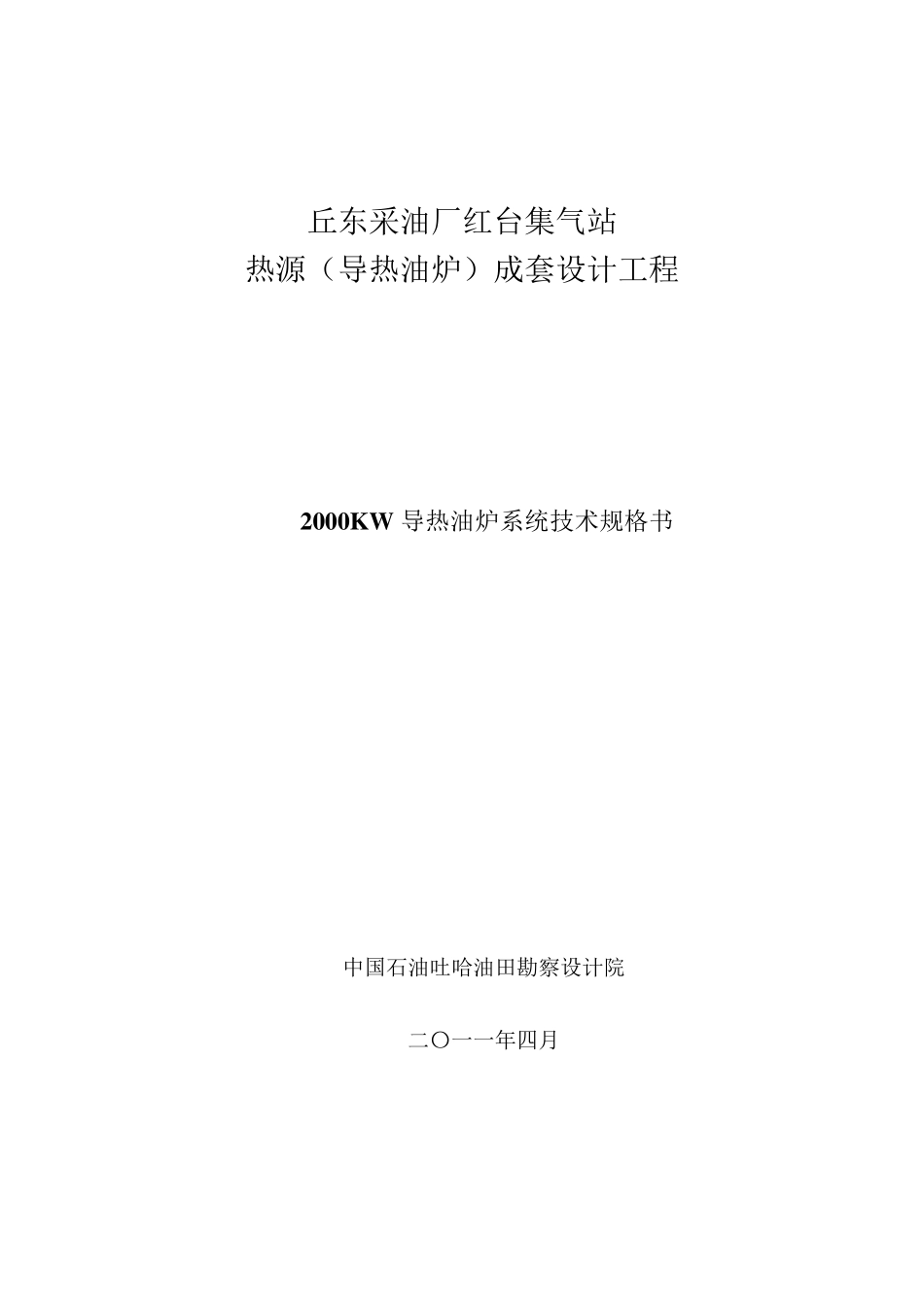

丘东采油厂红台集气站 热源（导热油炉）成套设计工程 2000KW 导热油炉系统技术规格书 中国石油吐哈油田勘察设计院 二〇一一年四月 中国石油吐哈油田勘察设计院 丘东采油厂红台集气站热源（导热油炉）成套设计工程 版次：0 技术规格书 1 中国石油吐哈油田 勘察设计院 丘东采油厂红台集气站 热源（导热油炉）成套设计工程 2000KW 导热油炉系统 技术规格书 0 2011.04.19 27 版次 日 期 说 明 文件页数 编 制 校 对 审 核 审 定 批 准 中国石油吐哈油田勘察设计院 丘东采油厂红台集气站热源（导热油炉）成套设计工程 版次：0 技术规格书 2 目 录 1．总则 2．相关标准及规范 3．供货范围 4．现场条件 5．导热油系统技术要求 6．仪表及监测控制 7．配管及附属设施 8．压力容器 9．备件及专用工具 10．检验、运输要求及现场验收 11．供货商技术文件要求 12．担保和保证 附录A 数据表 附录B 管线规格 中国石油吐哈油田勘察设计院 丘东采油厂红台集气站热源（导热油炉）成套设计工程 版次：0 技术规格书 3 1 总则 1.1 概述 本规格书适用于丘东采油厂红台集气站热源（导热油炉）成套设计工程的导热油炉加热系统，本规格书阐述了对导热油炉加热系统的设计、制造、检验、供货、安装、试车、运输保护及验收等方面的最低要求。 1.2 供货商的职责 供货商应对导热油炉加热系统的设计、制造、供货、检验、安装、试车和试验负全部责任，保证所提供的热媒加热系统满足或超过 2.1 中所列的标准、规范的最新版本所规定的要求以及本规格书相关的要求；如果几种标准、规程适用于同一种情况，应按最严格的要求执行。导热油炉（有机热载体液相炉）在设计、制造之前，若出现与本技术规格书与相关技术要求、标准、函件等相互矛盾时，应与买方协商，并经买方书面确认，方可进行下一步工作。 1.3 产品及单位要求 供货商所提供的导热油炉加热系统及各种系统附件必须是合同签订 后 且 专 为 本工程生 产的，在此 之前生 产的设备 材 料 严禁 使 用在本设备 系统上 。 供货商提供的设计文 件和主 要技术文 件中，所有计算 和计算 结 果的表 示 都 应采用国际 单位制。所有文 件、图 纸 及仪 表 显 示 盘 均 采用国际 单位制（SI），供货商提供的软 件应为 汉 化 版本。 2 相关标准、规范及要求 2.1 规范和标准 导热油炉加热系统的设计、制造、检验、安...
