导线安全载流量表

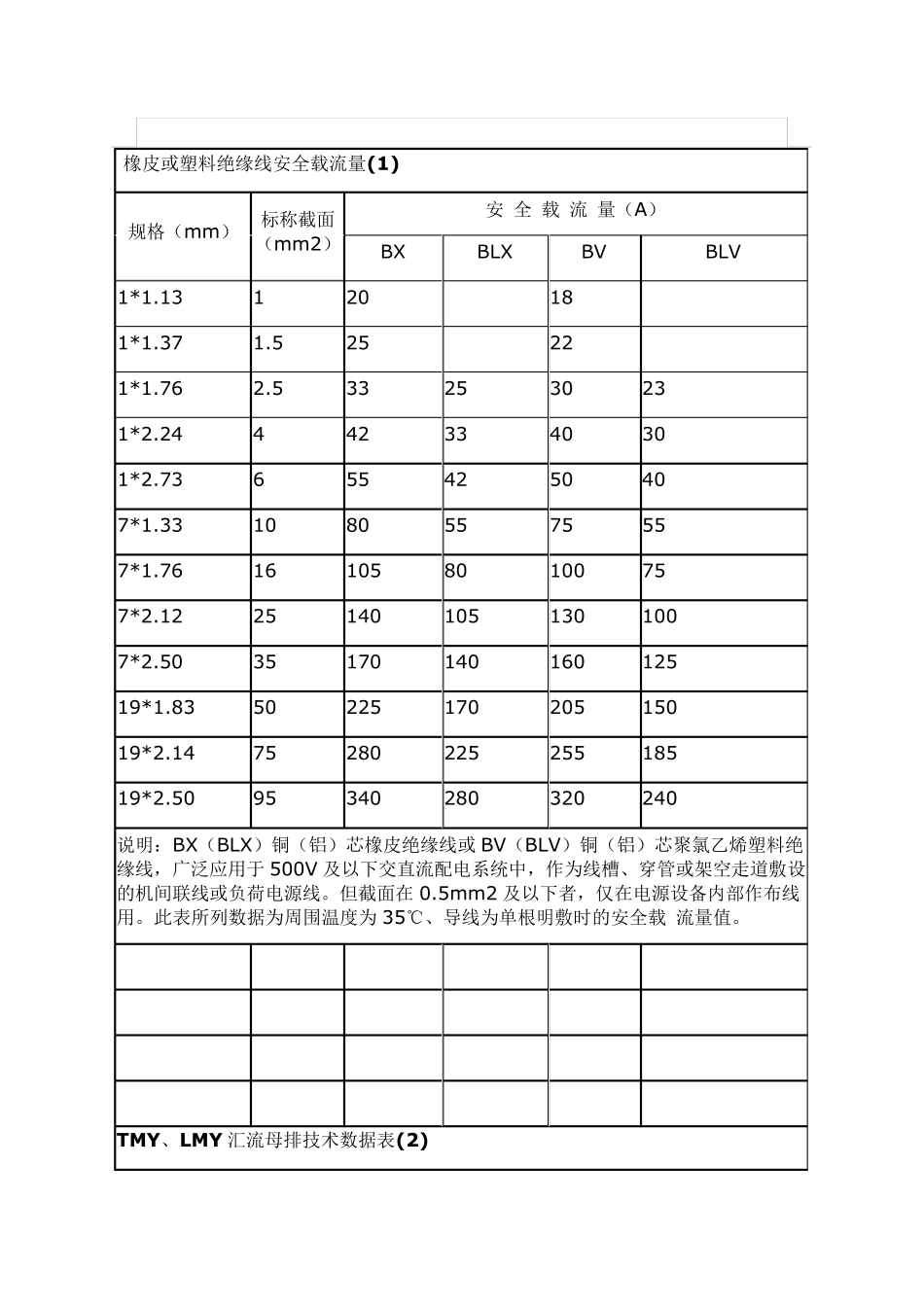

导线安全载流量表_第1页
1/7
导线安全载流量表_第2页
2/7
导线安全载流量表_第3页
3/7
橡皮或塑料绝缘线安全载流量(1) 规格(m m ) 标称截面(m m 2) 安 全 载 流 量(A) BX BLX BV BLV 1*1.13 1 20 18 1*1.37 1.5 25 22 1*1.76 2.5 33 25 30 23 1*2.24 4 42 33 40 30 1*2.73 6 55 42 50 40 7*1.33 10 80 55 75 55 7*1.76 16 105 80 100 75 7*2.12 25 140 105 130 100 7*2.50 35 170 140 160 125 19*1.83 50 225 170 205 150 19*2.14 75 280 225 255 185 19*2.50 95 340 280 320 240 说明:BX(BLX)铜(铝)芯橡皮绝缘线或BV(BLV)铜(铝)芯聚氯乙烯塑料绝缘线,广泛应用于500V 及以下交直流配电系统中,作为线槽、穿管或架空走道敷设的机间联线或负荷电源线。但截面在0.5m m 2 及以下者,仅在电源设备内部作布线用。此表所列数据为周围温度为35℃、导线为单根明敷时的安全载 流量值。 TMY、LMY 汇流母排技术数据表(2) 规格(m m ) 标称截面(m m 2) 重量(kg/m ) 安全载流量(A) TMY LMY TMY LMY 25*3 75 0.688 0.208 340(300) 265(230) 30*3 90 0.800 0.234 405(360) 305(265) 30*4 120 1.006 0.324 475(415) 370(325) 40*4 160 1.424 0.432 625(550) 480(425) 40*5 200 1.780 0.540 700(620) 545(480) 50*5 250 2.225 0.675 860(760) 670(590) 50*6 300 2.670 0.810 955(840) 745(655) 60*6 360 3.204 0.972 1125(990) 880(775) 60*8 480 4.272 1.295 1320(1160) 1040(910) 60*10 600 5.340 1.620 1525(1350) 1180(1030) 80*8 640 5.696 1.728 1755(1540) 1355(1190) 80*10 800 7.120 2.160 1900(1750) 1540(1350) 说明:TMY(LMY)分别为铜(铝)母汇流排,当周围空气温度为25℃、母排极限温升为70℃时的直流负荷安全载流量为表中所标示,括号内数字为温度为35℃时的直流负荷安全载流量值。 LJ 裸铝绞线技术数据(3) 规格(mm) 根数线径 标称截面(mm2) 直流电阻(20℃)(Ω/km) 重量(kg/km) 安全载流量(A) 7*1.70 16 1.847 44 105 7*2.12 25 1.188 68 135 7*2.50 35 0.854 95 170 7*3.00 50 0.593 136 212 7*3.55 70 0.424 191 265 说明:LJ 裸铝绞线主要适用于交流高、低压架空线路中。 电力电缆埋设时安全载流量表(4) 标称...
