导线网平差算例

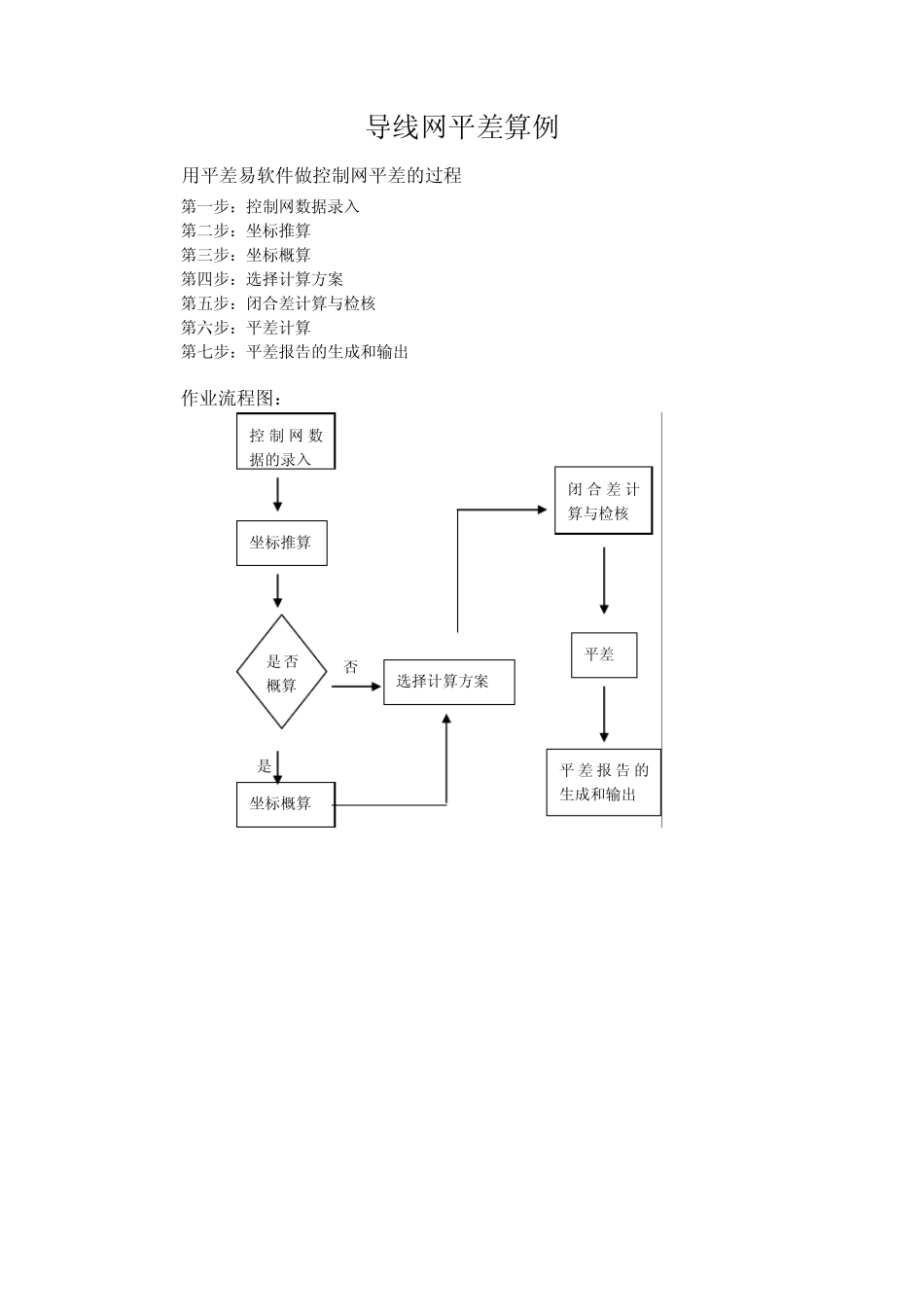

导线网平差算例_第1页
1/7

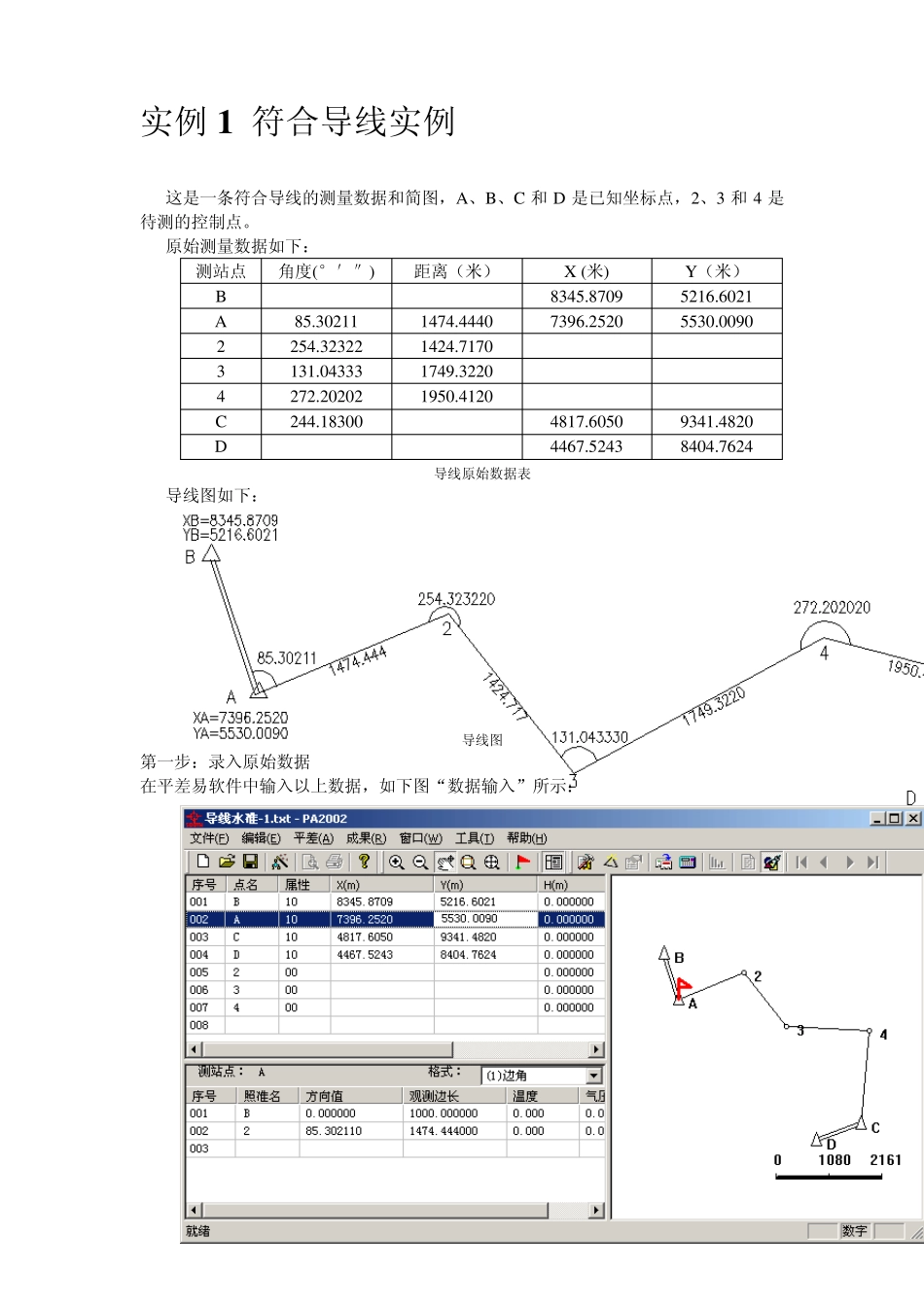

导线网平差算例_第2页
2/7

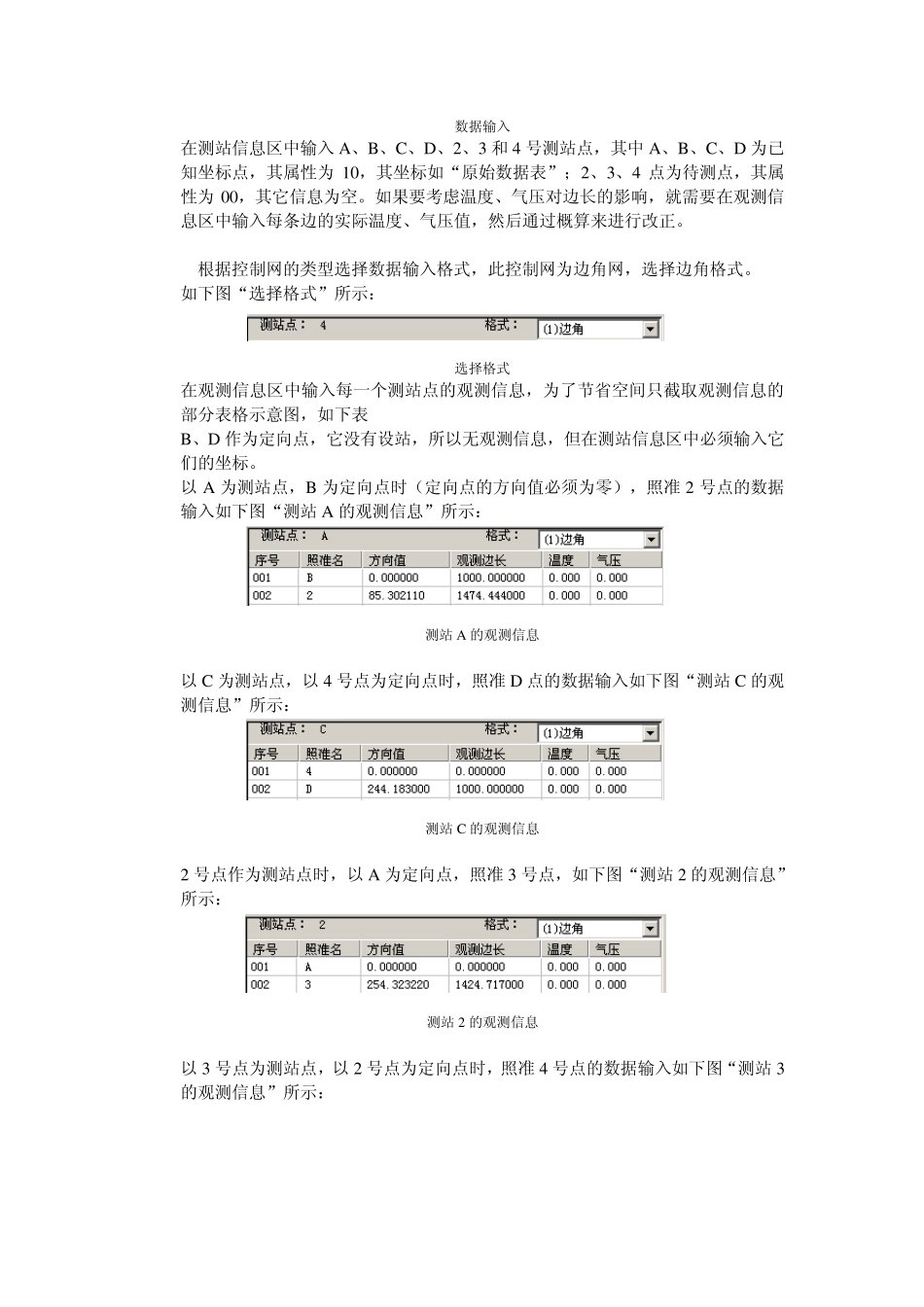

导线网平差算例_第3页
3/7
导线网平差算例 用平差易软件做控制网平差的过程 第一步:控制网数据录入 第二步:坐标推算 第三步:坐标概算 第四步:选择计算方案 第五步:闭合差计算与检核 第六步:平差计算 第七步:平差报告的生成和输出 作业流程图: 否 是 控制网数据的录入 坐标推算 坐标概算 选择计算方案 闭 合 差计算与检核 平差 平差报 告 的生成和输出 是否概算 实例1 符合导线实例 这是一条符合导线的测量数据和简图,A、B、C 和D 是已知坐标点,2、3 和4 是待测的控制点。 原始测量数据如下: 测站点 角度(°′″) 距离(米) X (米) Y(米) B 8345.8709 5216.6021 A 85.30211 1474.4440 7396.2520 5530.0090 2 254.32322 1424.7170 3 131.04333 1749.3220 4 272.20202 1950.4120 C 244.18300 4817.6050 9341.4820 D 4467.5243 8404.7624 导线原始数据表 导线图如下: 导线图 第一步:录入原始数据 在平差易软件中输入以上数据,如下图“数据输入”所示: 数据输入 在测站信息区中输入A、B、C、D、2、3 和4 号测站点,其中A、B、C、D 为已知坐标点,其属性为10,其坐标如“原始数据表”;2、3、4 点为待测点,其属性为00,其它信息为空。如果要考虑温度、气压对边长的影响,就需要在观测信息区中输入每条边的实际温度、气压值,然后通过概算来进行改正。 根据控制网的类型选择数据输入格式,此控制网为边角网,选择边角格式。 如下图“选择格式”所示: 选择格式 在观测信息区中输入每一个测站点的观测信息,为了节省空间只截取观测信息的部分表格示意图,如下表 B、D 作为定向点,它没有设站,所以无观测信息,但在测站信息区中必须输入它们的坐标。 以 A 为测站点,B 为定向点时(定向点的方向值必须为零),照准 2 号点的数据输入如下图“测站A 的观测信息”所示: 测站A 的观测信息 以 C 为测站点,以 4 号点为定向点时,照准 D 点的数据输入如下图“测站C 的观测信息”所示: 测站C 的观测信息 2 号点作为测站点时,以 A 为定向点,照准 3 号点,如下图“测站2 的观测信息”所示: 测站2 的观测信息 以 3 号点为测站点,以 2 号点为定向点时,照准 4 号点的数据输入如下图“测站3的观测信息”所示: 测站3 的观测信息 以4 号点为测站点,以3 号点为定向点时,照准C 点的数据输入如下图“测站4的观测信息”所示: 测站4 的观测信...
