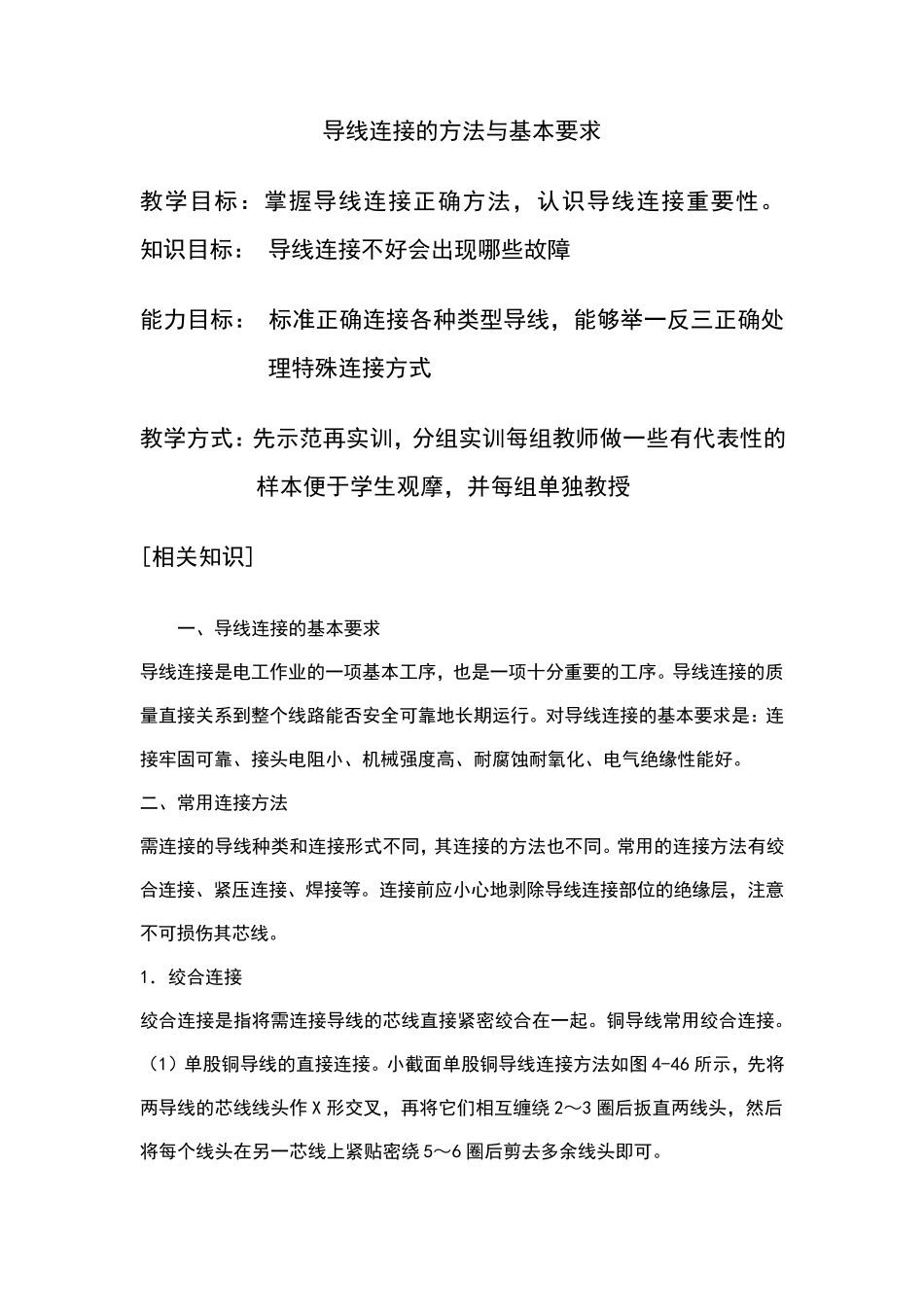

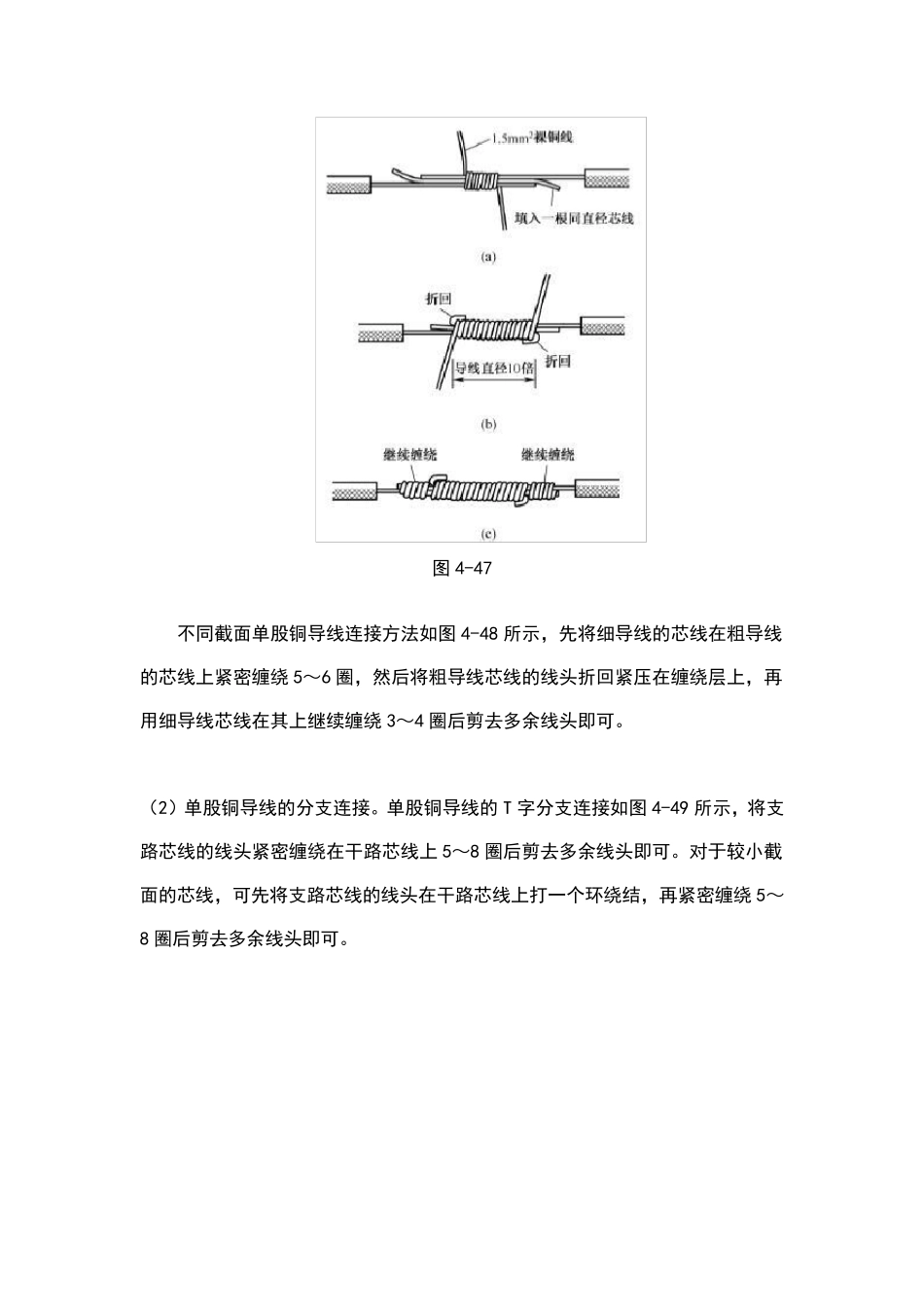

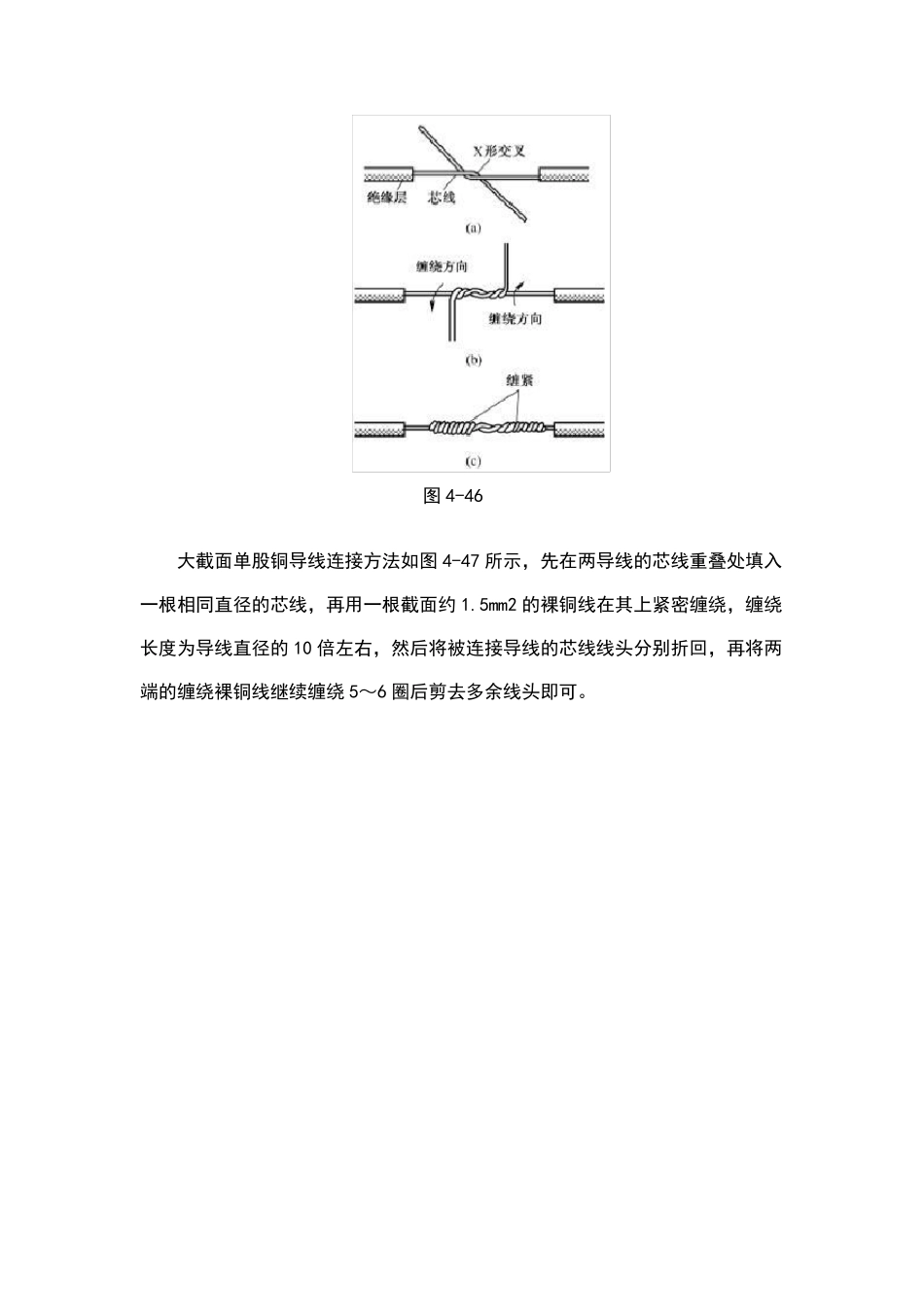

导线连接的方法与基本要求 教学目标：掌握导线连接正确方法，认识导线连接重要性。 知识目标： 导线连接不好会出现哪些故障 能力目标： 标准正确连接各种类型导线，能够举一反三正确处理特殊连接方式 教学方式：先示范再实训，分组实训每组教师做一些有代表性的样本便于学生观摩，并每组单独教授 [相关知识] 一、导线连接的基本要求 导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。 二、常用连接方法 需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。 1．绞合连接 绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜 导线常用绞合连接。 （ 1） 单股 铜 导线的直接连接。小截 面 单股 铜 导线连接方法如 图 4-46 所 示，先将两 导线的芯线线头作 X 形交 叉 ，再将它 们 相互 缠 绕 2～ 3 圈 后 扳 直两 线头，然 后将每个线头在另 一芯线上 紧贴 密绕 5～ 6 圈 后 剪 去 多 余 线头即 可。 图4-46 大截面单股铜导线连接方法如图4-47 所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2 的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10 倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6 圈后剪去多余线头即可。 图4-47 不同截面单股铜导线连接方法如图4-48 所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6 圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4 圈后剪去多余线头即可。 （2）单股铜导线的分支连接。单股铜导线的T 字分支连接如图4-49 所示，将支路芯线的线头紧密缠绕在干路芯线上5～8 圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8 圈后剪去多余线头即可。 单股铜导线的十字分支连接如图4-50 所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8 圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图4-50(a)]，也可以向左右两个方向缠绕[见图4-50(b)]。 图4-50 （3）多股铜导线...
