将simulink的Scope波形数据保存到workspace

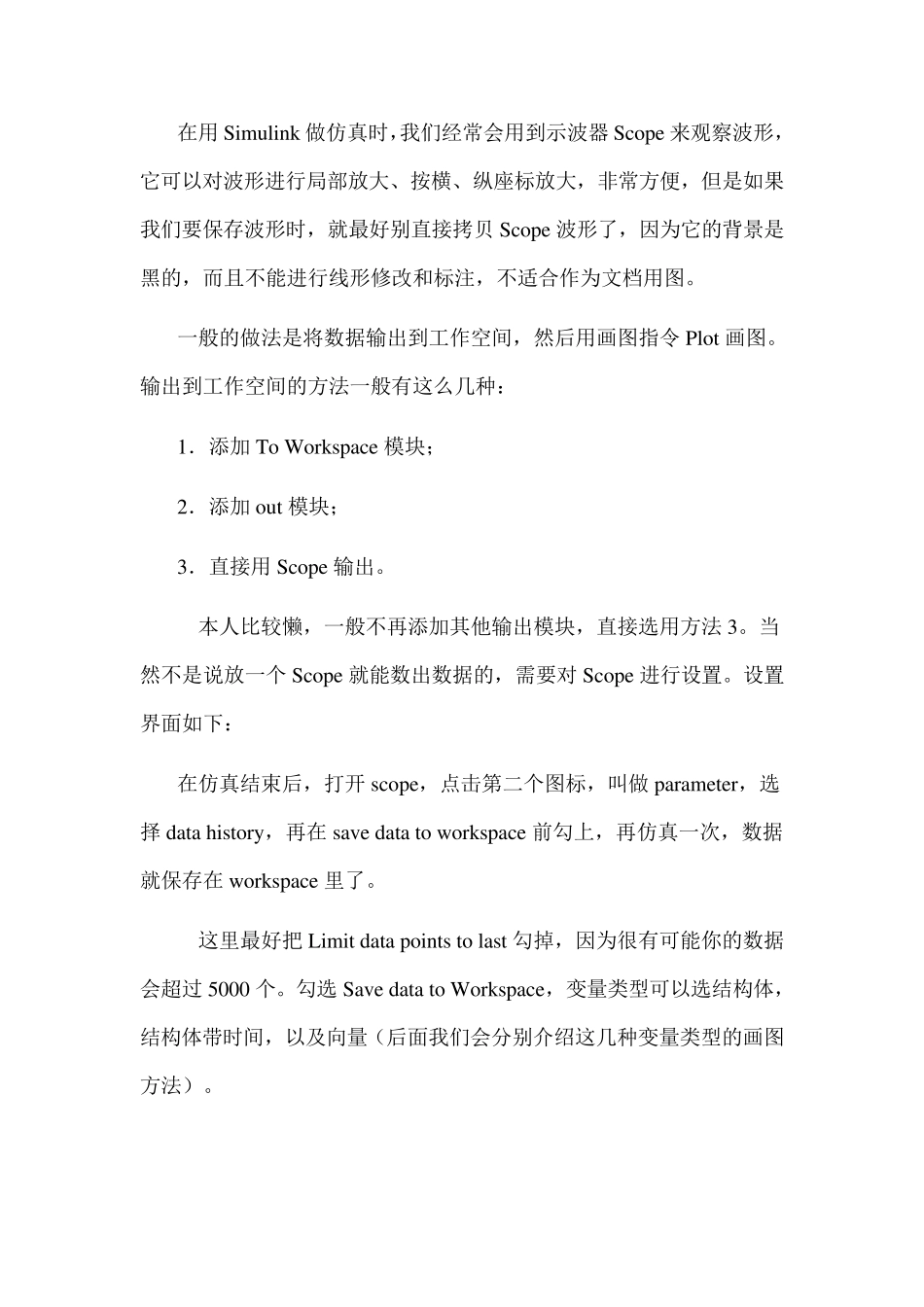

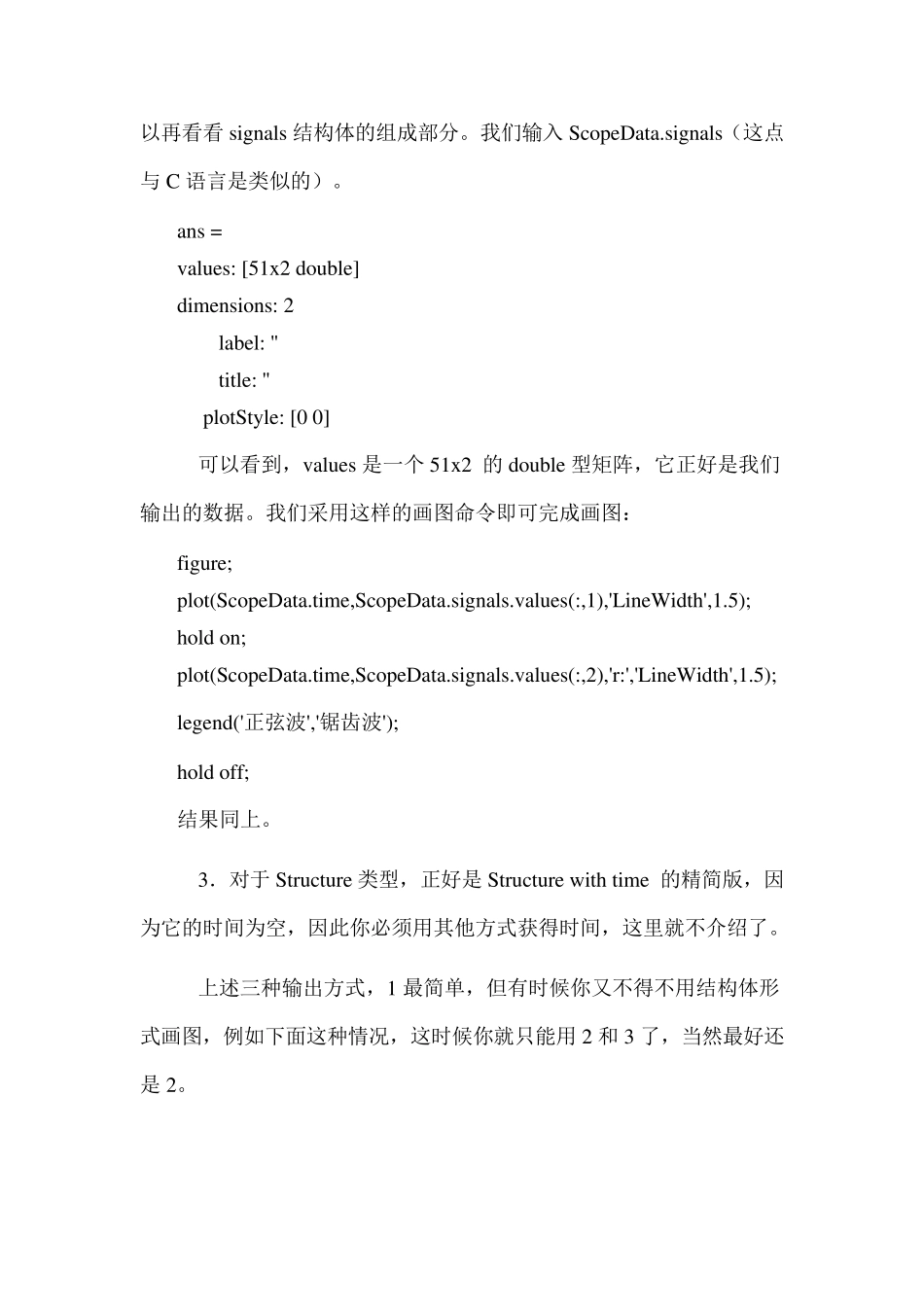

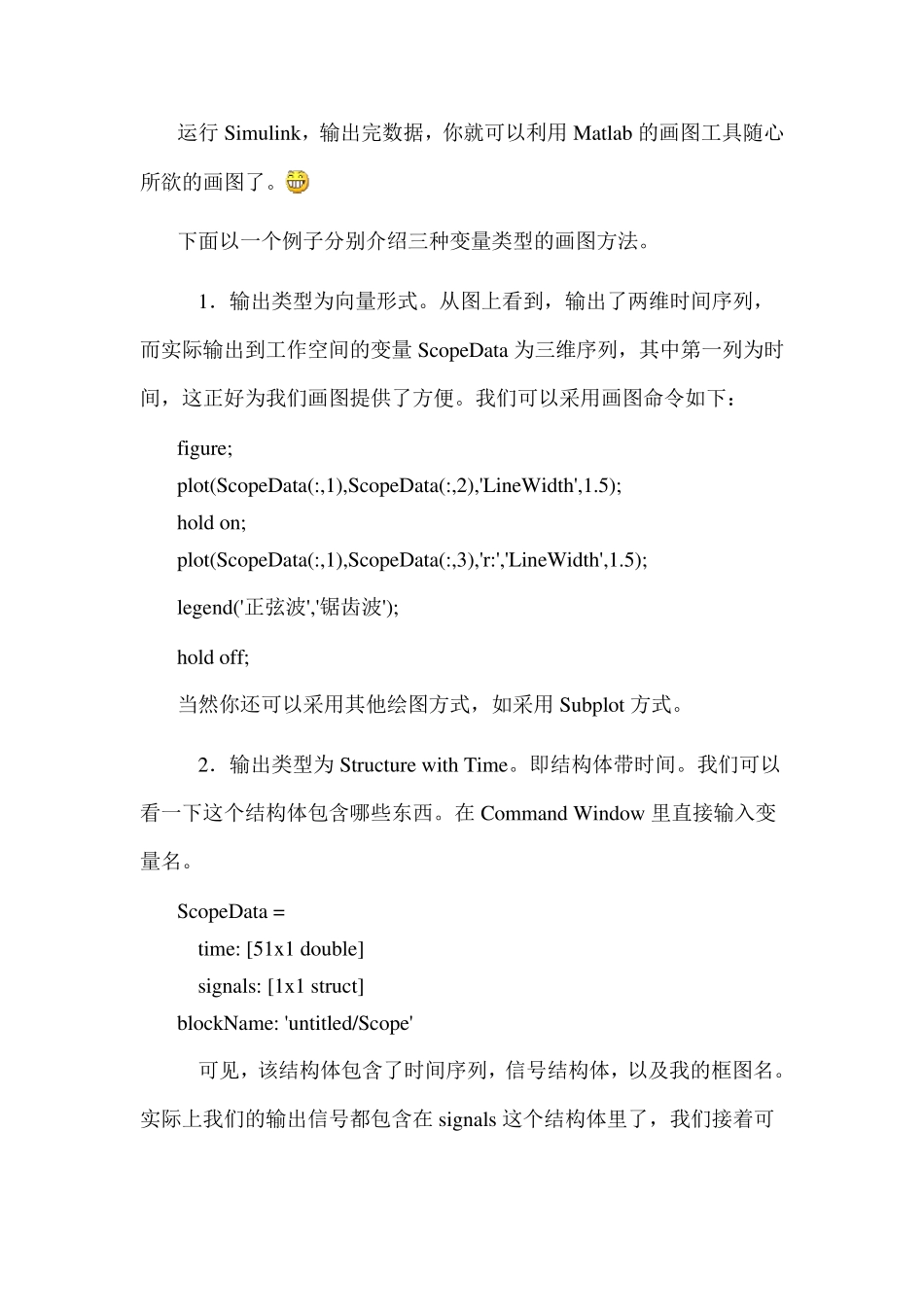

在用Simulink 做仿真时，我们经常会用到示波器Scope 来观察波形，它可以对波形进行局部放大、按横、纵座标放大，非常方便，但是如果我们要保存波形时，就最好别直接拷贝 Scope 波形了，因为它的背景是黑的，而且不能进行线形修改和标注，不适合作为文档用图。 一般的做法是将数据输出到工作空间，然后用画图指令 Plot 画图。输出到工作空间的方法一般有这么几种： 1．添加 To Workspace 模块； 2．添加 out 模块； 3．直接用Scope 输出。 本人比较懒，一般不再添加其他输出模块，直接选用方法 3。当然不是说放一个 Scope 就能数出数据的，需要对Scope 进行设置。设置界面如下： 在仿真结束后，打开 scope，点击第二个图标，叫做parameter，选择 data history，再在save data to workspace 前勾上，再仿真一次，数据就保存在workspace 里了。 这里最好把 Limit data points to last 勾掉，因为很有可能你的数据会超过 5000 个。勾选 Save data to Workspace，变量类型可以选结构体，结构体带时间，以及向量（后面我们会分别介绍这几种变量类型的画图方法）。 运行Simulink，输出完数据，你就可以利用Matlab 的画图工具随心所欲的画图了。 下面以一个例子分别介绍三种变量类型的画图方法。 1．输出类型为向量形式。从图上看到，输出了两维时间序列，而实际输出到工作空间的变量 ScopeData 为三维序列，其中第一列为时间，这正好为我们画图提供了方便。我们可以采用画图命令如下： figure; plot(ScopeData(:,1),ScopeData(:,2),'LineWidth',1.5); hold on; plot(ScopeData(:,1),ScopeData(:,3),'r:','LineWidth',1.5); legend('正弦波','锯齿波'); hold off; 当然你还可以采用其他绘图方式，如采用Subplot 方式。 2．输出类型为 Structure with Time。即结构体带时间。我们可以看一下这个结构体包含哪些东西。在 Command Window 里直接输入变量名。 ScopeData = time: [51x1 double] signals: [1x1 struct] blockName: 'untitled/Scope' 可见，该结构体包含了时间序列，信号结构体，以及我的框图名。实际上我们的输出信号都包含在 signals 这个结构体里了，我们接着可以再看看signals 结构体的组成部分。我们输入 ScopeData.signals（这点与 C 语言是类似的）。 ans = values: [51x2 double] dimensions: 2 label: '' title: '' plotStyle: [0 0]...
