小信号调谐(单调谐)放大器实验

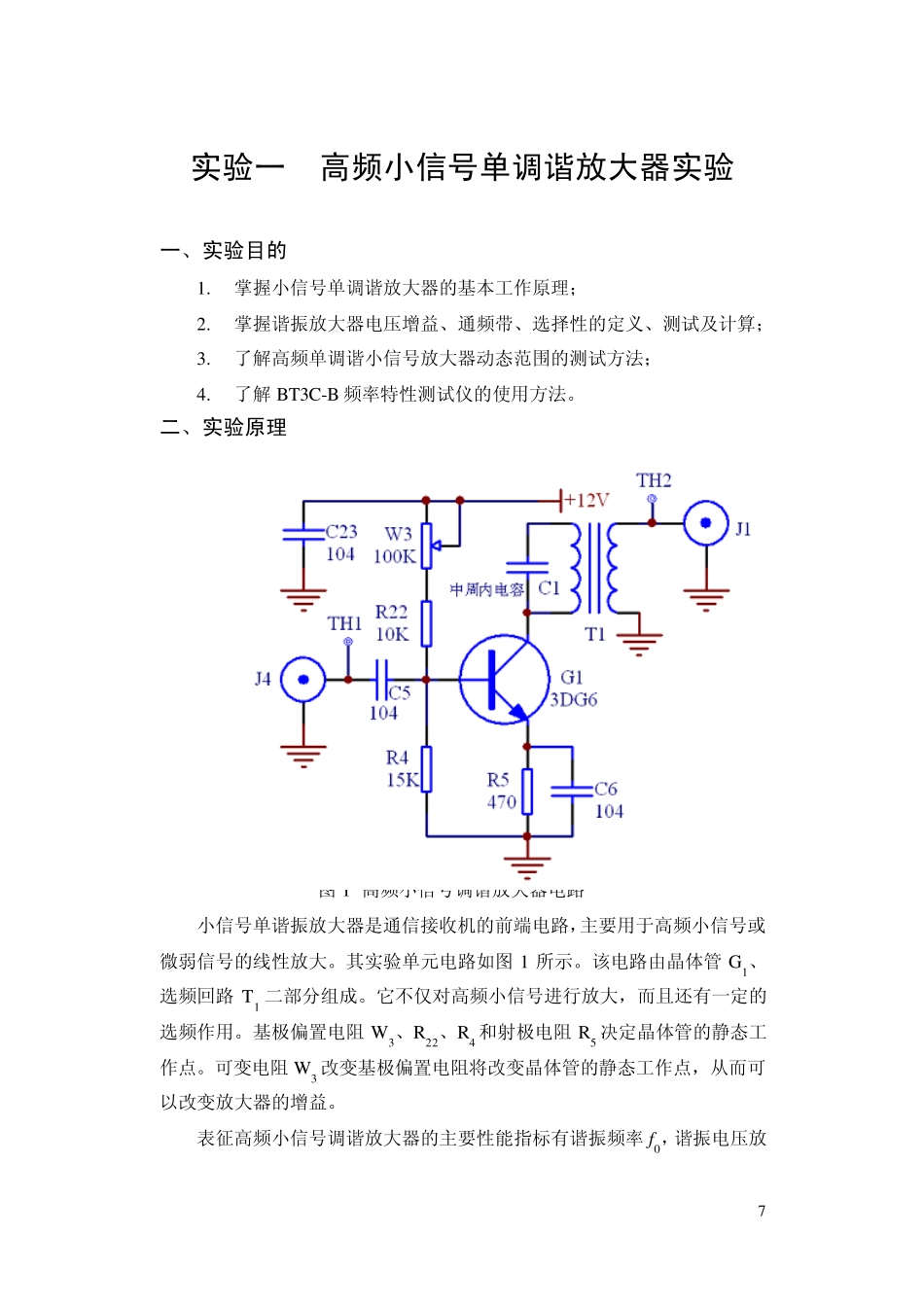

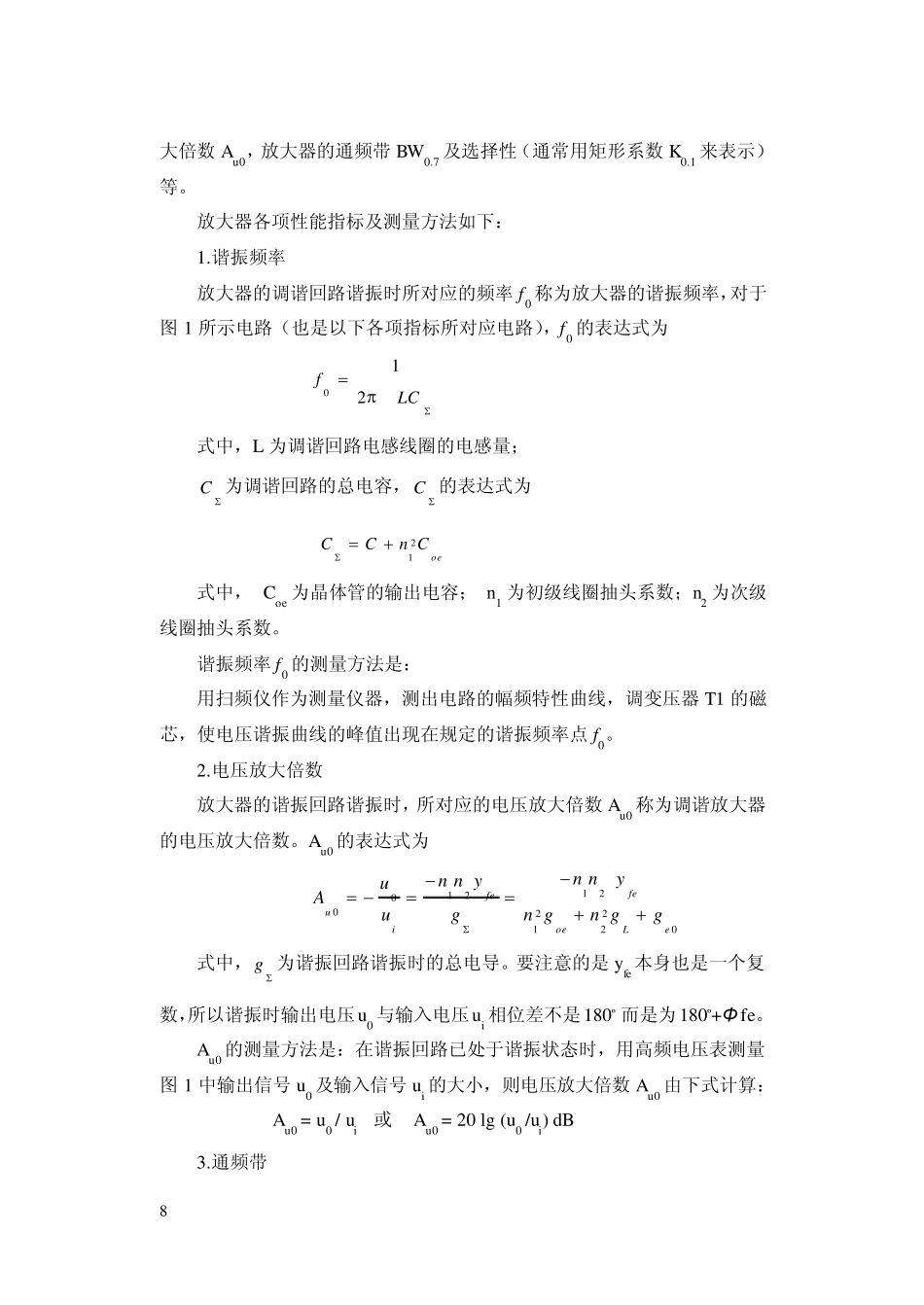

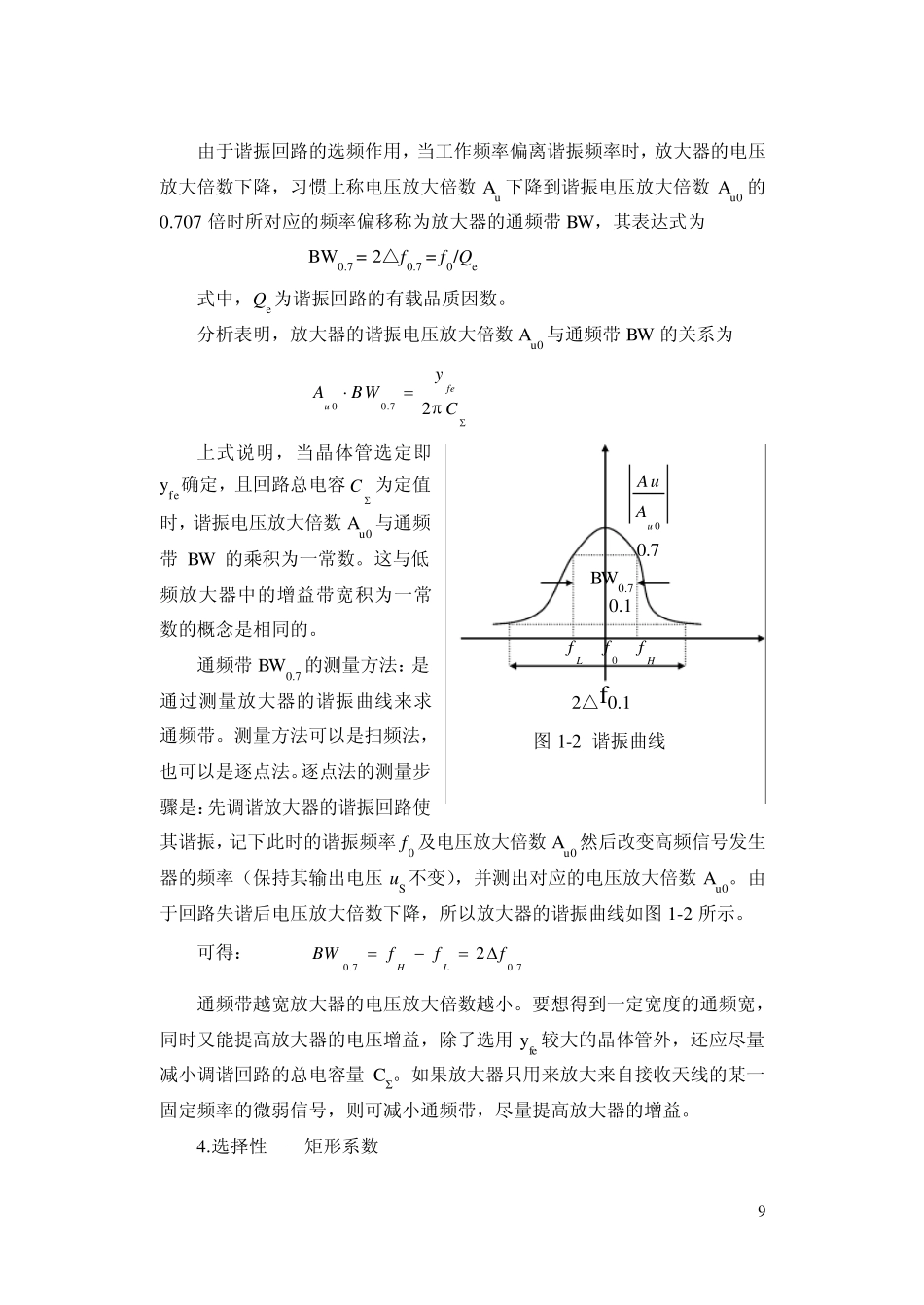

7 实验一 高频小信号单调谐放大器实验 一、实验目的 1. 掌握小信号单调谐放大器的基本工作原理； 2. 掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算； 3. 了解高频单调谐小信号放大器动态范围的测试方法； 4. 了解 BT3C-B 频率特性测试仪的使用方法。 二、实验原理 图 1 高频小信号调谐放大器电路 小信号单谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大。其实验单元电路如图 1 所示。该电路由晶体管 G1、选频回路 T1 二部分组成。它不仅对高频小信号进行放大，而且还有一定的选频作用。基极偏置电阻 W 3、R22、R4 和射极电阻 R5 决定晶体管的静态工作点。可变电阻 W 3 改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。 表征高频小信号调谐放大器的主要性能指标有谐振频率 f0，谐振电压放 8 大倍数Au0，放大器的通频带BW0.7 及选择性（通常用矩形系数K0.1 来表示）等。 放大器各项性能指标及测量方法如下： 1.谐振频率 放大器的调谐回路谐振时所对应的频率 f0 称为放大器的谐振频率，对于图 1 所示电路（也是以下各项指标所对应电路），f0 的表达式为 LCf210 式中，L 为调谐回路电感线圈的电感量； C 为调谐回路的总电容，C 的表达式为 21oeCCn C  式中， Coe 为晶体管的输出电容； n1 为初级线圈抽头系数；n2 为次级线圈抽头系数。 谐振频率 f0 的测量方法是： 用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T1 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点 f0。 2.电压放大倍数 放大器的谐振回路谐振时，所对应的电压放大倍数Au0 称为调谐放大器的电压放大倍数。Au0 的表达式为 12120022120fefeuioeLen nyn n yuAugn gn gg  式中，g 为谐振回路谐振时的总电导。要注意的是 yfe本身也是一个复数，所以谐振时输出电压u0 与输入电压ui 相位差不是180º 而是为180º+Φ fe。 Au0 的测量方法是：在谐振回路已处于谐振状态时，用高频电压表测量图 1 中输出信号 u0 及输入信号 ui 的大小，则电压放大倍数Au0 由下式计算： Au0 = u0 / ui 或 Au0 = 20 lg (u0 /ui) dB 3.通频带 9 由于谐振回路的选频作用，当工作频率偏离谐振频率时，放大器的电压放大倍数下降，习惯上称电压放大倍数 Au 下降到谐振电压放大倍数...
