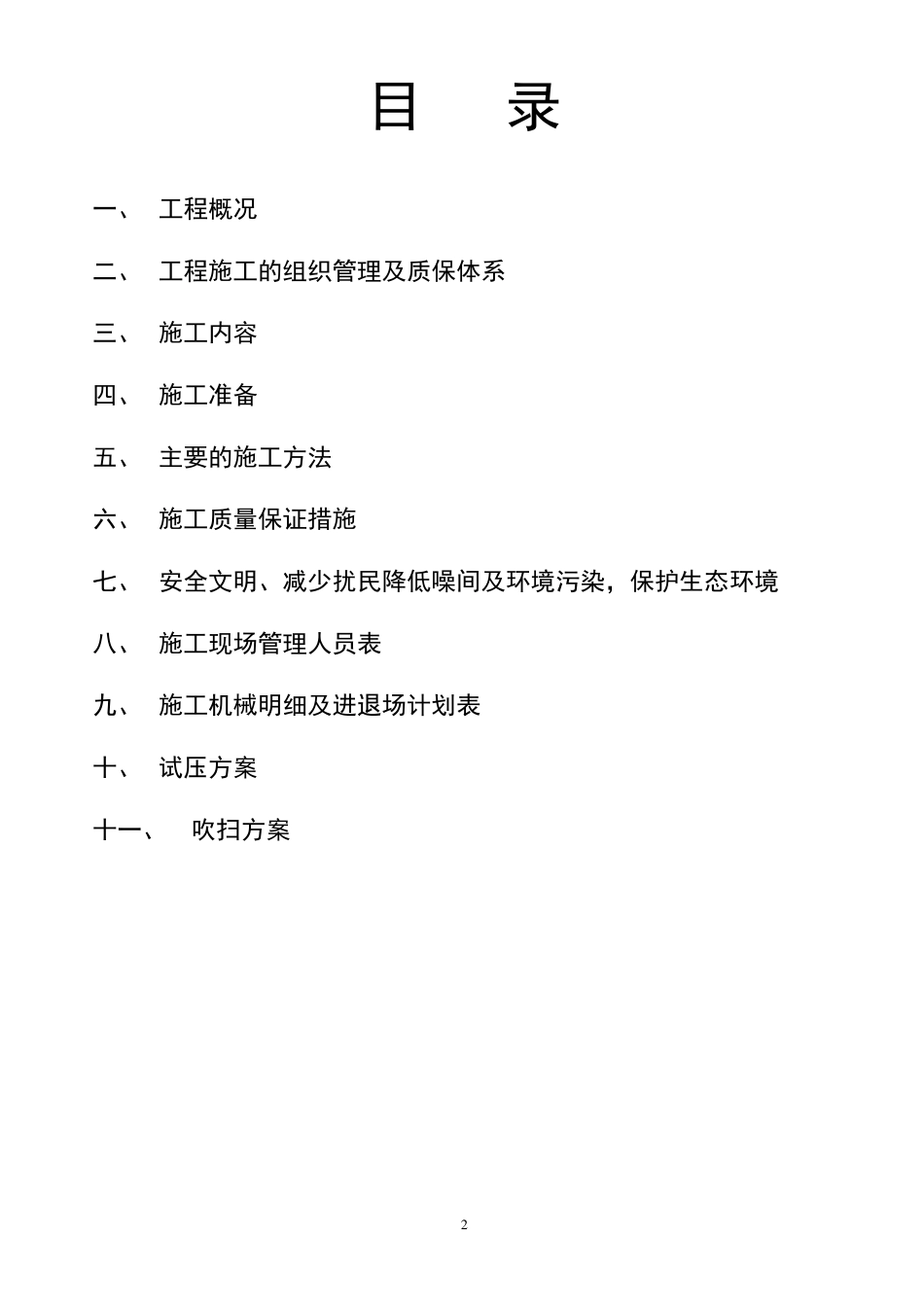

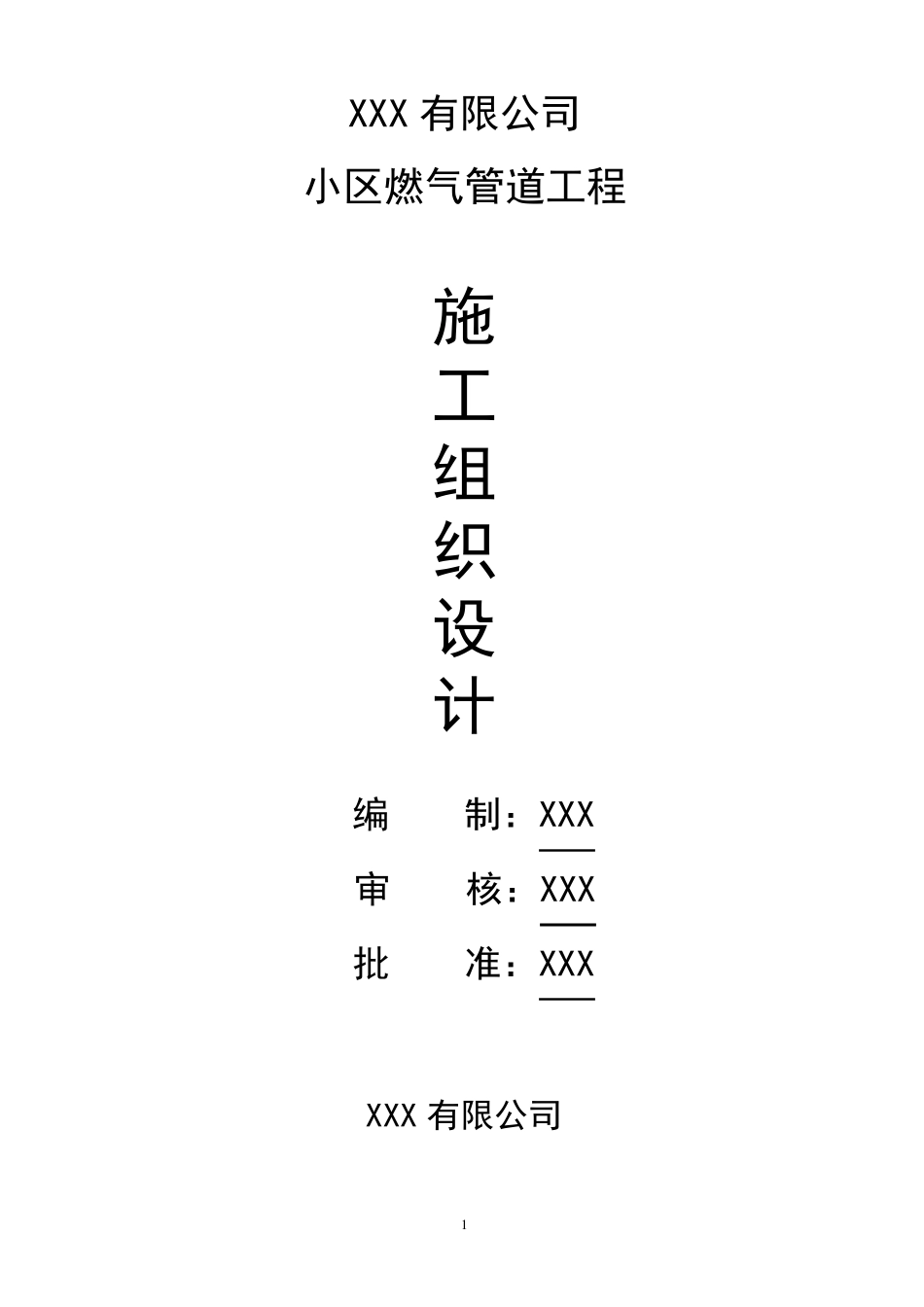

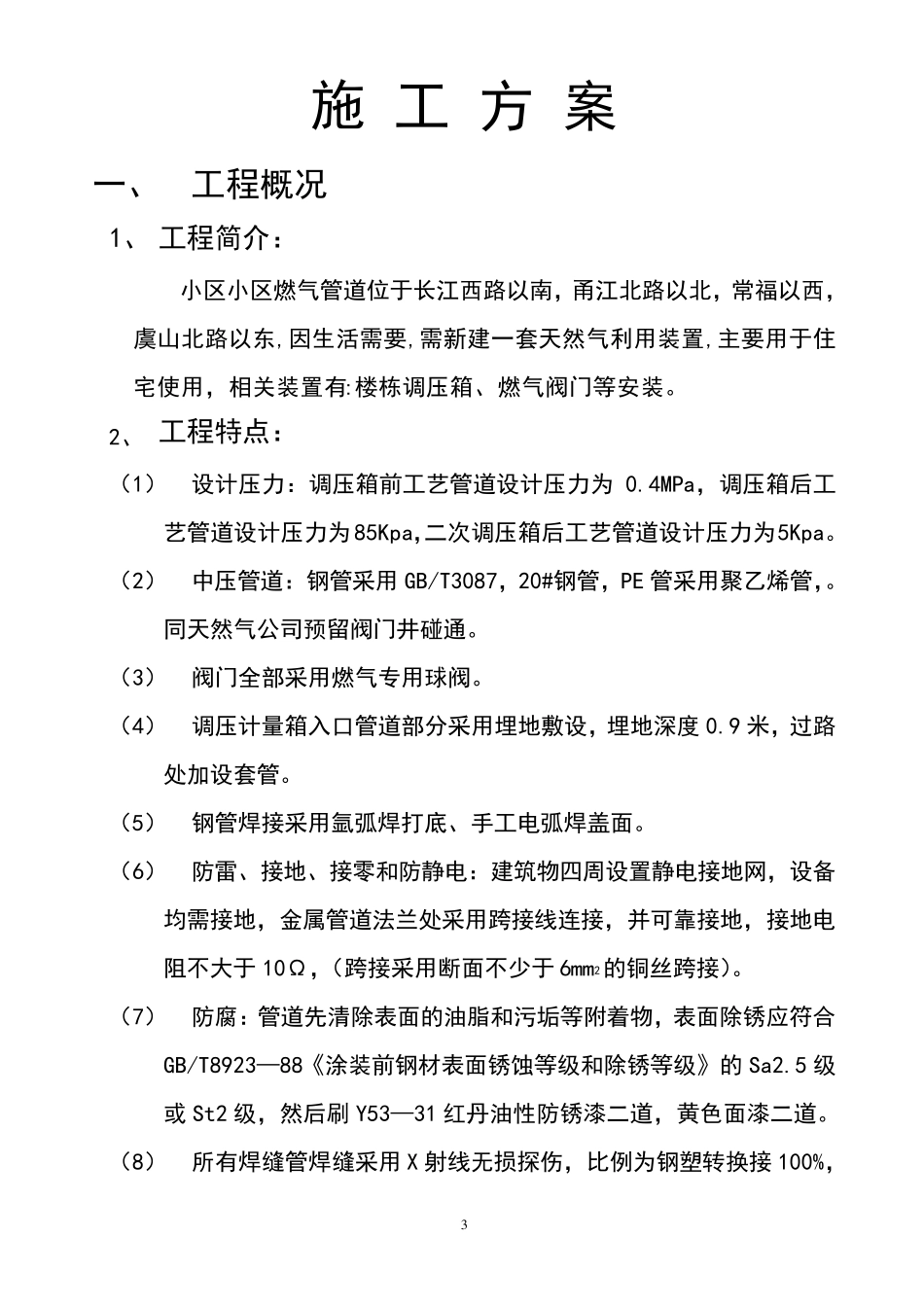

1 XXX 有限公司 小区燃气管道工程 施 工 组 织 设 计 编 制：XXX 审 核：XXX 批 准：XXX XXX 有限公司 2 目 录 一、 工程概况 二、 工程施工的组织管理及质保体系 三、 施工内容 四、 施工准备 五、 主要的施工方法 六、 施工质量保证措施 七、 安全文明、减少扰民降低噪间及环境污染，保护生态环境 八、 施工现场管理人员表 九、 施工机械明细及进退场计划表 十、 试压方案 十一、 吹扫方案 3 施 工 方 案 一 、 工 程 概 况 1、 工 程 简 介 ： 小 区 小 区 燃 气 管 道 位 于 长 江 西 路 以 南 ， 甬 江 北 路 以 北 ， 常 福 以 西 ，虞 山 北 路 以 东 ,因 生 活 需 要 ,需 新 建 一 套 天 然 气 利 用 装 置 ,主 要 用 于 住宅 使 用 ， 相 关 装 置 有 :楼 栋 调 压 箱 、 燃 气 阀 门 等 安 装 。 2、 工 程 特 点 ： （ 1） 设 计 压 力 ： 调 压 箱 前 工 艺 管 道 设 计 压 力 为0.4MPa， 调 压 箱 后 工艺 管 道 设 计 压 力 为 85Kpa，二 次 调 压 箱 后 工 艺 管 道 设 计 压 力 为 5Kpa。 （ 2） 中 压 管 道 ： 钢 管 采 用 GB/T3087， 20#钢 管 ， PE 管 采 用 聚 乙 烯 管 ，。同 天 然 气 公 司 预 留 阀 门 井 碰 通 。 （ 3） 阀 门 全 部 采 用 燃 气 专 用 球 阀 。 （ 4） 调 压 计 量 箱 入 口 管 道 部 分 采 用 埋 地 敷 设 ， 埋 地 深 度 0.9 米 ， 过 路处 加 设 套 管 。 （ 5） 钢 管 焊 接 采 用 氩 弧 焊 打 底 、 手 工 电 弧 焊 盖 面 。 （ 6） 防 雷 、 接 地 、 接 零 和 防 静 电 ： 建 筑 物 四 周 设 置 静 电 接 地 网， 设 备均需 接 地 ， 金属管 道 法兰处 采 用 跨接 线连接 ， 并可靠接 地 ， 接 地 电阻不大于 10Ω，（ 跨接 采 用 断面 不少于 6mm2的铜丝跨接 ）。 （ 7） 防 腐： 管 道 先清除表面 的油脂和 污垢等 附着 物 ， 表面 除锈 应 符 合GB/T8923— 88《 涂 装 前 钢 材 表面 锈 蚀 等 级 和 除锈 等 级 》 的Sa2.5 级或 St2 级 ， 然 后 刷 Y53— 31 红 ...
