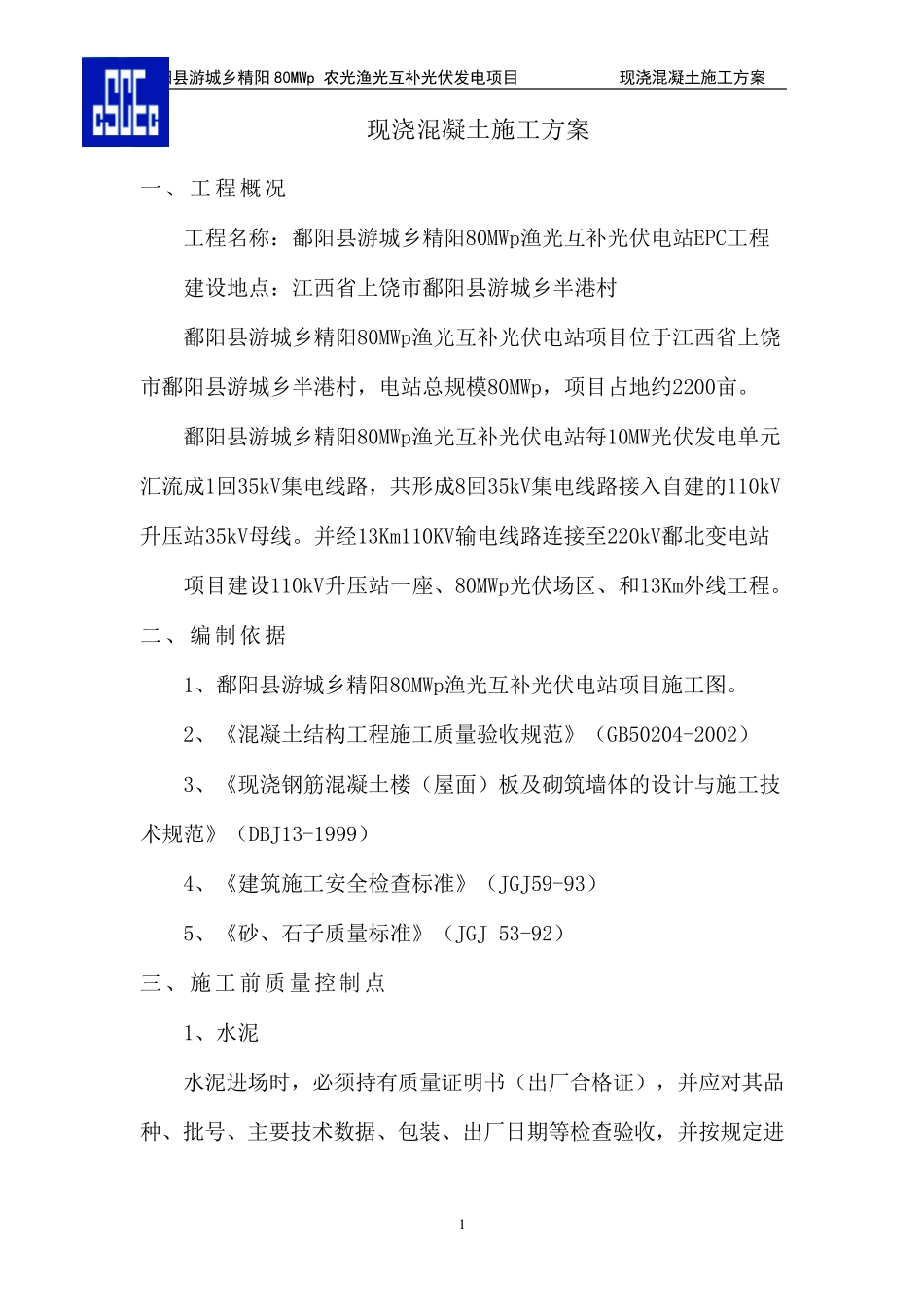

鄱阳县游城乡精阳80MWp 农光渔光互补光伏发电项目 现浇混凝土施工方案 1 现浇混凝土施工方案 一、工程概况 工程名称：鄱阳县游城乡精阳80MWp渔光互补光伏电站EPC工程 建设地点：江西省上饶市鄱阳县游城乡半港村 鄱阳县游城乡精阳80MWp渔光互补光伏电站项目位于江西省上饶市鄱阳县游城乡半港村，电站总规模80MWp，项目占地约2200亩。 鄱阳县游城乡精阳80MWp渔光互补光伏电站每10MW光伏发电单元汇流成1回35kV集电线路，共形成8回35kV集电线路接入自建的110kV升压站35kV母线。并经13Km110KV输电线路连接至220kV鄱北变电站 项目建设110kV升压站一座、80MWp光伏场区、和13Km外线工程。 二、编制依据 1、鄱阳县游城乡精阳80MWp渔光互补光伏电站项目施工图。 2、《混凝土结构工程施工质量验收规范》（GB50204-2002） 3、《现浇钢筋混凝土楼（屋面）板及砌筑墙体的设计与施工技术规范》（DBJ13-1999） 4、《建筑施工安全检查标准》（JGJ59-93） 5、《砂、石子质量标准》（JGJ 53-92） 三、施工前质量控制点 1、水泥 水泥进场时，必须持有质量证明书（出厂合格证），并应对其品种、批号、主要技术数据、包装、出厂日期 等 检查验收，并按 规定 进鄱阳县游城乡精阳80MWp 农光渔光互补光伏发电项目 现浇混凝土施工方案 2 行取样送检，合格后方可使用。 2、砂 砂宜采用中粗砂，砂中含泥量不得大于（≥C30，3%；＜C30，5%＝含泥量不得大于（≥C30，1%；＜C30，2%），严禁使用海砂或经海水浸泡过的砂，并按规定取样送检。 3、碎石 碎石不应采用单一级配，碎石中含泥量不得大于（≥C30，1%；＜C30，1.5%＝），含泥块汩不得大于（≥C30，0.5%；＜C30，0.7%＝，碎石最大允许料径1/3板厚，且不得大于40㎜。针片状颗粒含量不得大于（≥C30，15%；＜C30，25%＝。不得使用风化石。 4、水 混凝土拌制用水一般为饮用水或洁净天然水，水中不得含有不利于钢筋和混凝土的有害物质。 5、水灰比 混凝土的配合比应按设计施工图强度等级要求送检测部门进行试配。 6、搭设浇筑混凝土水平运输脚手架。 用不小于Ø20钢筋制成 的骑 马 凳 ，骑 马 凳 长 1.80M，高 0.30M。其中每 2.5M设一个，上铺4Ø48钢管大横杆，用14#铁丝扎牢，上满铺18厚九合板作为脚手架板至浇筑混凝土处，并在浇筑处设有挡车措施。脚手架板要求1.80M宽，可供手推车来回同时运行。 鄱阳县游城乡精阳80MWp 农光渔光互补光伏发电项目 现浇混凝土施工方案 3 ...
