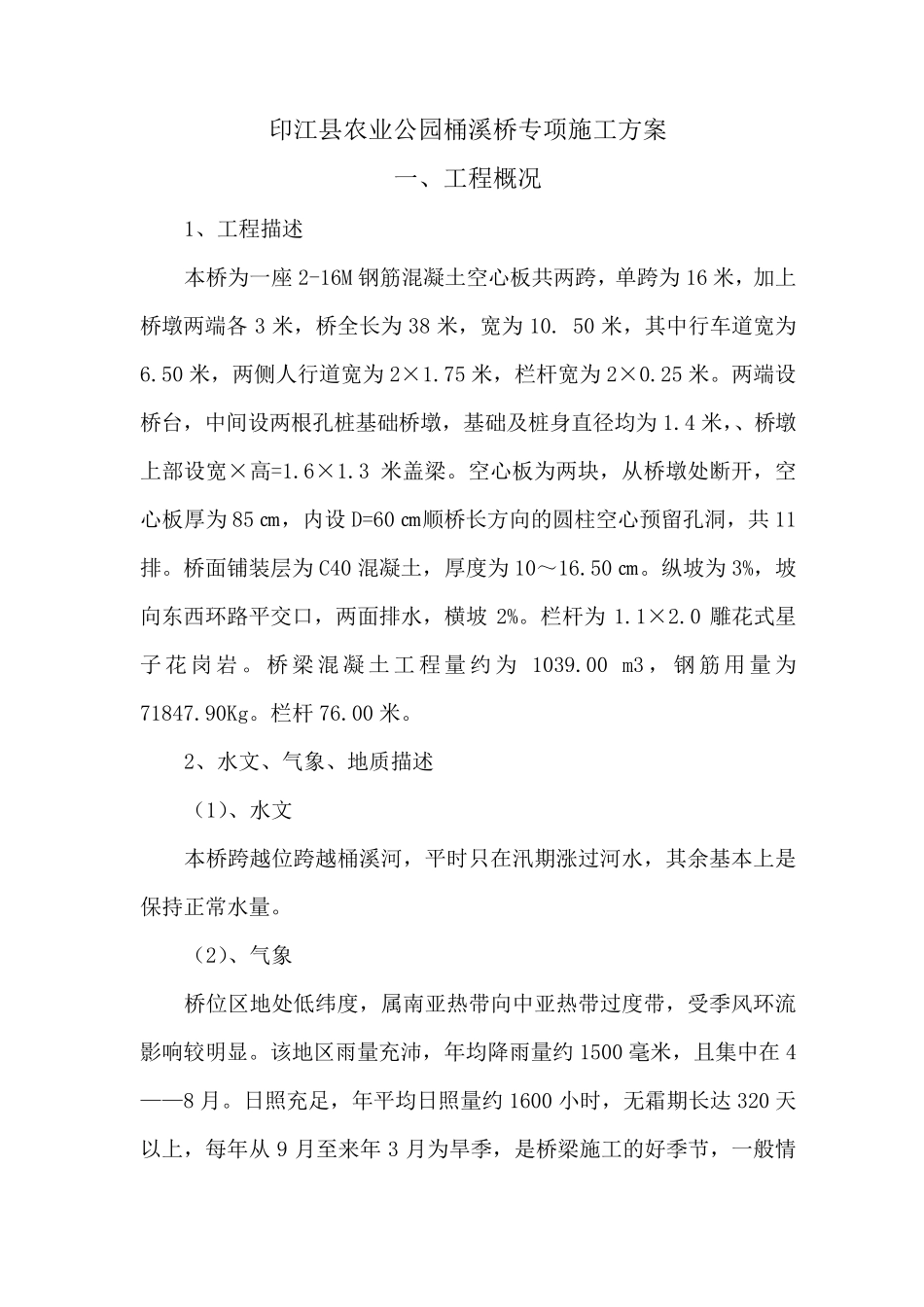

印江县农业公园桶溪桥专项施工方案 一、工程概况 1、工程描述 本桥为一座2-16M 钢筋混凝土空心板共两跨，单跨为16 米，加上桥墩两端各3 米，桥全长为38 米，宽为10. 50 米，其中行车道宽为6.50 米，两侧人行道宽为2×1.75 米，栏杆宽为2×0.25 米。两端设桥台，中间设两根孔桩基础桥墩，基础及桩身直径均为1.4 米，、桥墩上部设宽×高=1.6×1.3 米盖梁。空心板为两块，从桥墩处断开，空心板厚为85 ㎝，内设 D=60 ㎝顺桥长方向的圆柱空心预留孔洞，共11排。桥面铺装层为C40 混凝土，厚度为10～16.50 ㎝。纵坡为3%，坡向东西环路平交口，两面排水，横坡 2%。栏杆为1.1×2.0 雕花式星子 花 岗 岩 。 桥梁 混凝土工程量 约 为1039.00 m3 ，钢筋用 量 为71847.90Kg。栏杆 76.00 米。 2、水文、气象、地质描述 （1）、水文 本桥跨越位跨越桶溪河，平时只在汛期涨过河水，其余基本上是保持正常水量。 （2）、气象 桥位区地处低纬度，属南亚热带向中亚热带过度带，受季风环流影响较明显。该 地区雨 量充 沛 ，年 均降 雨 量约 1500 毫 米，且 集 中在4— — 8 月 。日 照 充 足 ，年 平均日 照 量约 1600 小 时，无 霜 期长达 320 天以 上，每 年 从 9 月 至 来 年 3 月 为旱 季，是桥梁施工的好 季节 ，一般 情 况下，可全年安排施工。年平均气温25℃左右，夏季最高气温35℃，冬季最低气温0℃。 （3）、地质情况 桥址处及附近未发现滑坡、塌陷、地裂等不良地质灾害，河床现覆盖着河沙。桥位处基岩为强风化岩，根据设计要求，桥台置于基岩50 厘米，桥墩嵌岩中风化以下4.0 米。 3、主要材料 （1）、混凝土（商品混凝土）： C40 防水砼：桥面铺装。 C35 砼：空心板。 C30 砼：盖梁、支座垫石、现浇枕梁。 C25 砼：桩基础、墩柱、桥台 C20 砼：孔桩护壁。 （2）、主要钢材： （1）普通钢筋：普通钢筋采用 R235 和 HRB335 钢筋，钢筋符合《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）和《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）的规定。 （2）钢材：采用《碳素结构钢》（GB700-1988）规定的 Q235C 钢板。 二 施工总布置及施工准备 1、场内外交通道路 本工程施工交通较为便利，利用现有的乡镇道路，可以满足施工需要，可以保证施工机械设备、材料、物资等运 输 进 、退 场等。场内 交通道路将根据现场临时设施的布置情况，充分...
