小型风力发电机工程施工方案VIP专享

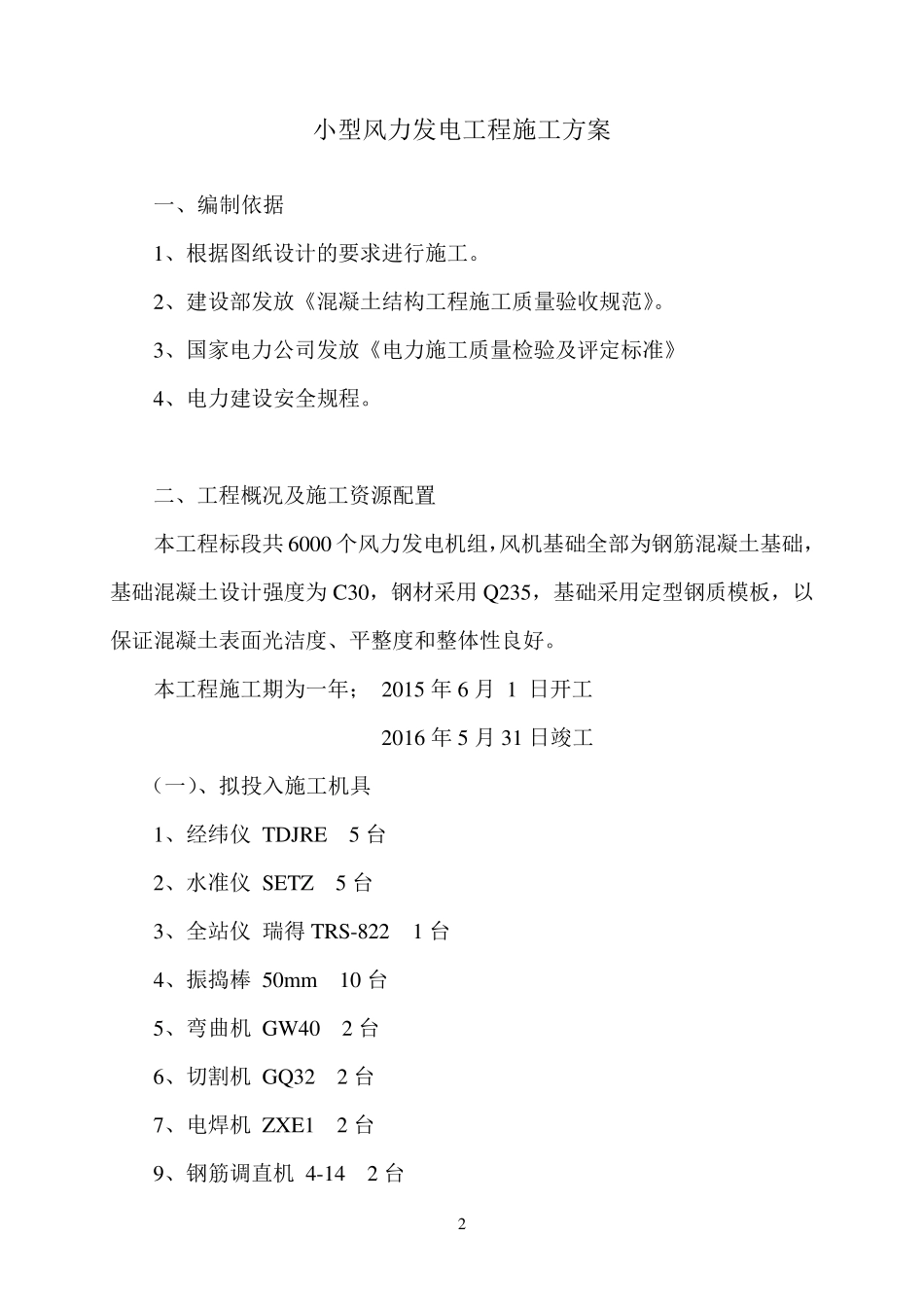

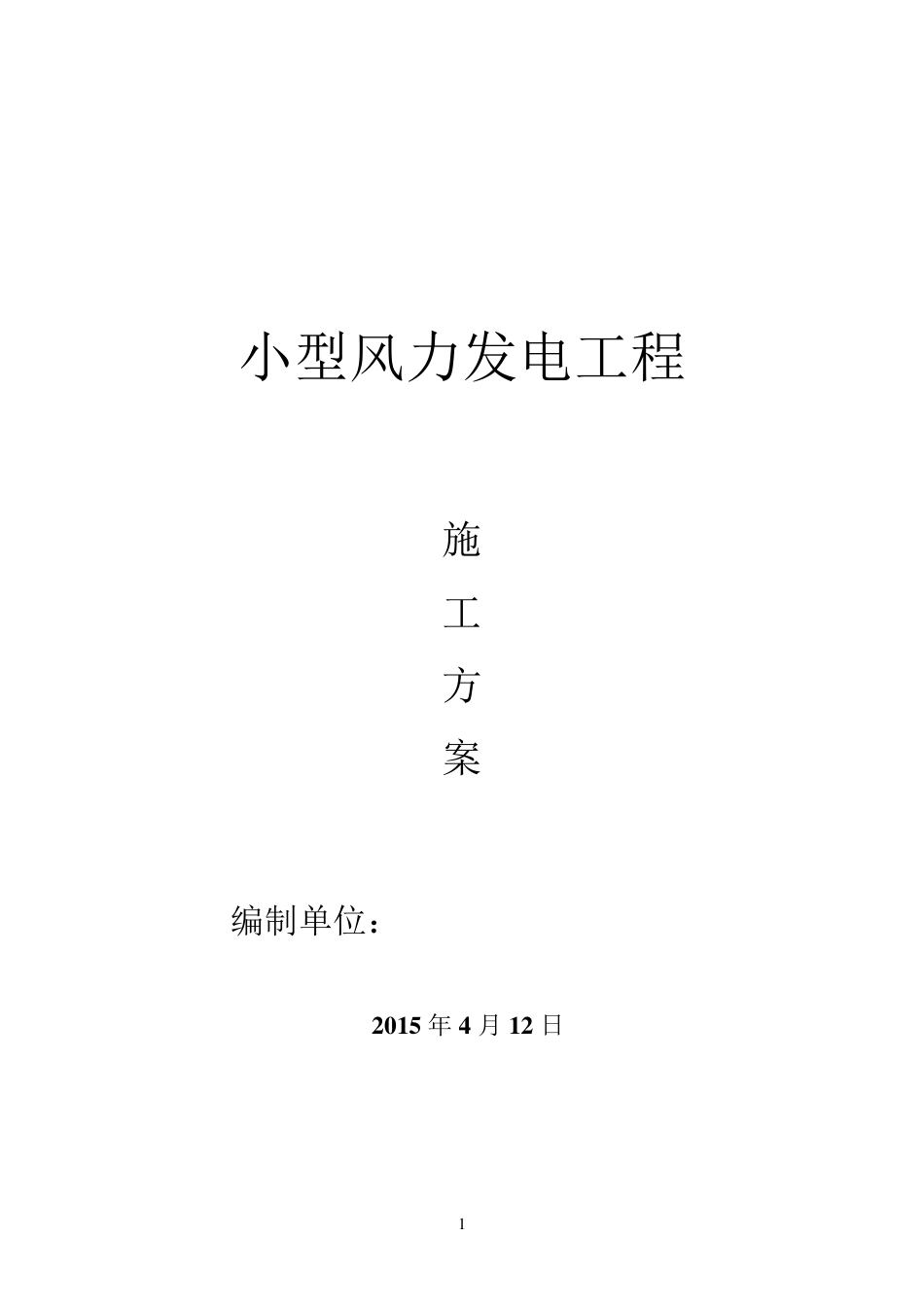

1 小型风力发电工程 施 工 方 案 编制单位： 2 0 1 5 年 4 月 1 2 日 2 小型风力发电工程施工方案 一、编制依据 1、根据图纸设计的要求进行施工。 2、建设部发放《混凝土结构工程施工质量验收规范》。 3、国家电力公司发放《电力施工质量检验及评定标准》 4、电力建设安全规程。 二、工程概况及施工资源配置 本工程标段共 6000 个风力发电机组，风机基础全部为钢筋混凝土基础，基础混凝土设计强度为 C30，钢材采用 Q235，基础采用定型钢质模板，以保证混凝土表面光洁度、平整度和整体性良好。 本工程施工期为一年； 2015 年 6 月 1 日开工 2016 年 5 月 31 日竣工 （一）、拟投入施工机具 1、经纬仪 TDJRE 5 台 2、水准仪 SETZ 5 台 3、全站仪 瑞得 TRS-822 1 台 4、振捣棒 50m m 10 台 5、弯曲机 GW40 2 台 6、切割机 GQ32 2 台 7、电焊机 ZXE1 2 台 9、钢筋调直机 4-14 2 台 3 10、打夯机 HW-20A 3 台 11、发电机 10-30KW 10 台 12、混凝土搅拌 JQW500 2 台（带配料机） 13、6 方混凝土搅拌车 2 台 （二）、工程车辆配置表 1、江铃皮卡 四驱 4 台 2、装载机 ZL40 1 台 3、挖掘机 (W-60 轮胎式) 2 台 （三）、拟投入施工人员 1、施工技术管理人员、八大员：20 人 1、各专业施工人员：80 人 三、 施工流程 1、测量放线 根据设计蓝图及甲方提供的固定成果桩成果表进行测量放线，并在适 当位置做控制点且设置保护措施，使控制桩不宜被破坏。在施工测量过程 中认真审核图纸，施工测量完成并且经过公司三级检验确认无误后，请甲 方及监理单位有关人员进行查验后，进行土方开挖工作。 2、土方工程 （1）基坑开挖时，应对平面控制桩、水准点、基坑平面位置、水平标 高、边坡坡度等经常复测检查，至设计标高，再统一进行一次修坡清底检查坑底宽和标高，要求坑底凹凸不超过 5.0cm 。 4 （2）雨季施工时，基坑槽应分段开挖，挖好一批浇筑一批，并再基槽两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，以防止坑壁受水浸泡造成塌方。 （3）挖掘发现地下管线，管道、电缆、通讯，等应及时通知有关部门 来处理，如施工必须毁坏时，亦应事先取得原设置或保管单位的书面同 意。 （4）土方开挖一般应按从上往下分层分段依次进行，再接近设计坑底标 高或边坡边界时应预留 200-300mm 厚的土层，用人工开挖和修整，边挖 ...
