工字钢悬挑脚手架施工方案

工字钢悬挑脚手架施工方案_第1页
1/39
工字钢悬挑脚手架施工方案_第2页
2/39
工字钢悬挑脚手架施工方案_第3页
3/39

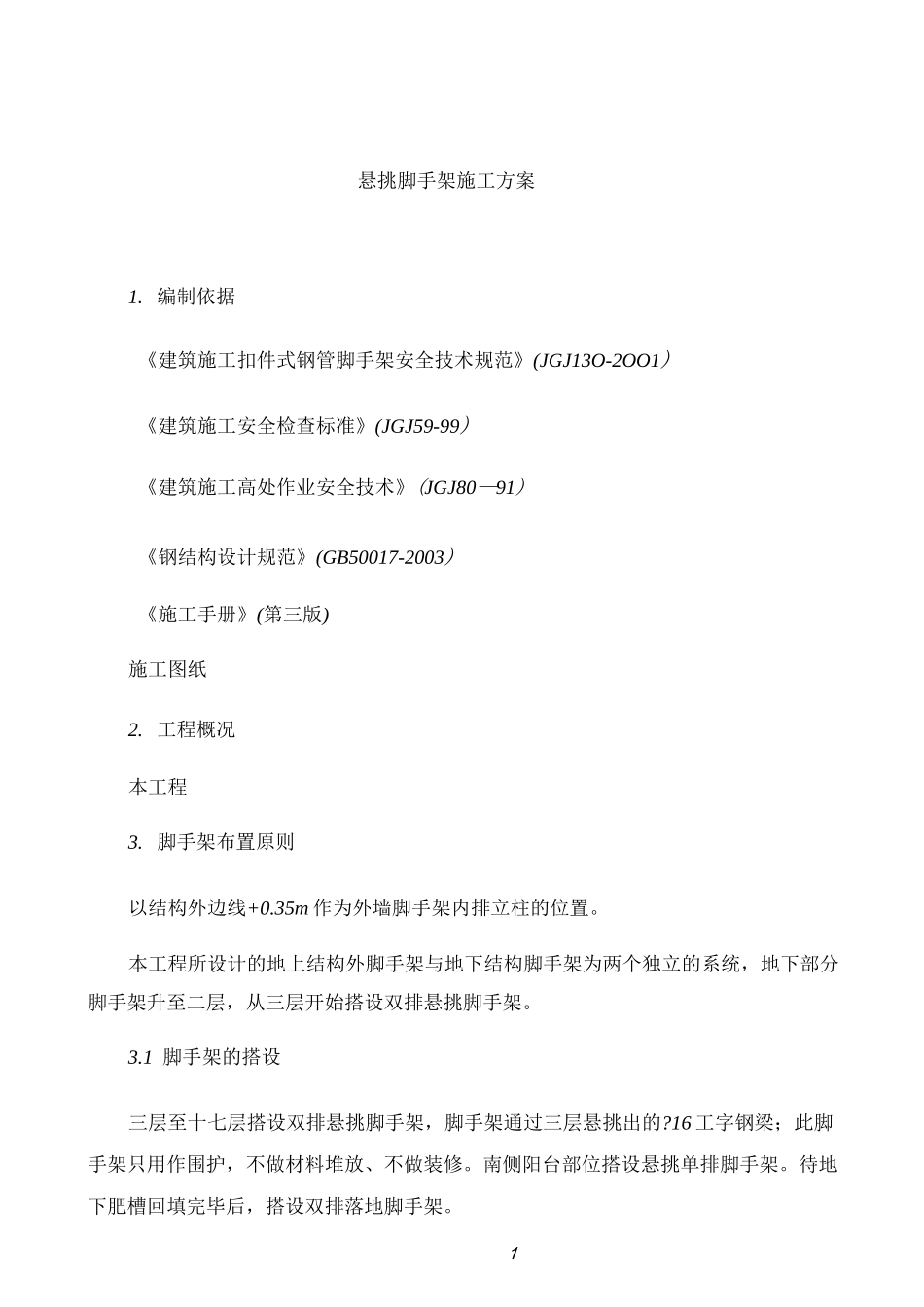

1悬挑脚手架施工方案1. 编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ13O-2OO1)《建筑施工安全检查标准》(JGJ59-99)《建筑施工高处作业安全技术》(JGJ80—91)《钢结构设计规范》(GB50017-2003)《施工手册》(第三版)施工图纸2. 工程概况本工程3. 脚手架布置原则以结构外边线+0.35m 作为外墙脚手架内排立柱的位置。本工程所设计的地上结构外脚手架与地下结构脚手架为两个独立的系统,地下部分脚手架升至二层,从三层开始搭设双排悬挑脚手架。3.1 脚手架的搭设三层至十七层搭设双排悬挑脚手架,脚手架通过三层悬挑出的?16 工字钢梁;此脚手架只用作围护,不做材料堆放、不做装修。南侧阳台部位搭设悬挑单排脚手架。待地下肥槽回填完毕后,搭设双排落地脚手架。工字钢悬挑脚手架施工方案24.脚手架所用材料4.1 钢管脚手架钢管采用外径 48mm,壁厚 3.5mm 的焊接钢管,钢管的检查必须符合下列规定:2 新钢管:具有产品质量合格证和质量检验报告;钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;钢管外径、壁厚、端面等的偏差,符合《建筑施工扣件式钢管脚手架安全技术规范》的规定:外径-0.5mm、壁厚-0.5mm、钢管两端面切斜偏差 1.7mm;钢管必须涂有防锈漆。2 旧钢管:钢管表面锈蚀深度 vo.5mm;钢管弯曲变形符合《建筑施工扣件式钢管脚手架安全技术规范》表 8.1.5 的规定:各种杆件钢管的端部弯曲L
