钻孔技术方案

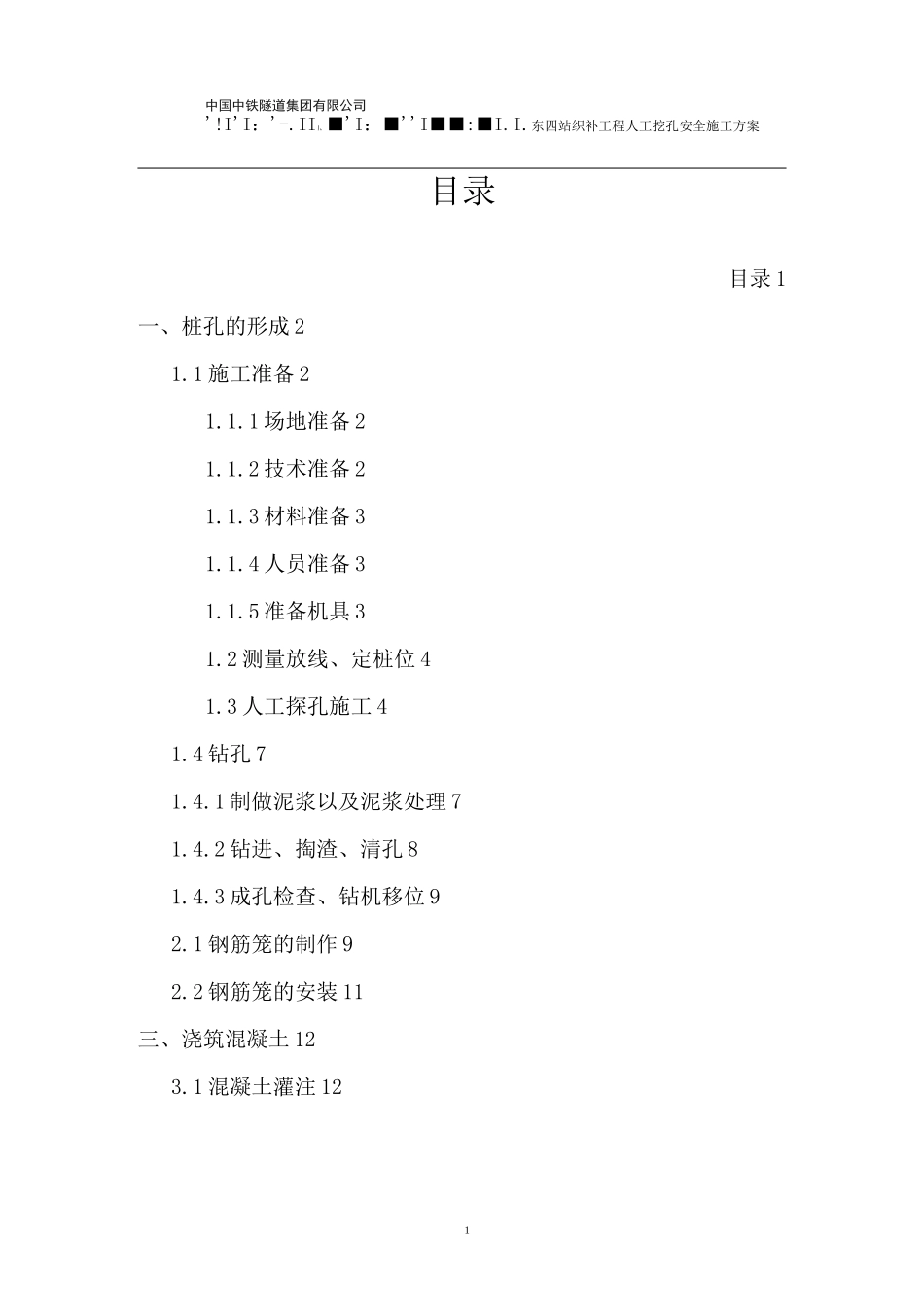

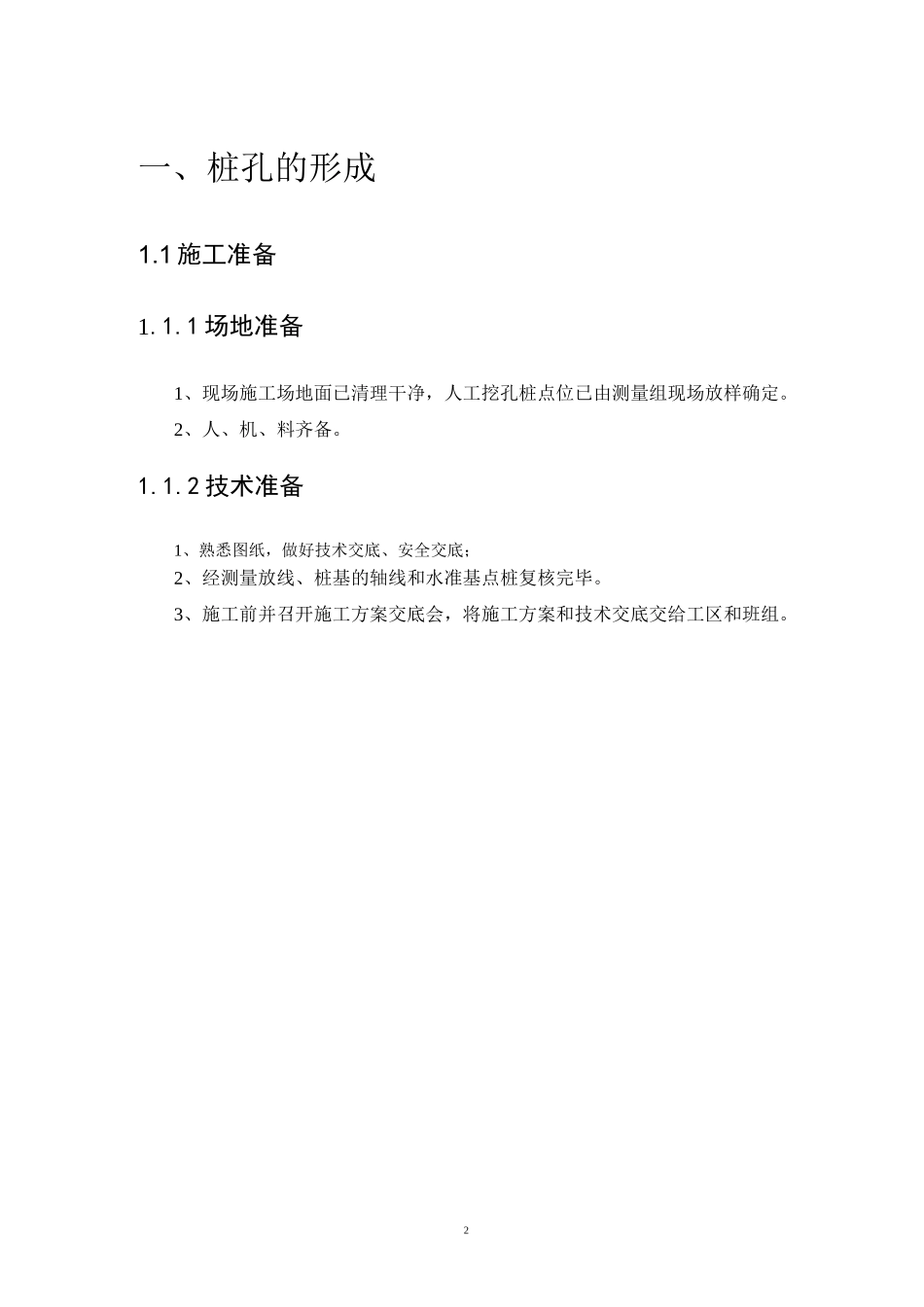

中国中铁隧道集团有限公司'!I'I：'-.II\、■'I：■''I■■:■I.I.东四站织补工程人工挖孔安全施工方案1目录目录 1一、桩孔的形成 21.1 施工准备 21.1.1 场地准备 21.1.2 技术准备 21.1.3 材料准备 31.1.4 人员准备 31.1.5 准备机具 31.2 测量放线、定桩位 41.3 人工探孔施工 41.4 钻孔 71.4.1 制做泥浆以及泥浆处理 71.4.2 钻进、掏渣、清孔 81.4.3 成孔检查、钻机移位 92.1 钢筋笼的制作 92.2 钢筋笼的安装 11三、浇筑混凝土 123.1 混凝土灌注 122一、桩孔的形成1.1 施工准备1.1.1 场地准备1、现场施工场地面已清理干净，人工挖孔桩点位已由测量组现场放样确定。2、人、机、料齐备。1.1.2 技术准备1、熟悉图纸，做好技术交底、安全交底；2、经测量放线、桩基的轴线和水准基点桩复核完毕。3、施工前并召开施工方案交底会，将施工方案和技术交底交给工区和班组。3C■Ogg中国中铁隧道集团有限公司'N■-■■I'■■I「'、'■■-「I：■-"■■:■II.东四站织补工程人工挖孔安全施工方案31.1.3 材料准备1、桩芯砼采用商品砼，护壁砼采用现场自拌砼。施工前做好砼原材料及试验，合格后投入使用。2、① 10 钢筋均符合设计规定，并有出厂合格证及试验报告。1.1.4 人员准备表 1 各工种人员计划表中国中铁隧道集团有限公 SJ'!I-I：'-.II\、■-I：■■'I■■:■II.东四站织补工程人工挖孔安全施工方案41.2 测量放线、定桩位依据测量控制线、点和基础平面布置图，测定桩位轴线和高程基准许点。确定好桩位中心，以中点为圆心，桩孔开孔直径为设计桩径+10—30cm，加护壁厚度 200mm 为半径画出圆周。撒石灰线作为桩孔开挖尺寸线。孔位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。1.3 人工探孔施工1 开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。开挖深度根据土层情况适当调整，砂卵层进尺不大于 0.5m，较稳定的粘土层进尺不大于 1.0m。第一节探孔开挖深度为地面下 70cm。开挖完成后及时施做挡水圈，挡水圈高度不小于 20cm。2、校核孔径和垂直度：根据孔边埋设的十字护桩，采用吊线锤方法检查孔位、孔径及垂直度。每节开挖及拆模后必须进行检查校核。孔位中心偏差不得大于 10mm，孔径误差不大于 3cm。3、护壁钢筋、模板环向钢筋申 10@200mm；竖向勾筋 20 根申 10@180mm。护壁模板采用拆上节、支下节重复周转使用。模...
