果冻充填灌装封机操作规程

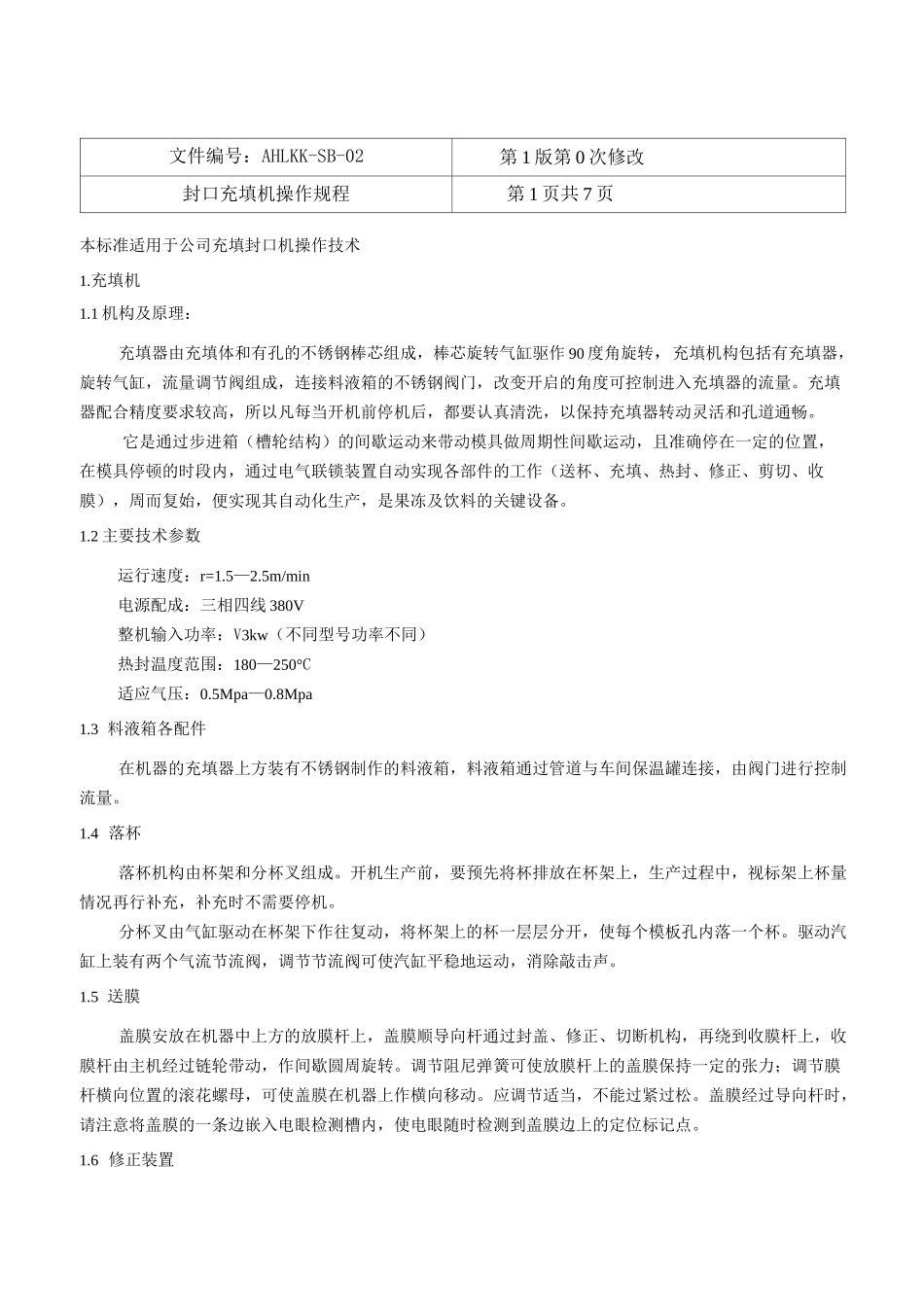

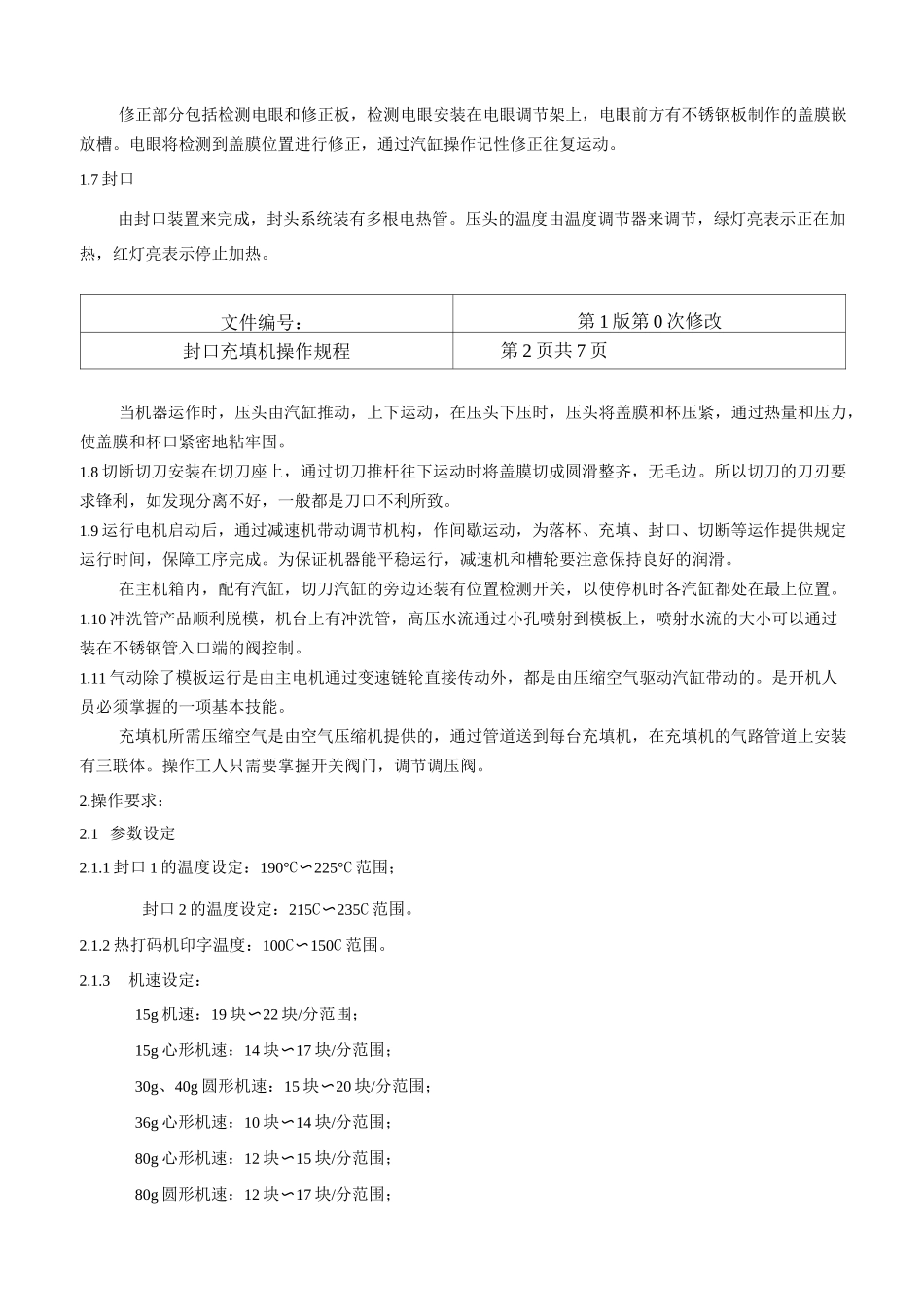

文件编号：AHLKK-SB-02第 1 版第 0 次修改封口充填机操作规程第 1 页共 7 页本标准适用于公司充填封口机操作技术1.充填机1.1 机构及原理：充填器由充填体和有孔的不锈钢棒芯组成，棒芯旋转气缸驱作 90 度角旋转，充填机构包括有充填器，旋转气缸，流量调节阀组成，连接料液箱的不锈钢阀门，改变开启的角度可控制进入充填器的流量。充填器配合精度要求较高，所以凡每当开机前停机后，都要认真清洗，以保持充填器转动灵活和孔道通畅。它是通过步进箱（槽轮结构）的间歇运动来带动模具做周期性间歇运动，且准确停在一定的位置，在模具停顿的时段内，通过电气联锁装置自动实现各部件的工作（送杯、充填、热封、修正、剪切、收膜），周而复始，便实现其自动化生产，是果冻及饮料的关键设备。1.2 主要技术参数运行速度：r=1.5—2.5m/min电源配成：三相四线 380V整机输入功率：V3kw（不同型号功率不同）热封温度范围：180—250°C适应气压：0.5Mpa—0.8Mpa1.3 料液箱各配件在机器的充填器上方装有不锈钢制作的料液箱，料液箱通过管道与车间保温罐连接，由阀门进行控制流量。1.4 落杯落杯机构由杯架和分杯叉组成。开机生产前，要预先将杯排放在杯架上，生产过程中，视标架上杯量情况再行补充，补充时不需要停机。分杯叉由气缸驱动在杯架下作往复动，将杯架上的杯一层层分开，使每个模板孔内落一个杯。驱动汽缸上装有两个气流节流阀，调节节流阀可使汽缸平稳地运动，消除敲击声。1.5 送膜盖膜安放在机器中上方的放膜杆上，盖膜顺导向杆通过封盖、修正、切断机构，再绕到收膜杆上，收膜杆由主机经过链轮带动，作间歇圆周旋转。调节阻尼弹簧可使放膜杆上的盖膜保持一定的张力；调节膜杆横向位置的滚花螺母，可使盖膜在机器上作横向移动。应调节适当，不能过紧过松。盖膜经过导向杆时，请注意将盖膜的一条边嵌入电眼检测槽内，使电眼随时检测到盖膜边上的定位标记点。1.6 修正装置修正部分包括检测电眼和修正板，检测电眼安装在电眼调节架上，电眼前方有不锈钢板制作的盖膜嵌放槽。电眼将检测到盖膜位置进行修正，通过汽缸操作记性修正往复运动。1.7 封口由封口装置来完成，封头系统装有多根电热管。压头的温度由温度调节器来调节，绿灯亮表示正在加热，红灯亮表示停止加热。文件编号：第 1 版第 0 次修改封口充填机操作规程第 2 页共 7 页当机器运作时，压头由汽缸推动，上下运动，在压头下压时，压头将盖膜和杯压紧，通过热量和压...
