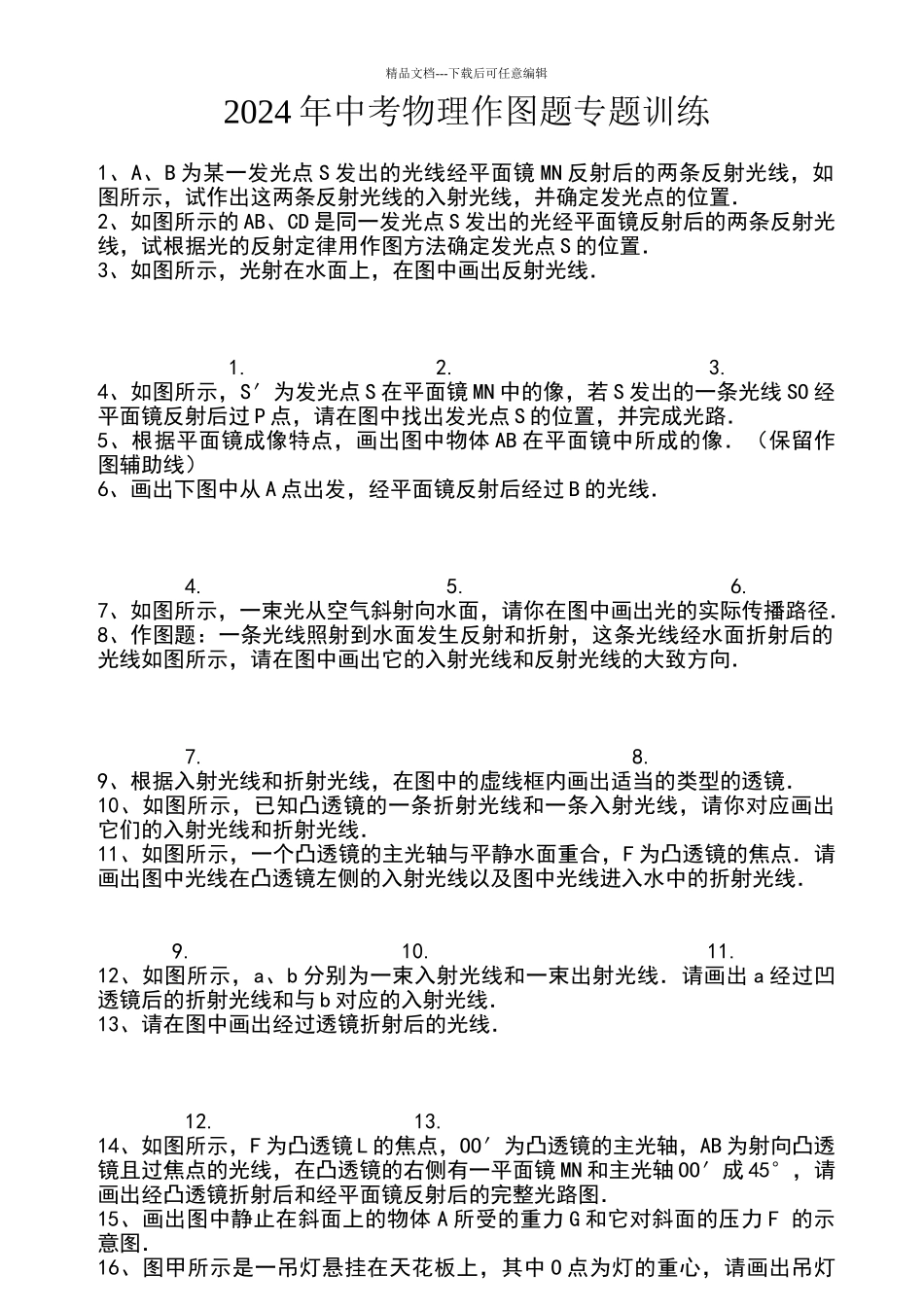

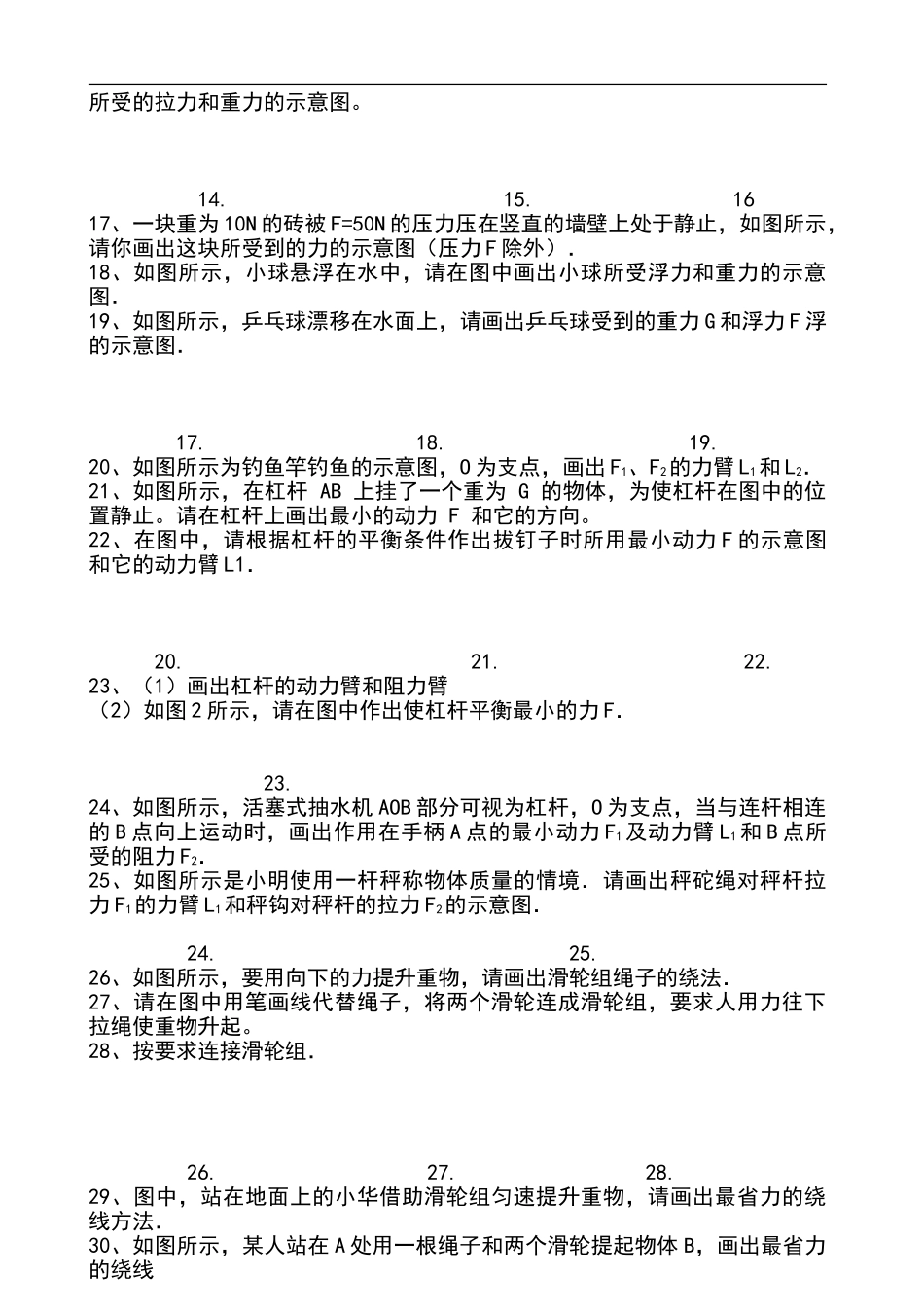

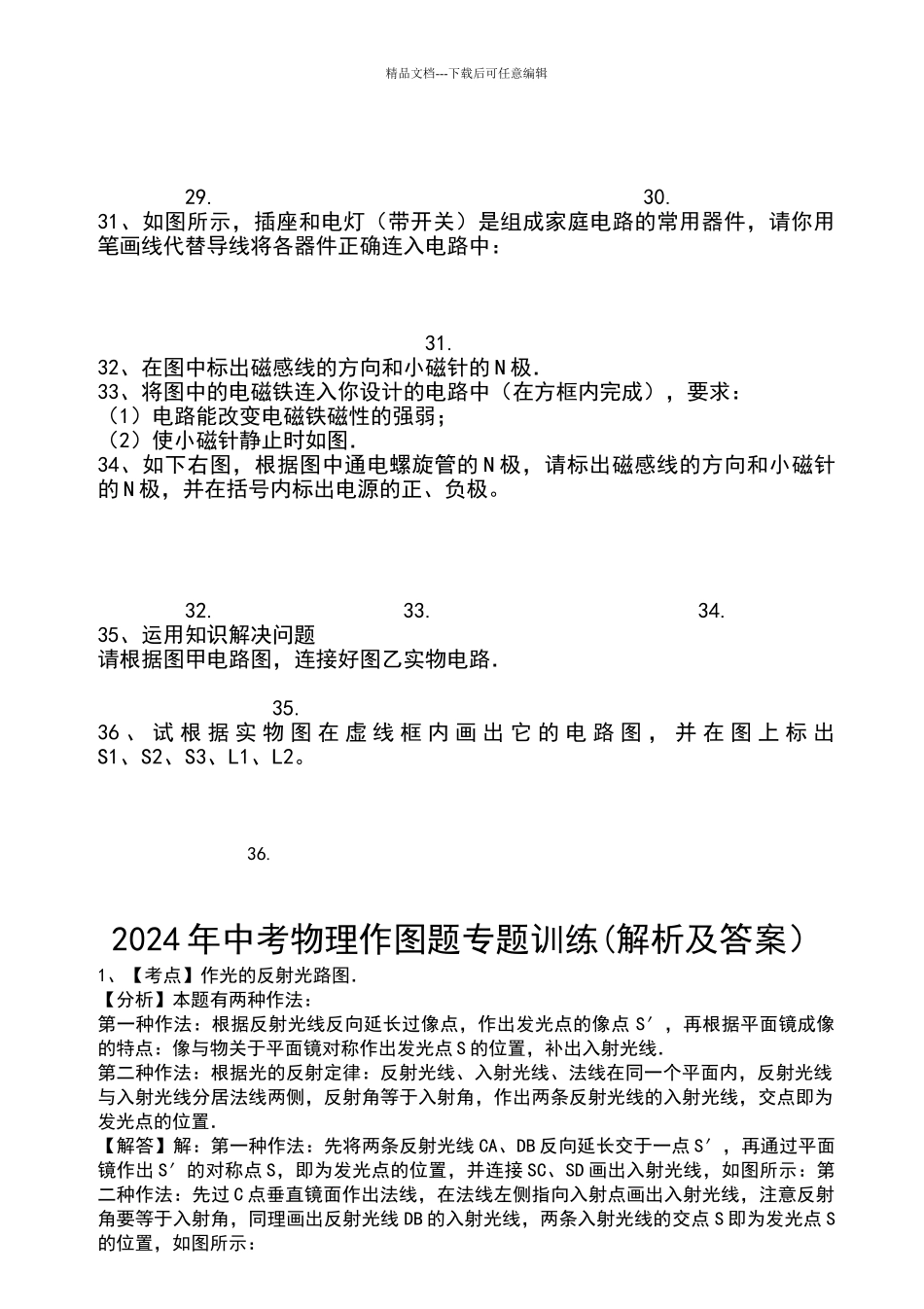

精品文档---下载后可任意编辑2024 年中考物理作图题专题训练1、A、B 为某一发光点 S 发出的光线经平面镜 MN 反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的 AB、CD 是同一发光点 S 发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点 S 的位置．3、如图所示，光射在水面上，在图中画出反射光线．1. 2. 3. 4、如图所示，S′为发光点 S 在平面镜 MN 中的像，若 S 发出的一条光线 SO 经平面镜反射后过 P 点，请在图中找出发光点 S 的位置，并完成光路．5、根据平面镜成像特点，画出图中物体 AB 在平面镜中所成的像．（保留作图辅助线）6、画出下图中从 A 点出发，经平面镜反射后经过 B 的光线．4. 5. 6.7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在图中画出它的入射光线和反射光线的大致方向．7. 8.9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．9. 10. 11.12、如图所示，a、b 分别为一束入射光线和一束出射光线．请画出 a 经过凹透镜后的折射光线和与 b 对应的入射光线．13、请在图中画出经过透镜折射后的光线．12. 13.14、如图所示，F 为凸透镜 L 的焦点，OO′为凸透镜的主光轴，AB 为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜 MN 和主光轴 OO′成 45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体 A 所受的重力 G 和它对斜面的压力 F 的示意图．16、图甲所示是一吊灯悬挂在天花板上，其中 O 点为灯的重心，请画出吊灯所受的拉力和重力的示意图。14. 15. 1617、一块重为 10N 的砖被 F=50N 的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力 F 除外）．18、如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．19、如图所示，乒乓球漂移在水面上，请画出乒乓球受到的重力 G 和浮力 F 浮的示意...
