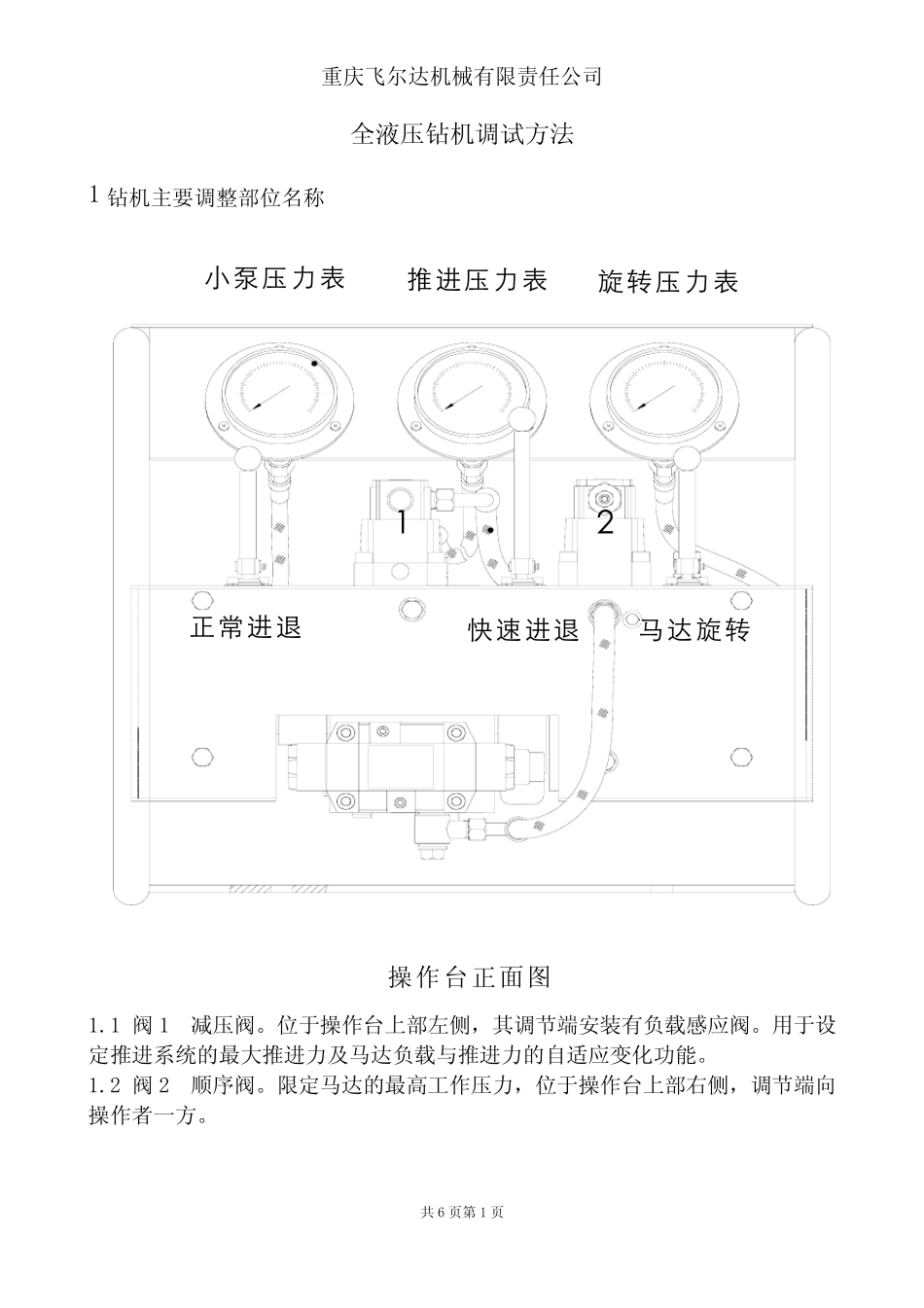

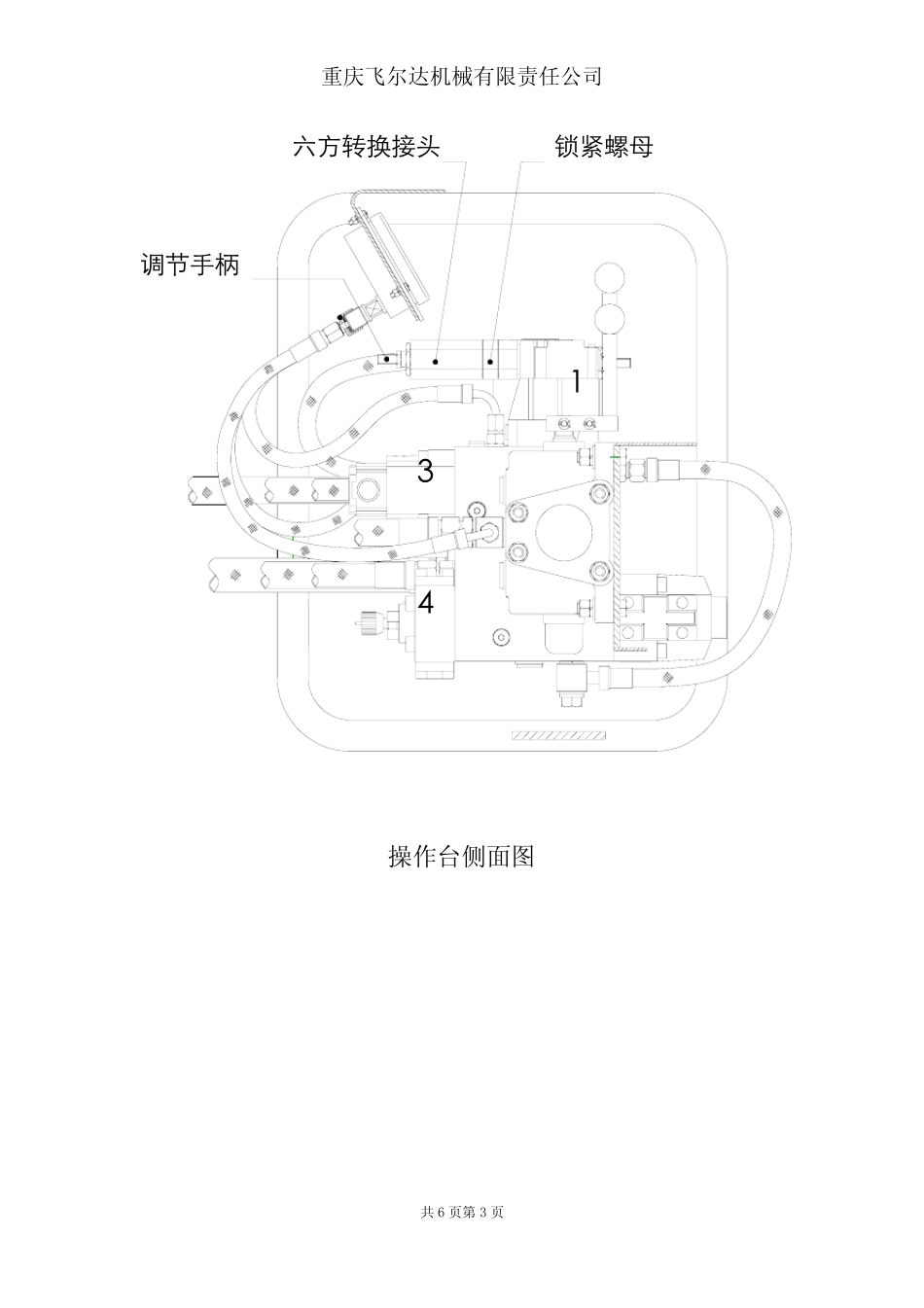

重庆飞尔达机械有限责任公司 全液压钻机调试方法 1 钻机主要调整部位名称 21小 泵 压 力 表推 进 压 力 表旋 转 压 力 表正 常 进 退快 速 进 退马 达 旋 转 操作台正面图 1.1 阀1 减压阀。位于操作台上部左侧，其调节端安装有负载感应阀。用于设定推进系统的最大推进力及马达负载与推进力的自适应变化功能。 1.2 阀2 顺序阀。限定马达的最高工作压力，位于操作台上部右侧，调节端向操作者一方。 共 6 页第 1 页 重庆飞尔达机械有限责任公司 马 达 正 转 溢 流 阀马 达 反 转 溢 流 阀1234 操作台后面图 1.3 阀3 顺序阀。与阀1 在同一集成块，用于钻机推进系统的轻推开孔功能结束到正常钻进工作的转换控制，位于操作台后侧。 1.4 阀4 节流阀。位于阀3 正下方，有一黑色的调节手柄，轻推开孔时用于调节起钻速度。 共 6 页第 2 页 重庆飞尔达机械有限责任公司 134锁 紧 螺 母六 方 转 换 接 头调 节 手 柄 操作台侧面图 共 6 页第 3 页 重庆飞尔达机械有限责任公司 大泵溢流阀小泵溢流阀 泵站图 2 开机前的准备工作 2.1 将泵站大泵出口溢流阀和小泵出口溢流阀的手柄全松后再旋紧2～3 圈； 2.2 将马达正转溢流阀手柄全松后再旋紧2～3 圈，将马达反转溢流阀手柄全部旋紧； 2.3 将阀1 上的调节手柄的锁紧螺母旋松，再将调节手柄全部旋紧； 2.4 将阀2 的调节手柄锁紧螺母旋松，然后将该调节手柄全部旋紧； 2.5 阀3 只能在实验室条件下调定，在出厂时已调整好，用户切忌随意调整。 2.6 阀4 在出厂时已调整好，用户切忌随意调整。如不小心动了此阀，可将此阀的调节手柄先关闭后再反向旋转2～3 圈； 2.7 分别拔下马达和推进油缸的进、出油管的快换接头，并妥善放置，保证快换接头不碰泥砂或油污； 2.8 冷却器内通入冷却水，流量不得低于 40L/min； 3 推进压力的调定 3.1 启动油泵电机，保证电机旋转方向符合要求； 3.2 将正常推进手柄置推进位置。 共 6 页第 4 页 重 庆 飞 尔 达 机 械 有 限 责 任 公 司 3.3 慢 慢 调 节 小 泵 出 口 溢 流 阀 ， 待 小 泵 压 力 表 指 示 值 达 到 13.5～ 13.0MPa 时 ， 锁定 小 泵 出 口 溢 流 阀 ； 3.4 检 查 推 进 压 力 表 的 指 示 值 。 3.4.1 当 推 进 压 力 表 的 指 示 值 为 9.5～ 10.0MPa 时...
