全球最专业的电力电子系统模拟工具PLECS

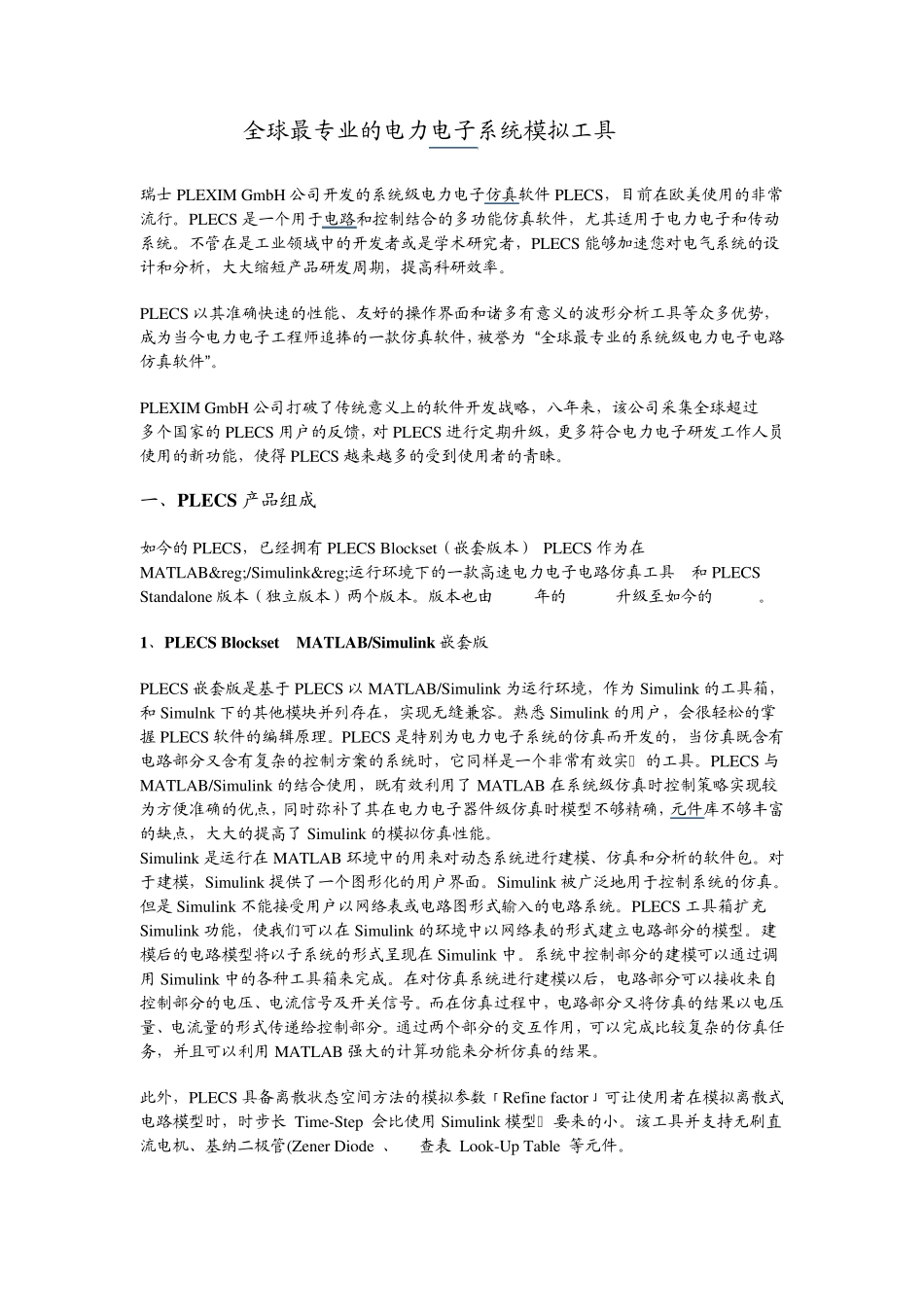

全球最专业的电力电子系统模拟工具PLECS 瑞士PLEXIM GmbH 公司开发的系统级电力电子仿真软件PLECS，目前在欧美使用的非常流行。PLECS 是一个用于电路和控制结合的多功能仿真软件，尤其适用于电力电子和传动系统。不管在是工业领域中的开发者或是学术研究者，PLECS 能够加速您对电气系统的设计和分析，大大缩短产品研发周期，提高科研效率。 PLECS 以其准确快速的性能、友好的操作界面和诸多有意义的波形分析工具等众多优势，成为当今电力电子工程师追捧的一款仿真软件，被誉为 “全球最专业的系统级电力电子电路仿真软件”。 PLEXIM GmbH 公司打破了传统意义上的软件开发战略，八年来，该公司采集全球超过 40多个国家的PLECS 用户的反馈，对PLECS 进行定期升级，更多符合电力电子研发工作人员使用的新功能，使得 PLECS 越来越多的受到使用者的青睐。 一、PLECS 产品组成 如今的PLECS，已经拥有 PLECS Blockset（嵌套版本）(PLECS 作为在MATLAB®/Simu link®运行环境下的一款高速电力电子电路仿真工具) 和PLECS Standalone 版本（独立版本）两个版本。版本也由 2002年的1.0.1升级至如今的3.1.8。 1、PLECS Blockset (MATLAB/Simu link 嵌套版) PLECS 嵌套版是基于PLECS 以MATLAB/Simu link 为运行环境，作为 Simu link 的工具箱，和Simu lnk 下的其他模块并列存在，实现无缝兼容。熟悉 Simu link 的用户，会很轻松的掌握 PLECS 软件的编辑原理。PLECS 是特别为电力电子系统的仿真而开发的，当仿真既含有电路部分又含有复杂的控制方案的系统时，它同样是一个非常有效实用 的工具。PLECS 与MATLAB/Simu link 的结合使用，既有效利用了 MATLAB 在系统级仿真时控制策略实现较为方便准确的优点，同时弥补了其在电力电子器件级仿真时模型不够精确，元件库不够丰富的缺点，大大的提高了 Simu link 的模拟仿真性能。 Simu link 是运行在MATLAB 环境中的用来对动态系统进行建模、仿真和分析的软件包。对于建模，Simu link 提供了一个图形化的用户界面。Simu link 被广泛地用于控制系统的仿真。但是Simu link 不能接受用户以网络表或电路图形式输入的电路系统。PLECS 工具箱扩充Simu link 功能，使我们可以在Simu link 的环境中以网络表的形式建立电路部分的模型。建模后的电路模型将以子系统的形式呈现在Simu link 中。系统中控制部分的建模可以通过调用Simu link 中的...
