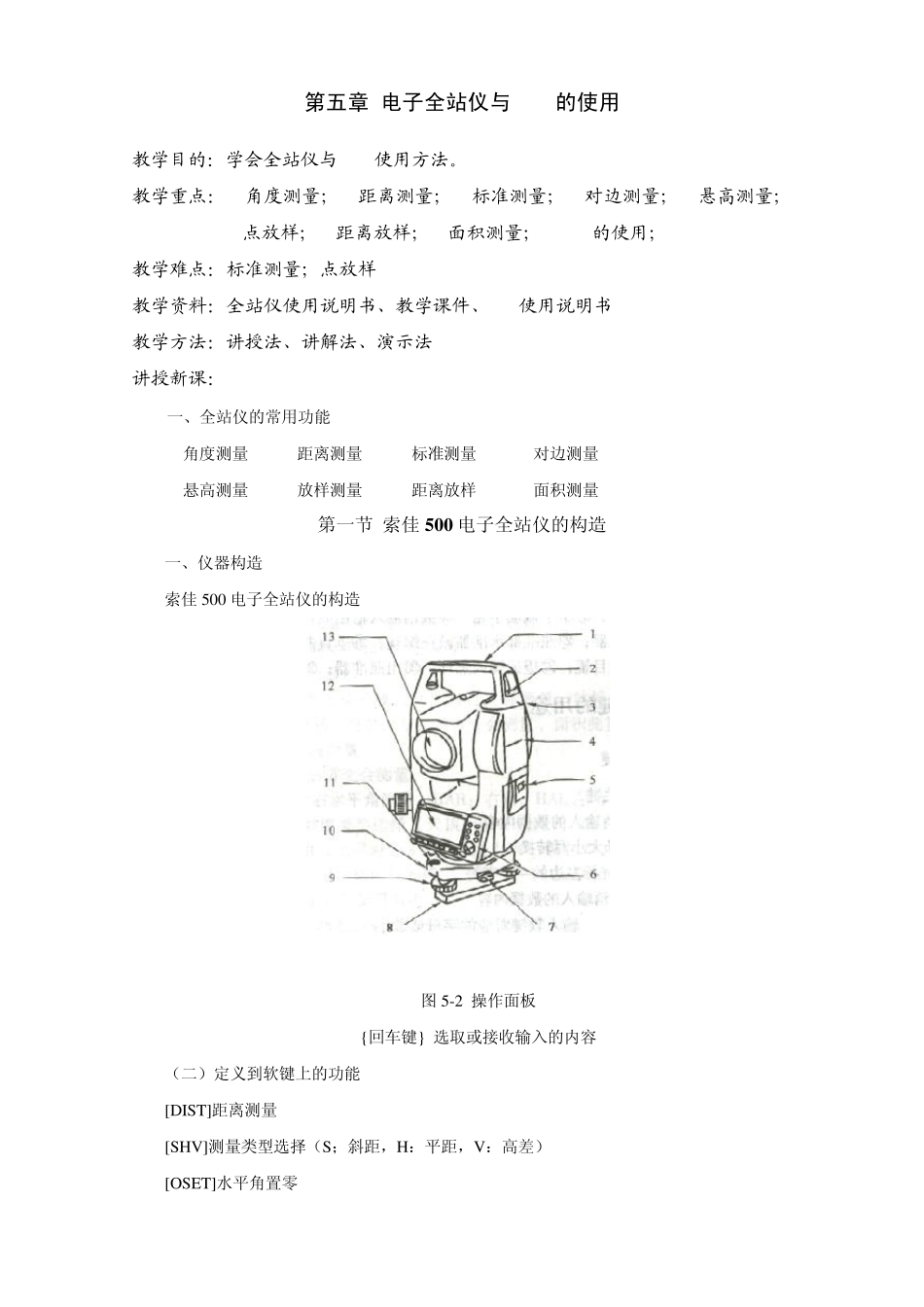

第五章 电子全站仪与 GPS的使用 教学目的:学会全站仪与GPS使用方法。 教学重点:1.角度测量;2.距离测量;3.标准测量;4.对边测量;5.悬高测量;6.点放样;7.距离放样;8.面积测量;9.GPS的使用; 教学难点:标准测量;点放样 教学资料:全站仪使用说明书、教学课件、GPS使用说明书 教学方法:讲授法、讲解法、演示法 讲授新课: 一、全站仪的常用功能 1.角度测量 2.距离测量 3.标准测量 4.对边测量 5.悬高测量 6.放样测量 7.距离放样 8.面积测量 第一节 索佳 5 0 0 电子全站仪的构造 一、仪器构造 索佳 500 电子全站仪的构造 图 5-2 操作面板 {回车键} 选取或接收输入的内容 (二)定义到软键上的功能 [DIST]距离测量 [SHV]测量类型选择(S;斜距,H:平距,V:高差) [OSET]水平角置零 [COORD]坐标测量 [ REP]水平角重复测量 [MLM]对边测量 [S-O]放样测量 [OFFSETRE]偏心测量 [REC]进入存储数据菜单 [EDM]进入EDM(电子测距)参数设置 [ H. ANG]将水平角设为已知值 [TILT]倾角显示 [MENU]进入菜单模式(即进行坐标测量、放样测量、偏心测量、重复测量、对边测量、悬高测量、后方交会测量、面积测算等) [REM]悬高测量 [ RESEC ]后方交会测量 [R/L]左/右水平角测量。HAR:右角,NAL 左角 [ZA/%]坡度类型选择(天顶距或%坡度),ZA:天顶距(天顶时为0) VA;垂直角(水平时为±90,盘左为90,盘右270) [HOLD]水平角锁定和解锁 [RCL]显示:最新测量数据 [D-OUT]将观测值输出到计算机等外部设备 [AIM]测距信号检测 [AERA]面积测量 [F/M]距离单位转换(米或英尺) [HT]仪器高和目标高设置 [„]尚未进行功能定义 索佳 500 电子全站仪是一种精度±5"(ISO/DIS12875-2)级电脑型电子全站仪,角度最小显示为1"/5",测距精度为±(3+210-5×D)mm,距离最小显示为0.001m。 第二节 索佳 5 0 0 电子全站仪的使用 一、电池充电 1.充电步骤:见教材 P88 (电池出厂时未进行充电,使用前必须充电) 注意:电池长期不使用应每月充一次电,不要在电量完全耗尽后再充电。 2 .电池的安装步骤 (1 )向下按动电池护盖开关钮,打开电池护盖。 (2 插入电池,向下按动并听到卡嗒声响。 (3 )合上电池盖,向下按动开关钮听到喀哒声响,完成电池安装。 注意:卸下电池前必须关闭电源。电池护盖未关闭时开机,仪器发出响声,合上护盖仪器返回前一屏幕显示。 二、安置仪器及使用 1 ...
