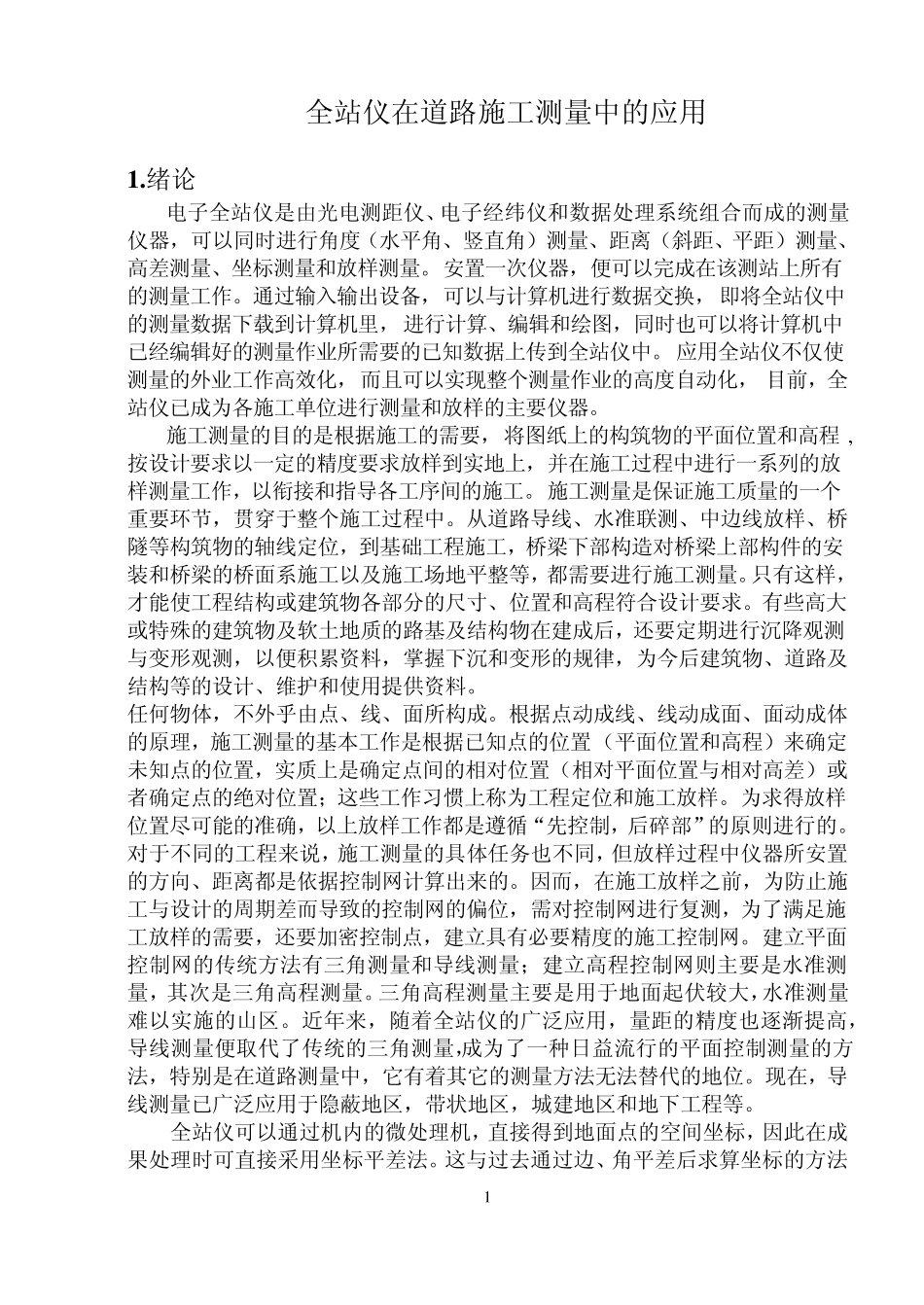

全站仪在道路施工测量中的应用

1 全站仪在道路施工测量中的应用 1 .绪论 电子全站仪是由光电测距仪、电子经纬仪和数据处理系统组合而成的测量仪器，可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距）测量、高差测量、坐标测量和放样测量。安置一次仪器，便可以完成在该测站上所有的测量工作。通过输入输出设备，可以与计算机进行数据交换，即将全站仪中的测量数据下载到计算机里，进行计算、编辑和绘图，同时也可以将计算机中已经编辑好的测量作业所需要的已知数据上传到全站仪中。应用全站仪不仅使测量的外业工作高效化，而且可以实现整个测量作业的高度自动化， 目前，全站仪已成为各施工单位进行测量和放样的主要仪器。 施工测量的目的是根据施工的需要，将图纸上的构筑物的平面位置和高程,按设计要求以一定的精度要求放样到实地上，并在施工过程中进行一系列的放样测量工作，以衔接和指导各工序间的施工。施工测量是保证施工质量的一个重要环节，贯穿于整个施工过程中。从道路导线、水准联测、中边线放样、桥隧等构筑物的轴线定位，到基础工程施工，桥梁下部构造对桥梁上部构件的安装和桥梁的桥面系施工以及施工场地平整等，都需要进行施工测量。只有这样，才能使工程结构或建筑物各部分的尺寸、位置和高程符合设计要求。有些高大或特殊的建筑物及软土地质的路基及结构物在建成后，还要定期进行沉降观测与变形观测，以便积累资料，掌握下沉和变形的规律，为今后建筑物、道路及结构等的设计、维护和使用提供资料。 任何物体，不外乎由点、线、面所构成。根据点动成线、线动成面、面动成体的原理，施工测量的基本工作是根据已知点的位置（平面位置和高程）来确定未知点的位置，实质上是确定点间的相对位置（相对平面位置与相对高差）或者确定点的绝对位置；这些工作习惯上称为工程定位和施工放样。为求得放样位置尽可能的准确，以上放样工作都是遵循“先控制，后碎部”的原则进行的。对于不同的工程来说，施工测量的具体任务也不同，但放样过程中仪器所安置的方向、距离都是依据控制网计算出来的。因而，在施工放样之前，为防止施工与设计的周期差而导致的控制网的偏位，需对控制网进行复测，为了满足施工放样的需要，还要加密控制点，建立具有必要精度的施工控制网。建立平面控制网的传统方法有三角测量和导线测量；建立高程控制网则主要是水准测量，其次是三角高程测量。三角高程测量主要是用于地面起伏较大，水准测量难以实施的山区。近年来，随着全站仪...
