全站仪详细使用方法

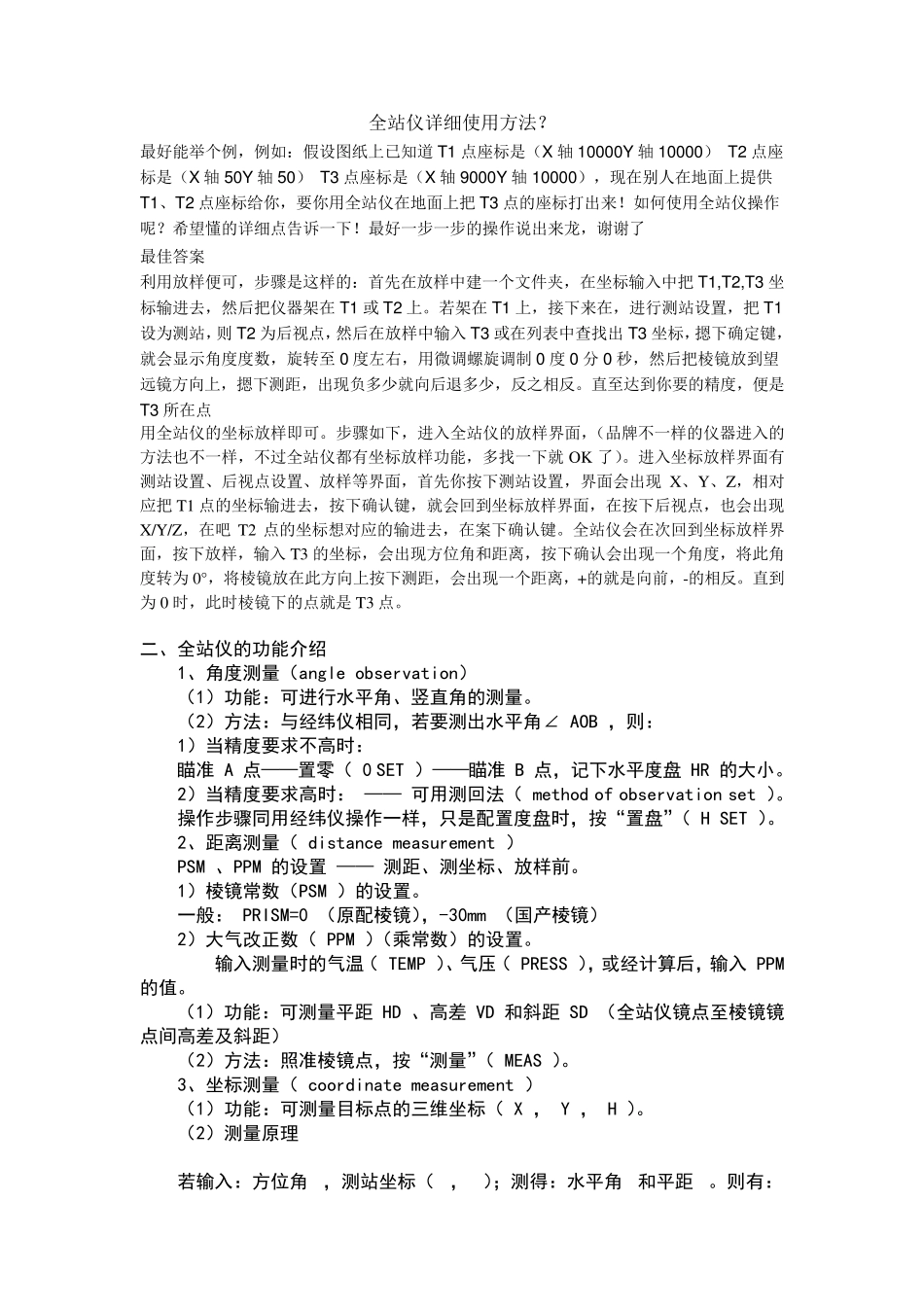

全站仪详细使用方法_第1页
1/16

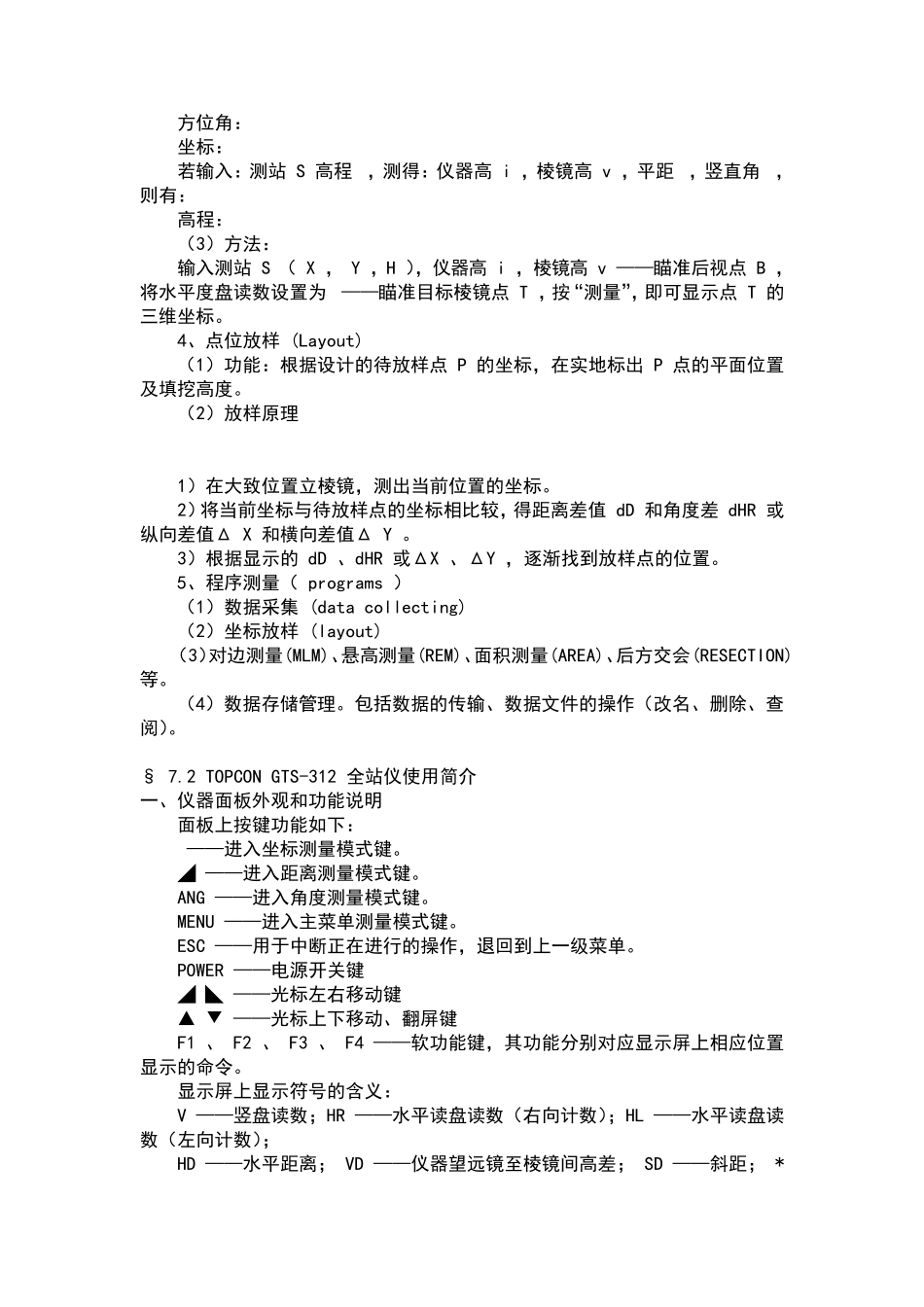

全站仪详细使用方法_第2页
2/16

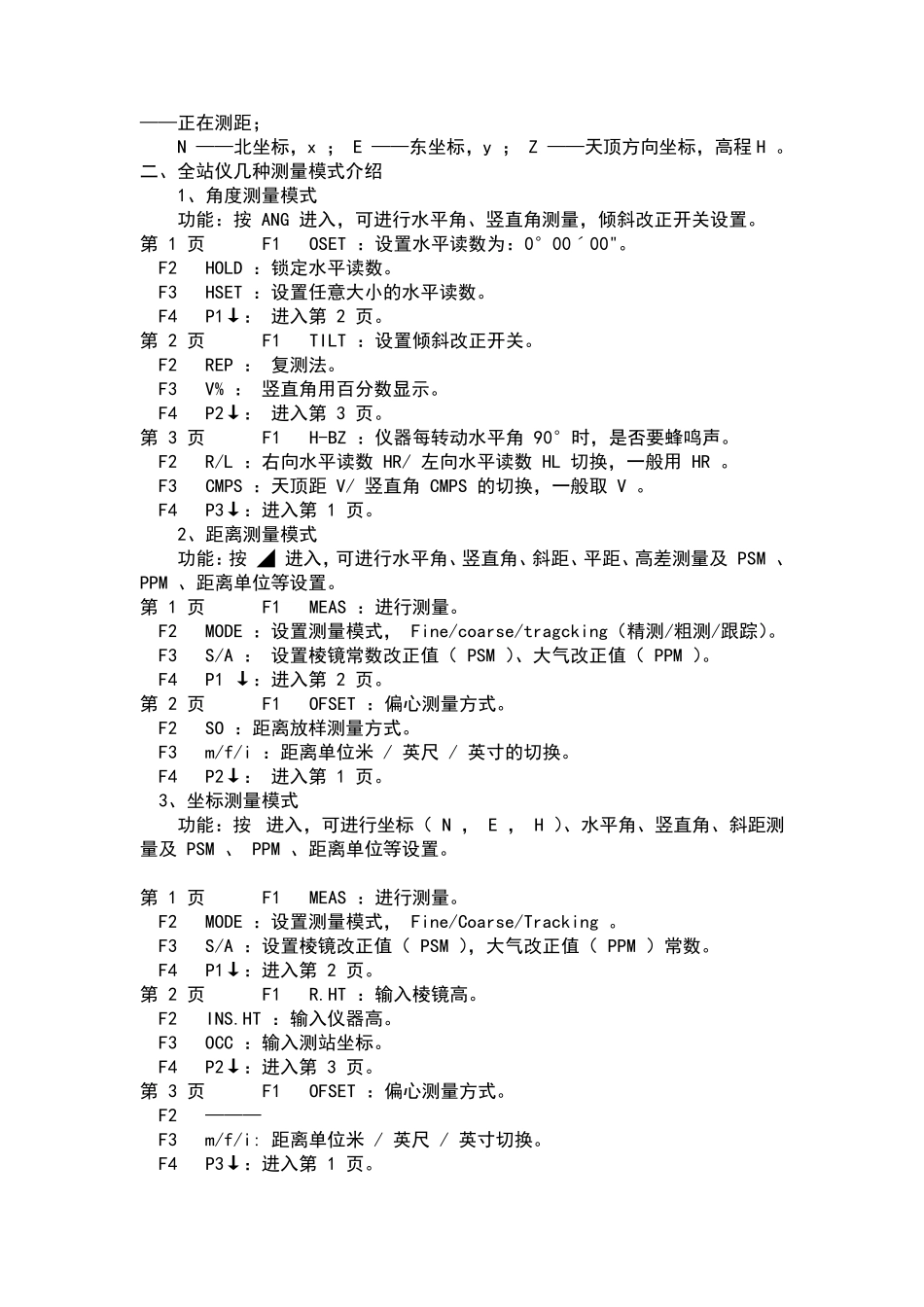

全站仪详细使用方法_第3页
3/16
全站仪详细使用方法? 最好能举个例,例如:假设图纸上已知道T1 点座标是(X 轴10000Y 轴10000) T2 点座标是(X 轴50Y 轴50) T3 点座标是(X 轴9000Y 轴10000),现在别人在地面上提供T1、T2 点座标给你,要你用全站仪在地面上把 T3 点的座标打出来!如何使用全站仪操作呢?希望懂的详细点告诉一下!最好一步一步的操作说出来龙,谢谢了 最佳答案 利用放样便可,步骤是这样的:首先在放样中建一个文件夹,在坐标输入中把 T1,T2,T3 坐标输进去,然后把仪器架在T1 或 T2 上。若架在T1 上,接下来在,进行测站设置,把 T1设为测站,则 T2 为后视点,然后在放样中输入 T3 或在列表中查找出 T3 坐标,摁下确定键,就会显示角度度数,旋转至 0 度左右,用微调螺旋调制 0 度 0 分 0 秒,然后把棱镜放到望远镜方向上,摁下测距,出现负多少就向后退多少,反之相反。直至达到你要的精度,便是T3 所在点 用全站仪的坐标放样即可。步骤如下,进入全站仪的放样界面,(品牌不一样的仪器进入的方法也不一样,不过全站仪都有坐标放样功能,多找一下就 OK 了)。进入坐标放样界面有测站设置、后视点设置、放样等界面,首先你按下测站设置,界面会出现X、Y、Z,相对应把 T1 点的坐标输进去,按下确认键,就会回到坐标放样界面,在按下后视点,也会出现X/Y/Z,在吧 T2 点的坐标想对应的输进去,在案下确认键。全站仪会在次回到坐标放样界面,按下放样,输入 T3 的坐标,会出现方位角和距离,按下确认会出现一个角度,将此角度转为 0°,将棱镜放在此方向上按下测距,会出现一个距离,+的就是向前,-的相反。直到为 0 时,此时棱镜下的点就是T3 点。 二、全站仪的功能介绍 1、角度测量(angle observation) (1)功能:可进行水平角、竖直角的测量。 (2)方法:与经纬仪相同,若要测出水平角∠ AOB ,则: 1)当精度要求不高时: 瞄准 A 点——置零( 0 SET )——瞄准 B 点,记下水平度盘 HR 的大小。 2)当精度要求高时: —— 可用测回法( method of observation set )。 操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”( H SET )。 2、距离测量( distance measurement ) PSM 、PPM 的设置 —— 测距、测坐标、放样前。 1)棱镜常数(PSM )的设置。 一般: PRISM=0 (原配棱镜),-30mm (国产棱镜) 2)大气改正数( PPM )(乘常数)...
