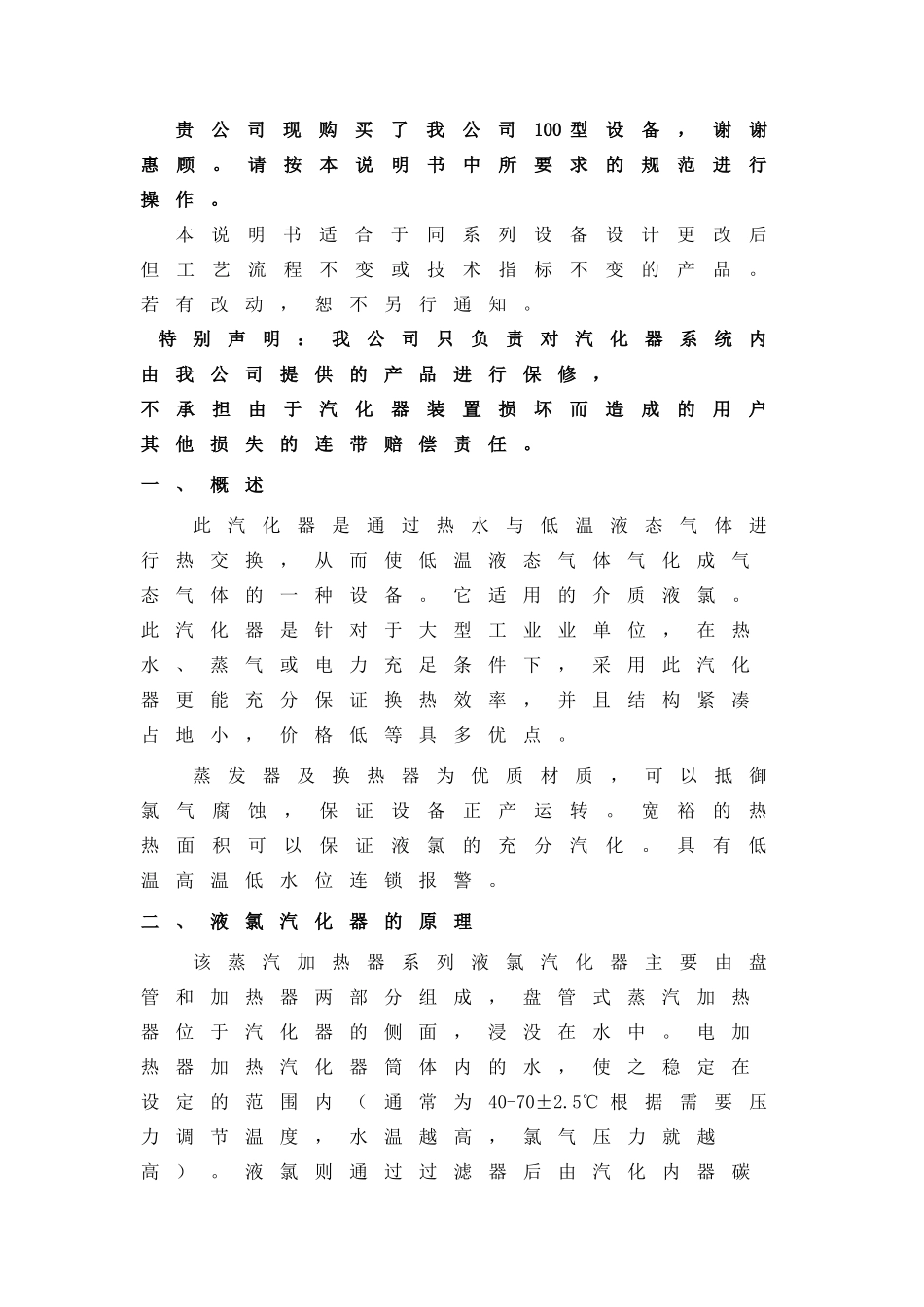

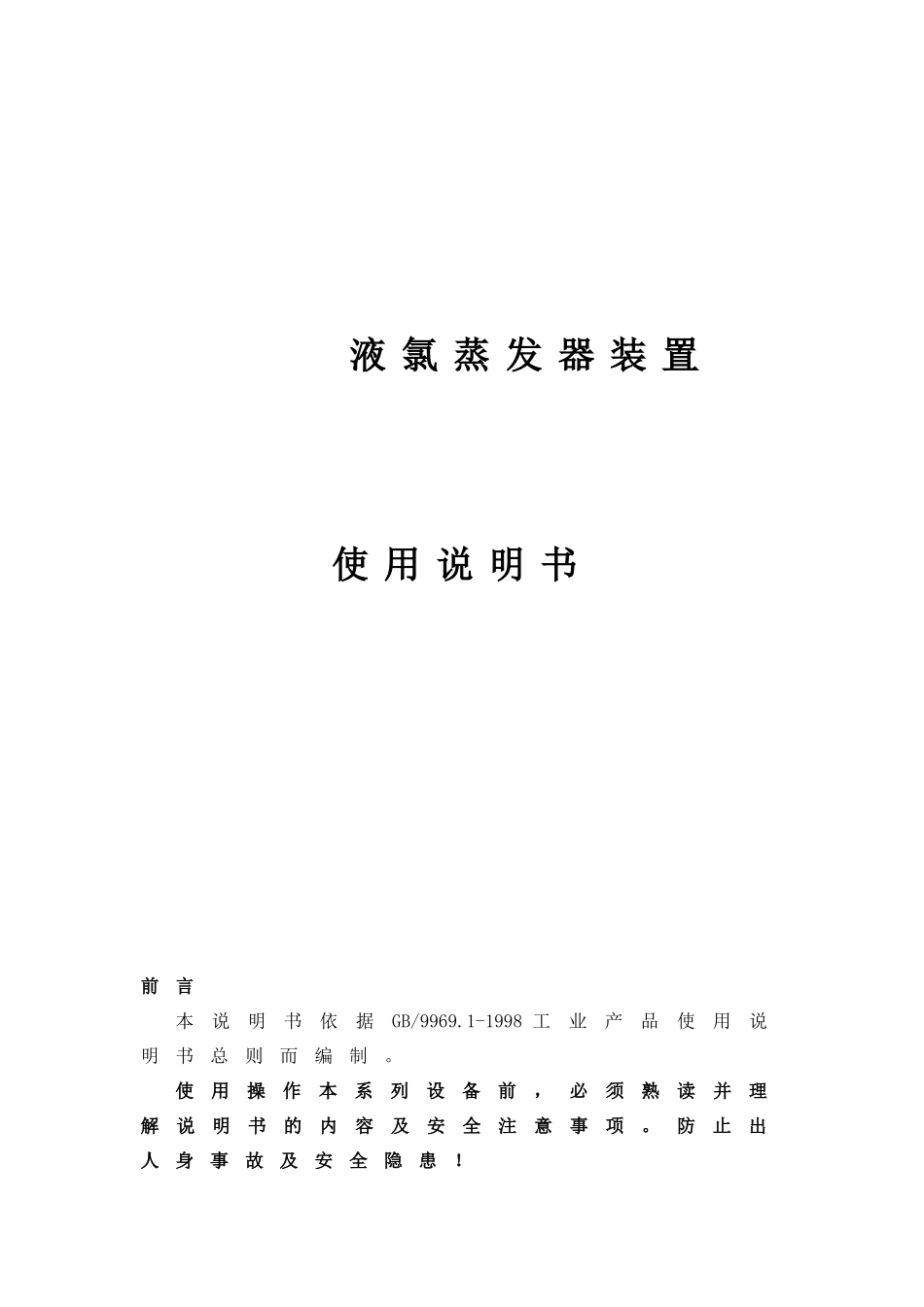

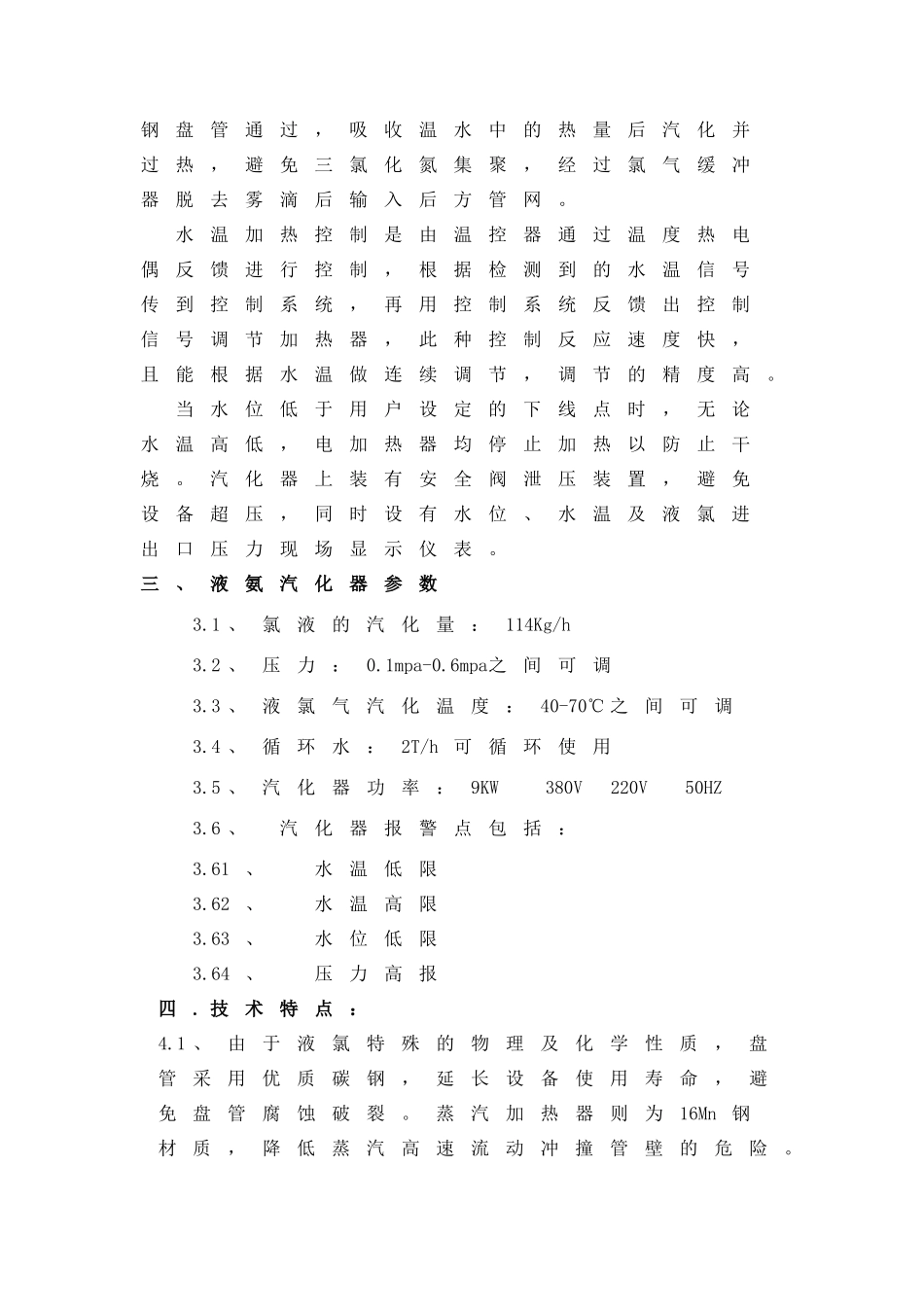

液氯蒸发器装置使用说明书前言本说明书依据GB/9969.1-1998工业产品使用说明书总则而编制。使用操作本系列设备前，必须熟读并理解说明书的内容及安全注意事项。防止出人身事故及安全隐患！贵公司现购买了我公司100型设备，谢谢惠顾。请按本说明书中所要求的规范进行操作。本说明书适合于同系列设备设计更改后但工艺流程不变或技术指标不变的产品。若有改动，恕不另行通知。特别声明：我公司只负责对汽化器系统内由我公司提供的产品进行保修，不承担由于汽化器装置损坏而造成的用户其他损失的连带赔偿责任。一、概述此汽化器是通过热水与低温液态气体进行热交换，从而使低温液态气体气化成气态气体的一种设备。它适用的介质液氯。此汽化器是针对于大型工业业单位，在热水、蒸气或电力充足条件下，采用此汽化器更能充分保证换热效率，并且结构紧凑占地小，价格低等具多优点。蒸发器及换热器为优质材质，可以抵御氯气腐蚀，保证设备正产运转。宽裕的热热面积可以保证液氯的充分汽化。具有低温高温低水位连锁报警。二、液氯汽化器的原理该蒸汽加热器系列液氯汽化器主要由盘管和加热器两部分组成，盘管式蒸汽加热器位于汽化器的侧面，浸没在水中。电加热器加热汽化器筒体内的水，使之稳定在设定的范围内（通常为40-70±2.5℃根据需要压力调节温度，水温越高，氯气压力就越高）。液氯则通过过滤器后由汽化内器碳钢盘管通过，吸收温水中的热量后汽化并过热，避免三氯化氮集聚，经过氯气缓冲器脱去雾滴后输入后方管网。水温加热控制是由温控器通过温度热电偶反馈进行控制，根据检测到的水温信号传到控制系统，再用控制系统反馈出控制信号调节加热器，此种控制反应速度快，且能根据水温做连续调节，调节的精度高。当水位低于用户设定的下线点时，无论水温高低，电加热器均停止加热以防止干烧。汽化器上装有安全阀泄压装置，避免设备超压，同时设有水位、水温及液氯进出口压力现场显示仪表。三、液氨汽化器参数3.1、氯液的汽化量：114Kg/h3.2、压力：0.1mpa-0.6mpa之间可调3.3、液氯气汽化温度：40-70℃之间可调3.4、循环水：2T/h可循环使用3.5、汽化器功率：9KW380V220V50HZ3.6、汽化器报警点包括：3.61、水温低限3.62、水温高限3.63、水位低限3.64、压力高报四.技术特点：4.1、由于液氯特殊的物理及化学性质，盘管采用优质碳钢，延长设备使用寿命，避免盘管腐蚀破裂。蒸汽加热器则为16Mn钢材质，降低蒸汽高速流动冲撞管壁的危险。4.2、汽化器换热管采用了多重盘管排列技术，设备体积小，减小了安装空间，为用户创造隐形价值4.3、比同类产品更大的换热面积可使汽化器在较低的水温下工作，液氯快速汽化避免三氯化氮在设备内集聚。4.4、液氯气化器、预冷器及热交换器等设备，应装有排污(NCl3)装置和污物处理设施，并定期分析NCl3含量，排污物中NCl3含量不应大于60g/L，否则需增加排污次数和排污量，并加强监测五、氯气汽化器操作规程5.1、开车前的准备工作5.11、检查汽化器，缓冲罐，水泵，管线等，应无跑冒滴漏现象。5.12、检查所有阀门是否灵活好用，阀门的开关位置应符合要求。5.13、检查磅秤，仪表是否正常，保证仪表、自动温度控制正常使用。5.14、检查水、电、汽，保证正常使用。5.2、开车操作氯气钢瓶的操作5.21、启动水循环泵，使温水在汽化器罐内循环，开启自动温控系统，保证水温在40℃。5.22、将液氯钢瓶放在磅秤上，连接好液氯钢瓶下出液阀和球阀及衬氟软管。5.23、打开球阀，用15%的氨水试剂试漏。确保无泄漏后，再开启主管阀门和液氯钢瓶下出液阀，依靠液氯钢瓶内自身压力，将液态氯气经过主管加入到汽化器中进行汽化，汽化后的氯气进入到缓冲罐。5.24、汽化器出口氯气温度保证在室温情况下，缓冲罐压力保证在≤0.2Mpa。5.25、在气温较高时，为防止液氯进汽化器的流量过快，最终缓冲罐压力过高可适当调节液氯瓶下出液阀的开度，或者减少钢瓶连接数量，以降低缓冲罐压力。气温较低时则相反。5.26、钢瓶更换，在正常开车过程中，若发现缓冲罐压力下跌和液氯钢瓶出口管结霜，则表示钢瓶内液氯将用完，需及时更换。用地磅秤，控制钢瓶内余氯并做好记录。液氯钢瓶内应保证有5-10Kg左右...
